Thiết bị ghi nhiệt độ độ ẩm Hioki LR8512: 2 kênh, Bluetooth

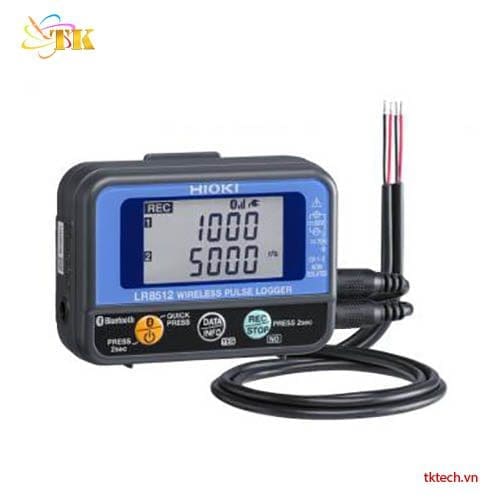

Giới thiệu về bộ ghi xung không dây Hioki LR8512

Hioki LR8512 thuộc dòng Wireless Mini Logger LR8512, LR8513, LR8514, LR8515. Đây là module đầu vào xung 2 kênh không dây, dùng công nghệ Bluetooth® để gửi dữ liệu đo về máy tính bảng hoặc máy tính. Thiết bị nhỏ gọn, dùng để tích lũy xung (pulse totalization), đo số vòng quay và ghi tín hiệu logic ON/OFF, ví dụ tích lũy xung tốc độ xe hoặc lưu lượng của thiết bị như điều hòa không khí.

Dữ liệu được thu về máy tính bảng hoặc máy tính ngay trong lúc máy đang ghi. Dù thu dữ liệu vào thời điểm nào, dữ liệu cũng được tự động gộp thành một file duy nhất. Máy có thể dùng độc lập hoặc làm module ghi của LR8410 để ghi và hiển thị dữ liệu theo thời gian thực.

Tính năng nổi bật

• Tích lũy xung, đo số vòng quay và ghi tín hiệu logic ON/OFF: Dùng cho đo lưu lượng, tốc độ xe, vòng quay.
• 2 kênh nhỏ gọn: Lắp được ở nơi các thiết bị khác không lắp được (2 kênh dùng chung GND).
• Thu dữ liệu qua Bluetooth: Tải dữ liệu về máy tính bảng, smartphone Android hoặc máy tính Windows, khoảng cách tối đa khoảng 30 m (đường nhìn thẳng).
• Nhiều đầu vào: Tiếp điểm “a” không điện áp (thường mở), open collector, hoặc đầu vào điện áp (DC 0 đến 50 V).
• Bộ nhớ 500.000 dữ liệu mỗi kênh: Vẫn lưu dữ liệu đầy đủ khi tắt truyền thông.
• 3 cách cấp nguồn: Adapter AC, 2 pin AA alkaline hoặc nguồn ngoài DC 5 V đến 13,5 V.
• Chức năng tiết kiệm điện: Tự động bật mạch Bluetooth theo khung thời gian cài đặt trước.
• Làm module ghi cho LR8410: Ghi và hiển thị dữ liệu theo thời gian thực, điều khiển tối đa 7 thiết bị, khoảng cách truyền thông 30 m.
• Lắp đặt linh hoạt: Kích thước cỡ bỏ túi, treo tường bằng MAGNETIC STRAP (tùy chọn), thu dữ liệu không dây nên có thể đóng cửa tủ điện khi đo.
• Nhiều chức năng hỗ trợ: Alarm, Scaling, Recording operation hold, Erroneous operation prevention, Comment recording, Power saving, Authentication.

Đặc điểm nổi bật

• Số kênh: 2 kênh (dùng chung GND).
• Đối tượng đo: tích lũy xung (Integrating, cộng dồn/tức thời), số vòng quay (Revolution), logic (ghi 1/0 theo mỗi chu kỳ ghi).
• Dạng đầu vào hỗ trợ: tiếp điểm “a” không điện áp (thường mở), open collector, hoặc điện áp (DC 0 đến 50 V).
• Dải đo: tích lũy 0 đến 1000 M xung, độ phân giải tối đa 1 xung; số vòng quay 0 đến 5000/n [r/s], độ phân giải tối đa 1/n [r/s].
• Bộ nhớ: 500.000 dữ liệu mỗi kênh.
• Chu kỳ ghi: 0,1 đến 30 giây, 1 đến 60 phút, 16 mức lựa chọn.
• Giao tiếp: Bluetooth, khoảng cách tối đa khoảng 30 m (đường nhìn thẳng).
• Thời gian hoạt động liên tục: 2 tháng (chu kỳ ghi 1 phút, Bluetooth OFF).
• Kích thước: 85 × 61 × 31 mm (W × H × D), nặng 95 g (không gồm pin).
• Độ chính xác đảm bảo: 1 năm.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Điều hòa không khí: ghi lưu lượng.
• Ô tô: ghi lưu lượng, tốc độ xe.
• Hệ thống đồng phát (Cogeneration): ghi lưu lượng.
• Ghi và quản lý lưu lượng chất lỏng như nước, khí, dầu.
• Đo vòng quay của thiết bị quay.
• Ghi tín hiệu logic ON/OFF.
• Đo trong tủ điện, bảng điện mà không cần luồn dây qua tủ.
• Đo tại vị trí khó đi dây như trên cao hoặc trên máy móc chuyển động.

Phụ kiện sản phẩm

• Measurement Guide (hướng dẫn đo) × 1.
• Caution for Using Radio Waves (lưu ý khi sử dụng sóng vô tuyến) × 1.
• Pin AA alkaline (LR6) × 2.
• Dây nối CONNECTION CABLE L1010 × 2 (dài 1,5 m).
• Phần mềm LOGGER UTILITY SF1000 (dùng cho bộ ghi dữ liệu và Memory HiLogger của Hioki: điều khiển đo, thu dữ liệu thời gian thực, hiển thị dạng sóng, chuyển đổi dữ liệu, tính toán, tìm kiếm, in).

Cách sử dụng Hioki LR8512 hiệu quả và những điều cần lưu ý

Dòng thiết bị Hioki LR8512 là bộ ghi dữ liệu xung không dây 2 kênh, sử dụng Bluetooth để truyền dữ liệu đến máy tính, máy tính bảng hoặc điện thoại tương thích. Để thiết bị hoạt động đúng, người dùng cần lựa chọn đúng kiểu tín hiệu đầu vào, thiết lập chu kỳ ghi và kiểm tra kết nối trước khi bắt đầu thu thập dữ liệu.

Quy trình kiểm tra máy trước khi sử dụng

Trước khi lắp đặt bộ ghi xung LR8512 vào hệ thống, cần kiểm tra nguồn cấp, dây kết nối và tình trạng các đầu vào. Việc này giúp hạn chế lỗi mất tín hiệu hoặc ghi nhận dữ liệu không chính xác trong quá trình vận hành.

Bước 1: Kiểm tra nguồn cấp

Hioki LR8512 hỗ trợ 3 phương thức cấp nguồn:

• 2 pin AA alkaline (LR6).
• Adapter AC Z2003, điện áp đầu vào 100–240 V AC.
• Nguồn điện ngoài DC 5–13,5 V.

Kiểm tra pin đã được lắp đúng cực hoặc adapter đã kết nối chắc chắn. Nếu sử dụng pin, nên kiểm tra mức pin trước khi thực hiện các phiên ghi dữ liệu kéo dài.

Bước 2: Kiểm tra dây kết nối và đầu vào

Thiết bị có 2 kênh đầu vào dùng chung GND. Kiểm tra hai dây kết nối L1010 đi kèm, đảm bảo không bị đứt, hở hoặc biến dạng.

LR8512 hỗ trợ ba dạng tín hiệu đầu vào:

• Tiếp điểm không điện áp dạng thường mở (a-contact).
• Tín hiệu Open Collector.
• Tín hiệu điện áp DC từ 0–50 V.

Cần xác định đúng loại tín hiệu từ thiết bị cần giám sát trước khi đấu nối. Không đưa điện áp vượt quá giới hạn cho phép vào đầu vào của bộ ghi.

Bước 3: Kiểm tra khả năng kết nối Bluetooth

Bật thiết bị và kiểm tra trạng thái Bluetooth. LR8512 có thể giao tiếp với máy tính Windows, máy tính bảng Windows, điện thoại Android hoặc máy tính bảng Android thông qua phần mềm tương thích.

Khoảng cách truyền dữ liệu tham khảo tối đa khoảng 30 m trong điều kiện không có vật cản. Phạm vi thực tế còn phụ thuộc vào thiết bị nhận và môi trường truyền sóng.

Bước 4: Kiểm tra khả năng nhận tín hiệu

Kết nối LR8512 với nguồn tín hiệu hoặc thiết bị phát xung tương thích. Quan sát giá trị hiển thị trên màn hình và đối chiếu với tín hiệu đầu vào.

Nếu giá trị không thay đổi, cần kiểm tra lại dây dẫn, kiểu tín hiệu và cấu hình kênh trước khi đưa máy vào vận hành chính thức.

Hướng dẫn sử dụng bộ ghi dữ liệu Hioki LR8512

Sau khi hoàn tất kiểm tra, bạn có thể thiết lập thiết bị để ghi nhận xung, tốc độ vòng quay hoặc trạng thái Logic. Các thao tác cấu hình và thu thập dữ liệu được thực hiện thông qua phần mềm hỗ trợ hoặc bộ điều khiển tương thích.

Bước 1: Cài đặt phần mềm quản lý dữ liệu

Tùy thiết bị sử dụng, lựa chọn phần mềm phù hợp:

• Máy tính Windows: Sử dụng Logger Utility hoặc Wireless Logger Collector.
• Điện thoại Android: Sử dụng Wireless Logger Collector dành cho Android.
• Hệ thống ghi dữ liệu thời gian thực: Kết nối với bộ LR8410 Wireless Logging Station.

Phần mềm cho phép thiết lập điều kiện đo, chu kỳ ghi, thu thập và quản lý dữ liệu từ thiết bị.

Bước 2: Kết nối LR8512 với thiết bị nhận

Bật Bluetooth trên bộ ghi dữ liệu, sau đó mở phần mềm và thực hiện kết nối theo hướng dẫn.

Khi kết nối thành công, kiểm tra trạng thái giao tiếp và xác nhận phần mềm nhận diện đúng thiết bị. Nếu sử dụng nhiều bộ ghi cùng lúc, cần kiểm tra số hiệu từng thiết bị để tránh nhầm lẫn dữ liệu.

Bước 3: Thiết lập thông số ghi nhận

Trong phần mềm, lựa chọn kênh và cấu hình theo loại tín hiệu thực tế:

• Integrating (Totalization): Ghi nhận tổng số xung tích lũy.
• Instantaneous: Ghi nhận giá trị tức thời theo từng chu kỳ.
• Revolution: Theo dõi tốc độ vòng quay, tùy số xung tương ứng với mỗi vòng.
• Logic: Ghi nhận trạng thái 1 hoặc 0 của tín hiệu tại mỗi khoảng thời gian lấy mẫu.

Tiếp theo, chọn chu kỳ ghi phù hợp. LR8512 cung cấp 16 mức chu kỳ, từ 0,1 giây đến 60 phút.

Bước 4: Bắt đầu ghi dữ liệu

Sau khi hoàn tất cấu hình, có thể bắt đầu ghi bằng nút REC/STOP trên thân máy, đặt lịch ghi hoặc gửi lệnh thông qua thiết bị kết nối Bluetooth.

Khi hoạt động, biểu tượng ghi dữ liệu xuất hiện trên màn hình. Kiểm tra số lượng dữ liệu được ghi nhận và giá trị hiển thị để xác nhận thiết bị đang làm việc bình thường.

Bước 5: Theo dõi và thu thập kết quả

Trong quá trình vận hành, LR8512 có thể hiển thị các thông tin:

• Giá trị đo hiện tại.
• Ngày và giờ ghi nhận.
• Số lượng dữ liệu đã lưu.
• Giá trị lớn nhất (MAX).
• Giá trị nhỏ nhất (MIN).
• Giá trị trung bình (AVG).

Khi cần thu thập dữ liệu, sử dụng phần mềm kết nối để tải kết quả về máy tính hoặc thiết bị Android phục vụ phân tích và lưu trữ.

Bước 6: Kết thúc phiên ghi

Nhấn REC/STOP để dừng ghi dữ liệu khi sử dụng chế độ độc lập. Nếu đang vận hành theo chế độ ghi thời gian thực với LR8410, cần thực hiện lệnh điều khiển từ thiết bị chủ theo hướng dẫn.

Lưu ý: Bộ nhớ của Hioki LR8512 có dung lượng 500.000 dữ liệu cho mỗi kênh. Khi sử dụng chế độ ghi liên tục, dữ liệu cũ có thể bị ghi đè khi bộ nhớ đầy nếu chức năng này được bật.

Chu kỳ hiệu chuẩn khuyến nghị

Hioki LR8512 không quy định chu kỳ hiệu chuẩn bắt buộc theo tháng hoặc năm. Do đây là thiết bị ghi xung, việc kiểm tra định kỳ nên tập trung vào khả năng nhận tín hiệu, độ chính xác khi đếm xung và tính ổn định của dữ liệu lưu trữ.

Có thể tham khảo lịch kiểm tra sau:

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Để bộ ghi dữ liệu Hioki LR8512 hoạt động ổn định trong thời gian dài, cần chú ý đến môi trường lắp đặt, nguồn cấp và tình trạng kết nối.

• Bảo quản nơi khô ráo: Đặt thiết bị trong môi trường phù hợp, tránh nước, hơi ẩm ngưng tụ, bụi bẩn và hóa chất ăn mòn. Không sử dụng máy vượt quá điều kiện môi trường do nhà sản xuất quy định.
• Kiểm tra pin định kỳ: Nếu không sử dụng trong thời gian dài, nên tháo pin khỏi thiết bị để hạn chế nguy cơ rò rỉ gây hư hỏng mạch điện.
• Bảo vệ dây kết nối: Không kéo căng, xoắn hoặc bẻ gập dây L1010. Khi tháo dây, nên cầm vào phần đầu nối thay vì kéo trực tiếp trên thân cáp.
• Hạn chế va đập: LR8512 có thiết kế nhỏ gọn, khối lượng khoảng 95 g (không bao gồm pin), nên cần cố định chắc chắn khi lắp đặt gần máy móc đang vận hành.
• Quản lý kết nối không dây: Tắt Bluetooth khi không cần truyền dữ liệu để tiết kiệm pin. Nếu sử dụng trong thời gian dài, có thể cân nhắc cấp nguồn bằng adapter phù hợp.
• Vệ sinh thiết bị: Sử dụng khăn mềm để lau thân máy, tránh hóa chất tẩy rửa mạnh hoặc dung môi có thể ảnh hưởng đến lớp vỏ và linh kiện.

Mua thiết bị ghi dữ liệu Hioki LR8512 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín cung cấp nhiều sản phẩm từ các thương hiệu như Hioki, FLIR, Testo, Kyoritsu… Trong đó, bộ ghi dữ liệu không dây Hioki LR8512 là giải pháp dành cho nhu cầu ghi nhận dữ liệu và truyền thông tin đến máy tính, máy tính bảng hoặc điện thoại thông minh tương thích.

Khi mua tại Thương Tín, khách hàng được hỗ trợ:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
• Cung cấp chứng từ CO/CQ theo điều kiện hàng hóa.
• Tư vấn lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
• Hỗ trợ kỹ thuật và hướng dẫn sử dụng cơ bản.
• Giá bán cạnh tranh, phù hợp với cá nhân và doanh nghiệp.

FAQ

Thiết bị ghi dữ liệu Hioki LR8512 có đo được nhiệt độ và độ ẩm không?

Bộ ghi dữ liệu Bluetooth Hioki LR8512 không tích hợp sẵn cảm biến nhiệt độ và độ ẩm mà hỗ trợ các dạng tín hiệu đầu vào như tiếp điểm không điện áp, ngõ ra open collector hoặc điện áp DC từ 0 đến 50 V. Vì vậy, để ghi dữ liệu nhiệt độ hoặc độ ẩm, người dùng cần xác định cảm biến và bộ chuyển đổi tín hiệu tương thích với thiết bị trước khi sử dụng.

Bộ ghi dữ liệu Bluetooth Hioki LR8512 có thể kết nối với điện thoại không?

Có. Thiết bị ghi dữ liệu không dây Hioki LR8512 hỗ trợ kết nối Bluetooth với điện thoại thông minh hoặc máy tính bảng Android thông qua phần mềm tải miễn phí từ Google Play. Thiết bị cũng có thể kết nối với máy tính Windows hoặc máy tính bảng Windows có phần mềm phù hợp; phạm vi liên lạc Bluetooth có thể đạt khoảng 30 m trong điều kiện quan sát trực tiếp, tùy thuộc vào thiết bị kết nối và môi trường sử dụng.

Thiết bị ghi dữ liệu Hioki LR8512 lưu được bao nhiêu dữ liệu?

Bộ ghi dữ liệu Hioki LR8512 có khả năng lưu trữ tối đa 500.000 dữ liệu trên mỗi kênh, phù hợp với nhu cầu ghi nhận thông số trong thời gian dài. Khoảng thời gian ghi có thể cài đặt từ 0,1 giây đến 60 phút với 16 lựa chọn, giúp người dùng linh hoạt theo dõi dữ liệu tùy theo yêu cầu của ứng dụng.
