Thiết bị kiểm tra ắc quy Hioki BT3554-52 3mΩ ~ 3Ω

Giới thiệu về thiết bị kiểm tra ắc quy Hioki BT3554-52

Máy phân tích ắc quy Hioki BT3554-52 là dòng máy đo nội trở ắc quy chuyên nghiệp, được thiết kế để kiểm tra nhanh tình trạng hoạt động của các hệ thống UPS, viễn thông, trung tâm dữ liệu, trạm điện và các hệ thống lưu trữ năng lượng. Thiết bị cho phép đo nội trở, điện áp DC và nhiệt độ ngay khi ắc quy vẫn đang kết nối trong hệ thống, giúp tiết kiệm thời gian bảo trì và hạn chế gián đoạn vận hành.

Phiên bản model Hioki BT3554-52 đi kèm đầu đo chữ L L2020, giúp tiếp cận các cực ắc quy nằm sâu trong tủ hoặc giá đỡ dễ dàng hơn. Với tốc độ đo chỉ khoảng 2 giây, khả năng lưu 6.000 kết quả, đánh giá PASS / WARNING / FAIL cùng khả năng kết nối Bluetooth (qua bộ chuyển đổi Z3210), thiết bị là giải pháp tối ưu cho công tác kiểm tra và đánh giá tuổi thọ ắc quy.

Tính năng nổi bật

• Đo nội trở ắc quy bằng phương pháp AC 4 cực.
• Đo điện áp DC lên đến ±60 V.
• Đo nhiệt độ bằng đầu dò nhiệt độ ngoài.
• Đầu đo chữ L L2020 chuyên dụng cho tủ ắc quy.
• Đo và lưu kết quả chỉ trong khoảng 2 giây.
• Chức năng đánh giá PASS / WARNING / FAIL.
• Công nghệ chống nhiễu giúp tăng độ chính xác khi đo.
• Bộ nhớ trong lưu tối đa 6.000 kết quả đo.
• Lưu được 200 bộ thông số đánh giá.
• Hướng dẫn đo bằng màn hình và âm thanh khi kết nối Z3210.
• Auto Hold và Auto Memory giúp tăng tốc độ thao tác.
• Kết nối USB và Bluetooth để quản lý dữ liệu.
• Xuất dữ liệu sang Excel và phần mềm GENNECT One.

Đặc điểm nổi bật

• Dải đo nội trở từ 3 mΩ đến 3 Ω.
• Độ phân giải nội trở lên tới 1 μΩ.
• Đo điện áp từ ±6 V đến ±60 V DC.
• Đo nhiệt độ từ -10°C đến +60°C.
• Độ chính xác điện áp ±0,08% rdg ±6 dgt.
• Tần số đo nội trở 1 kHz.
• Thời gian đo chỉ 100 ms.
• Thời gian phản hồi khoảng 1,6 giây.
• Chức năng so sánh và đánh giá tình trạng ắc quy theo ngưỡng cài đặt.
• Bộ nhớ lưu 6.000 phép đo.
• Hỗ trợ lưu 200 bảng đánh giá.
• Kết nối USB và Bluetooth® (khi lắp Z3210).
• Hoạt động liên tục khoảng 8,3 giờ.
• Thiết kế nhỏ gọn, chắc chắn, phù hợp cho công tác bảo trì hiện trường.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra và bảo trì hệ thống UPS.
• Kiểm tra ắc quy VRLA.
• Bảo trì hệ thống nguồn dự phòng.
• Kiểm tra ắc quy tại trung tâm dữ liệu (Data Center).
• Bảo trì hệ thống viễn thông.
• Kiểm tra hệ thống lưu trữ năng lượng (ESS).
• Kiểm tra tủ nguồn DC.
• Bảo trì trạm điện và nhà máy công nghiệp.
• Đánh giá tuổi thọ và tình trạng ắc quy định kỳ.

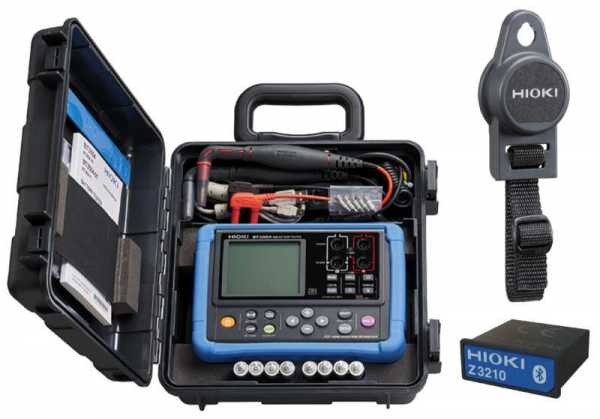

Phụ kiện sản phẩm

• Thiết bị kiểm tra ắc quy Hioki BT3554-50.
• Đầu đo chữ L L2020.
• Hộp đựng C1014.
• Vỏ bảo vệ Z5041.
• Bộ cầu chì Z5050.
• Bảng hiệu chuẩn Zero.
• Dây đeo cổ.
• Cáp USB.
• Đĩa phần mềm GENNECT One.
• 08 pin AA (LR6).
• Hướng dẫn sử dụng.

Hướng dẫn sử dụng & lưu ý khi đo

Trước khi thực hiện đo nội trở ắc quy, nên kiểm tra nhanh thiết bị và đầu đo L2020 để tránh kết quả sai do lỗi phụ kiện hoặc nguồn cấp. Hioki khuyến nghị thực hiện kiểm tra chức năng trước mỗi lần sử dụng, đặc biệt nếu thiết bị vừa được bảo quản lâu hoặc vận chuyển đến công trường mới.

Quy trình kiểm tra máy trước khi đo

Bước 1: Kết nối L2020 với máy
Cắm đầy đủ bốn đầu kết nối của dây đo vào các cổng SOURCE (+/−) và SENSE (+/−) trên thiết bị. L2020 là đầu đo 4 cực được thiết kế để tiếp cận các vị trí khó thao tác trên giá đỡ ắc quy.

Bước 2: Bật thiết bị và chọn thang đo
BT3554-52 có 4 thang điện trở: 3 mΩ, 30 mΩ, 300 mΩ và 3 Ω; điện áp có 2 thang 6 V và 60 V. Nên chọn thang phù hợp với giá trị dự kiến của bình cần kiểm tra.

Bước 3: Thực hiện Zero Adjustment
Ngắt đầu đo khỏi ắc quy, nhấn phím 0ADJ, sau đó trong lúc ký hiệu Zero Adjustment nhấp nháy, chập đầu đo bằng bảng hiệu chuẩn Zero đi kèm. Giữ nguyên trạng thái chập cho đến khi quá trình hoàn tất và biểu tượng 0ADJ xuất hiện.

Bước 4: Đặt L2020 lên cực ắc quy
Đưa các chân đo tiếp xúc đồng thời với cực dương và cực âm của bình, đúng cực tính. Với mỗi lần kiểm tra, nên đặt đầu dò tại cùng một vị trí để dữ liệu giữa các lần kiểm tra nội trở ắc quy có thể so sánh được.

Bước 5: Đọc nội trở và điện áp
Thiết bị hiển thị đồng thời điện trở trong của ắc quy và điện áp cực DC. Nếu có đầu đo nhiệt độ tương thích, máy còn có thể ghi nhận nhiệt độ trong quá trình kiểm tra.

Bước 6: Đánh giá tình trạng bình
So sánh kết quả với dữ liệu ban đầu hoặc ngưỡng Comparator đã cài đặt. Có thể sử dụng mức PASS, WARNING, FAIL để nhanh chóng phân loại những bình còn tốt, có dấu hiệu suy giảm hoặc cần thay thế.

Bước 7: Lưu dữ liệu
Sau khi giá trị ổn định, có thể dùng Hold để cố định kết quả rồi lưu vào bộ nhớ. BT3554-52 có khả năng lưu tối đa 6.000 bộ dữ liệu, mỗi bộ có thể bao gồm thời gian, nội trở, điện áp, nhiệt độ, ngưỡng so sánh và kết quả đánh giá.

Bước 8: Quản lý dữ liệu sau đo
Dữ liệu có thể được truyền sang máy tính qua USB. Khi gắn thêm Z3210, thiết bị hỗ trợ giao tiếp không dây với điện thoại hoặc máy tính bảng thông qua ứng dụng GENNECT Cross.

Chu kỳ hiệu chuẩn khuyến nghị

Hioki quy định thời gian đảm bảo độ chính xác là 1 năm trong điều kiện 23°C ±5°C và độ ẩm tương đối không quá 80% RH. Vì vậy, với các đơn vị sử dụng máy kiểm tra ắc quy cho bảo trì UPS, trạm viễn thông hoặc hệ thống nguồn dự phòng thường xuyên, có thể lấy 12 tháng/lần làm chu kỳ hiệu chuẩn tham khảo để duy trì độ tin cậy của kết quả.

Tuy nhiên, cần phân biệt giữa thời gian đảm bảo độ chính xác 1 năm của nhà sản xuất và yêu cầu hiệu chuẩn bắt buộc. Manual không ghi một mốc “bắt buộc phải hiệu chuẩn mỗi năm”, nên chu kỳ thực tế có thể được điều chỉnh theo tần suất sử dụng, quy trình quản lý thiết bị đo của doanh nghiệp và yêu cầu kiểm định nội bộ.

Các lỗi thường gặp và hướng xử lý

Trong quá trình sử dụng thiết bị đo ắc quy Hioki, một số tình trạng hiển thị trên màn hình có thể khiến người dùng nghĩ máy bị lỗi. Tuy nhiên, theo manual, nhiều trường hợp chỉ liên quan đến dây đo, điểm tiếp xúc hoặc lựa chọn thang đo.

Nếu xuất hiện —- ở phép đo điện trở, không nên vội kết luận máy test ắc quy bị hỏng. Manual cho biết tình trạng này có thể xuất hiện khi dây đo bị đứt, kết nối chưa đúng hoặc dòng thử không thể chạy qua đối tượng.

Mẹo bảo quản giúp tăng tuổi thọ thiết bị

Để máy kiểm tra ắc quy Hioki duy trì độ ổn định trong thời gian dài, việc bảo quản đúng cách quan trọng không kém thao tác đo. Một số điểm nên thực hiện gồm:

• Bảo quản đầu đo L2020 đúng cách: Không kéo, xoắn hoặc bẻ mạnh dây dẫn. Đầu kim tiếp xúc cần được giữ sạch và thay thế khi bị mòn hoặc hư hỏng. Khi thay đầu kim, Hioki cũng yêu cầu kiểm tra lại khả năng hoạt động bằng cách đo một đối tượng không lỗi trước khi đưa vào công việc thực tế.
• Giữ bảng hiệu chuẩn Zero sạch: Bảng Zero được xem là vật tư tiêu hao. Với đầu đo dạng kim như L2020, Hioki khuyến nghị thay bảng sau khoảng 700 lần sử dụng để đảm bảo thao tác Zero Adjustment ổn định.
• Không sử dụng dây đo không được chỉ định: BT3554-52 sử dụng phương pháp đo 4 cực AC, do đó dây đo và cách bố trí dây ảnh hưởng đến kết quả. Hioki không đảm bảo độ chính xác và hoạt động đúng khi dùng dây không do hãng chỉ định.
• Hạn chế để dây gần vật kim loại: Khi đo điện trở rất nhỏ, dòng AC của thiết bị có thể gây ảnh hưởng bởi điện áp cảm ứng và dòng điện xoáy. Nên giữ phần dây đo tránh xa các tấm kim loại hoặc vật dẫn lớn để hạn chế sai số.

So sánh sản phẩm cùng phân khúc

Địa chỉ bán máy kiểm tra ắc quy Hioki BT3554-52 uy tín tại TP.HCM

Thương Tín cung cấp các thiết bị đo kiểm Hioki cho khách hàng tại TP.HCM và trên toàn quốc. Với Hioki BT3554-52, khách hàng có thể sử dụng thiết bị để kiểm tra nhanh tình trạng ắc quy trong quá trình bảo trì mà không cần tháo rời pin khỏi hệ thống đang vận hành.

Một số lợi ích khi mua hàng tại Thương Tín:

• Hỗ trợ giao hàng đến nhiều tỉnh thành trên toàn quốc.
• Tư vấn lựa chọn phụ kiện và đầu đo phù hợp với nhu cầu sử dụng.
• Kiểm tra đúng model, đúng cấu hình trước khi bàn giao.
• Hỗ trợ hướng dẫn sử dụng và giải đáp các vấn đề kỹ thuật.
• Đồng hành cùng khách hàng trong quá trình sử dụng thiết bị.

FAQ – Câu hỏi thường gặp

Máy kiểm tra ắc quy Hioki BT3554-52 có đo được ắc quy khi đang kết nối với hệ thống không?

Có. Một trong những ưu điểm của Hioki BT3554-52 là có thể kiểm tra ắc quy ngay khi pin vẫn đang kết nối với thiết bị chủ. Nhờ đó, kỹ thuật viên có thể thực hiện kiểm tra UPS và hệ thống nguồn dự phòng mà không nhất thiết phải tháo rời hoặc ngắt kết nối từng ắc quy.

Máy test ắc quy Hioki BT3554-52 phù hợp với những loại ắc quy nào?

Thiết bị được sử dụng để kiểm tra tình trạng của các hệ thống ắc quy, đặc biệt phù hợp với ắc quy axit-chì và hệ thống UPS. Khi lựa chọn thiết bị, người dùng vẫn nên đối chiếu loại pin, điện áp hệ thống và yêu cầu kiểm tra thực tế để đảm bảo phù hợp.

Máy kiểm tra pin ắc quy Hioki BT3554-52 có thể dùng để kiểm tra số lượng lớn ắc quy không?

Có. Thiết bị hỗ trợ chức năng điều hướng đo lường, lưu nhiều bộ dữ liệu và quản lý thông tin theo hồ sơ, số thiết bị và số thứ tự pin. Những tính năng này giúp kỹ thuật viên thuận tiện hơn khi kiểm tra nhiều ắc quy liên tiếp trong cùng một hệ thống.
