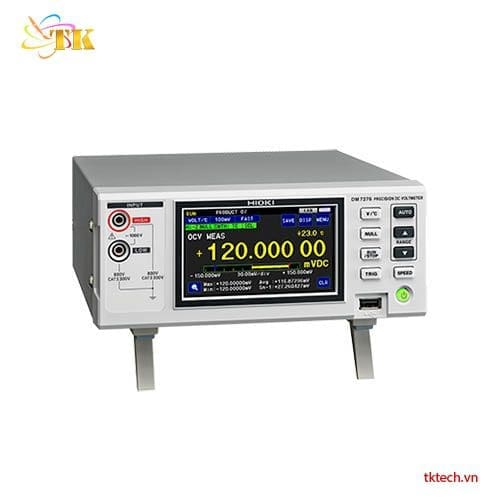

Máy đo kiểm tra Pin lithium-ion Hioki DM7276

Giới thiệu về máy đo kiểm tra pin lithium-ion Hioki DM7276

Máy kiểm tra ắc quy lithium-ion Hioki DM7276 là máy đo điện áp DC chính xác cao 7-1/2 chữ số, được thiết kế chuyên dụng cho kiểm tra pin lithium-ion. Thiết bị đạt độ chính xác 9 ppm (0,0009%), đáp ứng các yêu cầu đo điện áp cực kỳ chính xác trong nghiên cứu và sản xuất pin.

Hỗ trợ đo điện áp và nhiệt độ đồng thời, kết hợp bù nhiệt độ, kiểm tra tiếp xúc và phân loại BIN. Đây là lựa chọn phù hợp cho kiểm tra độ lão hóa pin, cell pin và các linh kiện xe điện.

Tính năng nổi bật

• Độ chính xác cực cao 9 ppm
• Đo DC V đến 1000 V
• Màn hình 7-1/2 chữ số
• Tự động hiệu chuẩn
• Đo điện áp và nhiệt độ đồng thời
• Bù nhiệt độ
• Kiểm tra tiếp xúc
• Phân loại BIN
• Comparator
• LAN, USB, EXT. I/O
• Hỗ trợ dây chuyền sản xuất

Đặc điểm nổi bật

Độ chính xác 9 ppm

• Độ chính xác 0,0009%
• Thang 10 V: ±0,0009%
• Độ ổn định cao
• Phù hợp kiểm tra OCV pin
• Đáp ứng kiểm tra lão hóa

Đo điện áp DC đến 1000 V

• 5 thang đo
• Dải 100 mV – 1000 V
• Độ phân giải cao
• Đo chính xác điện áp pin
• Phù hợp nhiều ứng dụng R&D

Đo và bù nhiệt độ

• Đo nhiệt độ đồng thời
• Dải -10°C – 60°C
• Hỗ trợ cảm biến Z2001
• Độ chính xác ±0,5°C
• Hiển thị điện áp quy đổi theo nhiệt độ

Kiểm tra tiếp xúc tin cậy

• Tín hiệu 10 mV rms
• Ngưỡng 0,5 – 50 nF
• Thời gian 1 – 100 ms
• Phát hiện tiếp xúc không ổn định

Tối ưu cho sản xuất pin

• Comparator
• BIN
• Phán định giá trị tuyệt đối
• Thống kê kết quả
• EXT. I/O TEST
• LAN và USB

Thông số kỹ thuật

* Khi kết hợp cảm biến Z2001, độ chính xác nhiệt độ ±0,5°C trong khoảng 5°C – 35°C.

Ứng dụng sản phẩm

• Kiểm tra pin lithium-ion
• Đo điện áp OCV
• Kiểm tra độ lão hóa pin
• Kiểm tra cell pin
• Nghiên cứu và phát triển pin
• Kiểm tra linh kiện xe điện
• Kiểm tra siêu tụ điện
• Phân loại cell pin
• Dây chuyền sản xuất pin

Phụ kiện sản phẩm

• Hướng dẫn sử dụng × 1
• Dây nguồn × 1

Những điều cần biết trước khi sử dụng Hioki DM7276

Quy trình kiểm tra và đo điện áp pin lithium-ion

Máy kiểm tra pin lithium-ion Hioki DM7276 là thiết bị đo điện áp DC chính xác cao, được thiết kế cho những phép đo yêu cầu độ ổn định và độ chính xác cao như kiểm tra điện áp hở mạch của pin lithium-ion, đánh giá linh kiện và theo dõi quá trình sản xuất. Để hạn chế sai số, nên thực hiện phép đo theo đúng trình tự kết nối, cài đặt và kiểm tra mà Hioki quy định trong manual.

Bước 1: Kiểm tra thiết bị trước khi đo

Kiểm tra ngoại quan máy, dây nguồn và dây đo trước khi cấp điện. Không sử dụng nếu dây đo bị hở phần kim loại, lớp cách điện bị hư hỏng hoặc thân máy có dấu hiệu bất thường. Sau khi bật nguồn, DM7276 thực hiện tự kiểm tra; màn hình đo phải hiển thị bình thường sau khi quá trình kiểm tra hoàn tất.

Bước 2: Kết nối nguồn và dây đo

Kết nối dây nguồn với thiết bị rồi cấp nguồn phù hợp. Dây đo Hioki được cắm vào đúng cực HIGH màu đỏ và LOW màu đen trên máy. Hioki khuyến nghị sử dụng dây đo phù hợp của hãng để hạn chế ảnh hưởng của dây dẫn đến độ chính xác phép đo.

Khi đo pin, cần kết nối đúng cực tính giữa dây đo và đối tượng: dây đỏ với cực dương, dây đen với cực âm. Đối với phép đo điện áp của pin lithium-ion, việc tiếp xúc ổn định giữa đầu đo và bề mặt cực pin đặc biệt quan trọng.

Bước 3: Kết nối cảm biến nhiệt độ nếu cần

Nếu cần đo nhiệt độ đồng thời hoặc sử dụng chức năng bù nhiệt độ, kết nối cảm biến nhiệt độ Z2001 vào cổng TEMP.SENSOR. Sau đó đặt đầu cảm biến gần đối tượng cần đo. Có thể nhấn phím V/°C để chuyển sang hiển thị nhiệt độ.

Điều này hữu ích khi kiểm tra pin Li-ion có độ nhạy cao với nhiệt độ, bởi DM7276 có thể đo đồng thời điện áp và nhiệt độ để hỗ trợ quy đổi điện áp về nhiệt độ tiêu chuẩn.

Bước 4: Chọn dải đo phù hợp

Mặc định, thiết bị hoạt động ở chế độ AUTO, tự động lựa chọn dải đo thích hợp. Người dùng cũng có thể chuyển sang dải đo thủ công bằng các phím điều khiển. Nếu chế độ tự động không ổn định với một số đối tượng đo, manual khuyến nghị chuyển sang dải đo cố định.

DM7276 có 5 dải đo điện áp DC từ 100 mV đến 1000 V. Khi kiểm tra pin lithium-ion điện áp thấp, nên lựa chọn dải phù hợp thay vì sử dụng dải quá lớn để tận dụng độ phân giải của thiết bị.

Bước 5: Chọn tốc độ đo

Nhấn phím SPEED để lựa chọn tốc độ FAST, MEDIUM hoặc SLOW. Theo manual, tốc độ càng chậm thì khả năng đạt độ chính xác và khả năng chống ảnh hưởng từ môi trường càng cao. FAST sử dụng thời gian tích hợp 1 PLC, MEDIUM là 10 PLC và SLOW là 100 PLC.

Với các phép đo pin lithium-ion cần ưu tiên độ ổn định, không nên chỉ chọn tốc độ nhanh nhất. Nếu môi trường có nhiều nhiễu hoặc yêu cầu kết quả ổn định hơn, có thể sử dụng MEDIUM, SLOW hoặc thiết lập thời gian tích hợp thủ công.

Bước 6: Kích hoạt kiểm tra tiếp xúc khi cần

Chức năng Contact Check giúp kiểm tra trạng thái tiếp xúc giữa hai đầu HIGH và LOW. Khi kết nối không đạt yêu cầu, thiết bị có thể hiển thị NoCntct thay vì đưa ra kết quả đo không đáng tin cậy. Đây là chức năng đặc biệt hữu ích khi đo điện áp pin hoặc thực hiện kiểm tra nhiều mẫu liên tiếp.

Contact Check hoạt động với các dải 100 mV, 1000 mV và 10 V, không áp dụng cho dải 100 V và 1000 V. Ngưỡng kiểm tra có thể điều chỉnh từ 0,5 nF đến 50 nF, trong khi thời gian tích hợp Contact Check có thể đặt từ 1 ms đến 100 ms.

Bước 7: Tiến hành đo

Sau khi dây đo đã tiếp xúc chắc chắn với hai cực của pin, DM7276 có thể thực hiện đo liên tục ở trạng thái RUN. Ở chế độ này, giá trị điện áp được cập nhật liên tục và dữ liệu đo có thể được lưu vào bộ nhớ trong. Thiết bị cũng hỗ trợ chế độ STOP và đo theo trigger khi cần kiểm soát chính xác thời điểm lấy mẫu.

Với dây chuyền kiểm tra pin, người dùng có thể kết hợp trigger, EXT I/O hoặc giao tiếp máy tính để tự động hóa quá trình thu thập dữ liệu.

Bước 8: Kiểm tra và lưu kết quả

DM7276 có thể lưu tối đa 5.000 giá trị đo trong bộ nhớ trong. Dữ liệu có thể được theo dõi dưới dạng xu hướng điện áp hoặc xuất ra USB flash drive. Các chức năng Comparator và BIN cũng có thể được sử dụng khi cần phân loại sản phẩm theo các ngưỡng điện áp đặt trước.

Chu kỳ hiệu chuẩn khuyến nghị

Hioki quy định thời hạn độ chính xác được đảm bảo là 1 năm, với điều kiện kiểm tra ở 23°C ±5°C, độ ẩm tương đối không quá 80% và thiết bị được làm nóng trước trong 1 giờ. Đây là thời hạn đảm bảo độ chính xác theo điều kiện kỹ thuật, không đồng nghĩa với việc manual bắt buộc phải hiệu chuẩn đúng mỗi 12 tháng.

Đối với lịch hiệu chuẩn thực tế, Hioki nêu rõ tần suất cần được xác định dựa trên tình trạng thiết bị và môi trường lắp đặt, đồng thời khuyến nghị thực hiện hiệu chuẩn định kỳ.

Có thể áp dụng cách quản lý thực tế như sau:

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản, bảo trì để tăng tuổi thọ thiết bị

Sau khi sử dụng, nên ngắt kết nối dây đo và bảo quản thiết bị đo điện áp DC chính xác cao ở nơi khô ráo, sạch sẽ, tránh va đập và môi trường có điều kiện vượt quá giới hạn làm việc.

Khi vệ sinh, Hioki hướng dẫn dùng khăn mềm được làm ẩm bằng nước hoặc chất tẩy rửa nhẹ. Không sử dụng benzene, cồn, acetone, ether, ketone, thinner hoặc xăng vì có thể làm biến dạng hoặc đổi màu vỏ máy. Màn hình LCD nên được lau nhẹ bằng khăn mềm, khô.

Không tự ý tháo rời hoặc sửa chữa DM7276. Khi cần hiệu chuẩn hoặc sửa chữa, nên liên hệ đơn vị được Hioki ủy quyền. Manual cũng lưu ý rằng các thiết lập của máy có thể được đưa về mặc định khi thực hiện hiệu chuẩn hoặc sửa chữa, vì vậy nên lưu lại cấu hình trước khi gửi thiết bị.

Về tuổi thọ linh kiện, Hioki đưa ra một số mốc tham khảo như tụ điện điện phân, đèn nền LCD và relay khoảng 5 năm trong điều kiện quy định; pin lithium dự phòng khoảng 10 năm, nhưng thời gian thực tế còn phụ thuộc môi trường và tần suất sử dụng.

So sánh sản phẩm cùng phân khúc

Địa chỉ bán máy đo kiểm tra pin lithium-ion Hioki DM7276 uy tín tại TP.HCM

Thương Tín là một trong những đơn vị cung cấp thiết bị đo Hioki và các giải pháp đo kiểm kỹ thuật cho khách hàng doanh nghiệp, nhà máy và phòng nghiên cứu trên toàn quốc.

Khi lựa chọn mua máy đo nội trở pin lithium-ion Hioki DM7276 tại Thương Tín, khách hàng có thể yên tâm về:

• Sản phẩm đúng model và đúng cấu hình.
• Hỗ trợ kiểm tra thông tin kỹ thuật trước khi mua.
• Giao hàng nhanh trên toàn quốc.
• Hỗ trợ hướng dẫn sử dụng và kết nối thiết bị.
• Chính sách bảo hành theo tiêu chuẩn của nhà sản xuất.
• Hỗ trợ chứng từ phục vụ doanh nghiệp, dự án và nghiệm thu.

FAQ – Một số câu hỏi thường gặp

Máy kiểm tra pin Li-ion Hioki DM7276 có thực sự cần thiết khi kiểm tra pin lithium-ion không?

Điều này phụ thuộc vào mục đích sử dụng. Nếu chỉ cần kiểm tra điện áp pin thông thường, các loại đồng hồ vạn năng hoặc voltmeter cơ bản có thể đáp ứng được. Tuy nhiên, đối với các ứng dụng như kiểm tra OCV chính xác cao, phân loại cell pin, thử nghiệm lão hóa hoặc nghiên cứu phát triển pin lithium-ion, sai số nhỏ ở mức microvolt có thể ảnh hưởng đến kết quả đánh giá.

Máy có thể phát hiện trường hợp đầu đo tiếp xúc với pin không tốt không?

Có. Thiết bị phân tích pin lithium-ion Hioki DM7276 được tích hợp chức năng Contact Check giúp kiểm tra tình trạng tiếp xúc giữa đầu đo và đối tượng đo. Tính năng này đặc biệt hữu ích trong dây chuyền kiểm tra pin tự động, nơi tiếp xúc kém có thể tạo ra kết quả đo không chính xác và dẫn đến phân loại sai sản phẩm.

Nhiệt độ môi trường có ảnh hưởng đến kết quả đo pin không?

Có, đặc biệt với pin lithium-ion. Điện áp hở mạch của pin có thể thay đổi khi nhiệt độ môi trường biến động. Hioki DM7276 hỗ trợ đo nhiệt độ đồng thời và sử dụng chức năng bù nhiệt để quy đổi giá trị điện áp về nhiệt độ tiêu chuẩn. Nhờ đó, kết quả đo có độ ổn định cao hơn khi môi trường thay đổi.
