Bảng điều khiển khí Bosean BH-50 (bốn kênh)

Thương hiệu:

Được xếp hạng 0.0 5 sao

Đã bán 0

Số kênh giám sát: 4 kênh độc lập
Tín hiệu đầu vào: 4~20mA và RS485 Modbus
Tín hiệu đầu ra: 2 đường truyền thông RS485 (giao thức MODBUS)
Ngõ ra điều khiển: Tiếp điểm khô, tải tối đa 1kW
Nguồn điện: AC 220V ± 10% 50Hz (công suất tiêu thụ ≤ 10W)
Môi trường hoạt động: -10°C đến 50°C, độ ẩm 0-95% RH

Câu hỏi thường gặp Tài liệu sản phẩm Video sản phẩm

SKU: BH-50 (bốn kênh) Danh mục: Thiết bị đo môi trường, Máy dò khí Thương hiệu: Bosean

Mô tả
Thông tin bổ sung

Giới thiệu về bảng điều khiển khí Bosean BH-50 (bốn kênh)

Bộ điều khiển khí Bosean BH-50 (bốn kênh) là thiết bị điều khiển và hiển thị trung tâm, chuyên dùng cho hệ thống giám sát nồng độ khí cố định trong công nghiệp. Sản phẩm này sẽ tiếp nhận, phân tích và xử lý tín hiệu truyền về từ 4 đầu đo khí hiện trường độc lập, giúp doanh nghiệp quản lý an toàn tập trung cho toàn bộ nhà xưởng, trạm kỹ thuật hay kho chứa.

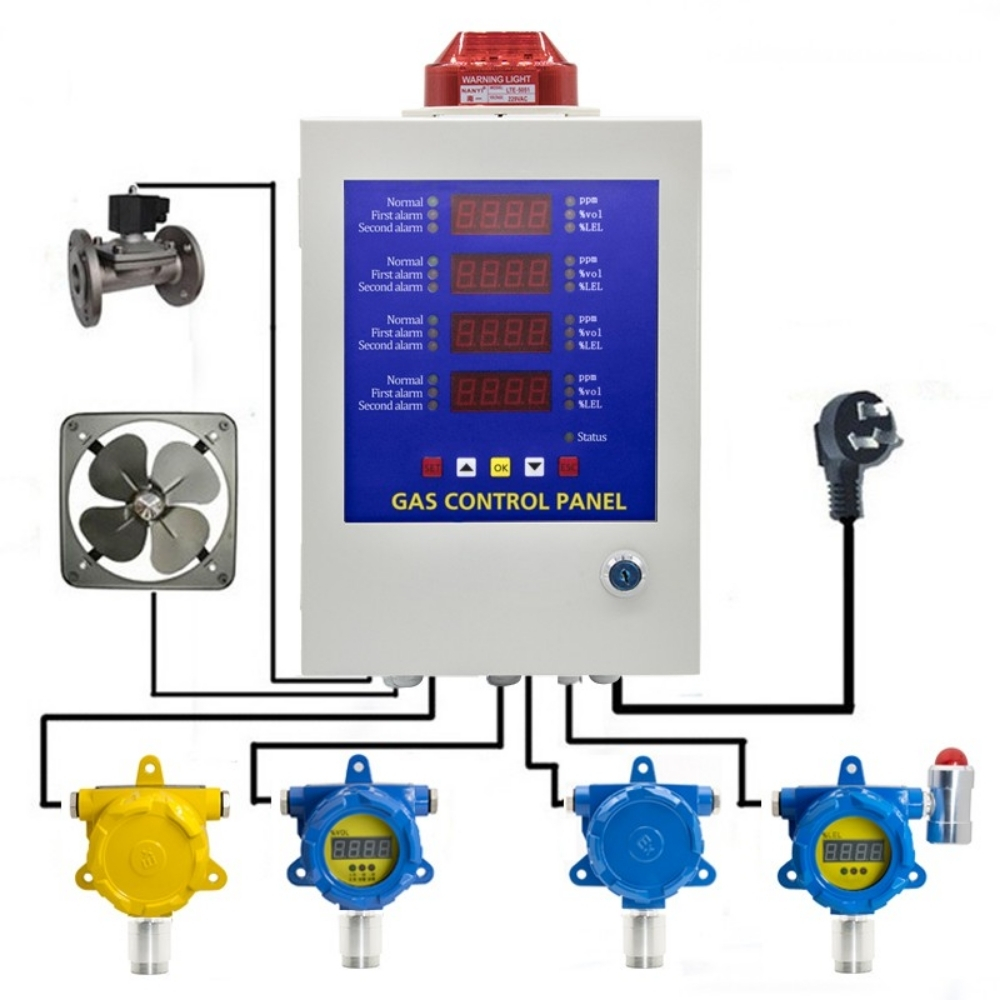

Trong vận hành thực tế, việc bạn trang bị bộ điều khiển 4 kênh sẽ giúp tối ưu chi phí đầu tư thiết bị và thi công dây nối gọn gàng hơn so với việc lắp đặt nhiều tủ đơn lẻ. Khi phát hiện nồng độ khí tại bất kỳ vị trí nào vượt hoặc giảm qua ngưỡng an toàn cài đặt, hệ thống sẽ lập tức phát còi/đèn cảnh báo tại chỗ, đồng thời tự động kích hoạt ngõ ra rơ-le liên động (bật quạt thông gió, đóng van ngắt gas khẩn cấp hoặc cắt nguồn điện) để bảo vệ tối đa cho con người và hạ tầng tài sản.

Tính năng nổi bật

Quản lý 4 kênh độc lập: Giám sát đồng thời 4 khu vực hoặc 4 loại khí khác nhau trên cùng một tủ trung tâm.
Cổng giao tiếp linh hoạt: Nhận tín hiệu vào 4–20 mA / RS485; xuất dữ liệu qua 2 đường RS485 (MODBUS) kết nối PLC, SCADA, PC.
Relay liên động (Max 1 kW): Tiếp điểm khô tự động bật quạt hút, đóng van ngắt gas khẩn cấp khi vượt ngưỡng.
Cảnh báo & Tiết kiệm điện: Tích hợp còi đèn báo động tại chỗ; hoạt động 24/7 với công suất tiêu thụ ≦10W.

Đặc điểm nổi bật

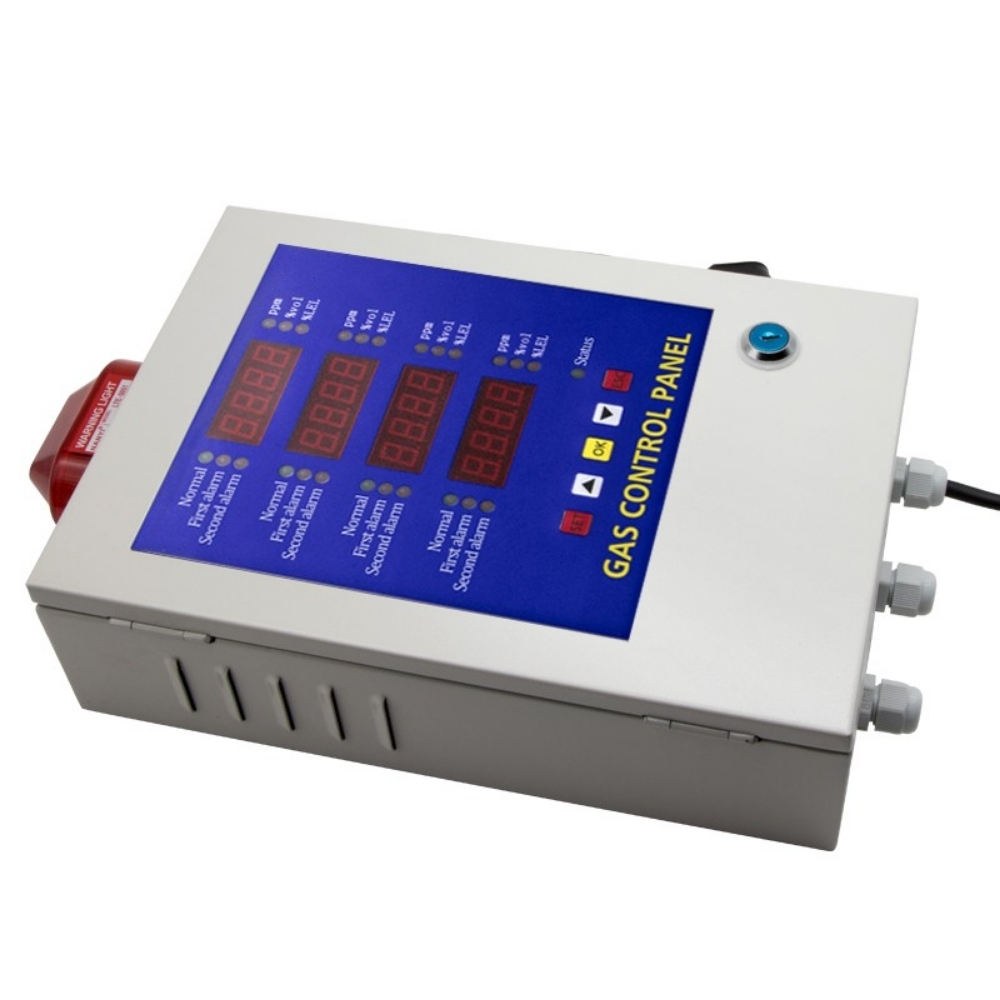

Thiết kế gọn nhẹ: Kiểu dáng treo tường (380 x 210 x 80 mm), tiết kiệm diện tích lắp đặt.
Độ bền cao: Hoạt động ổn định từ -10°C đến 50°C, độ ẩm 0–95% RH (không đọng sương).
Đa dạng đo khí: Tương thích với hầu hết đầu đo khí độc, khí cháy, O2 và khí công nghiệp.

Ứng dụng của sản phẩm

Bảng điều khiển khí Bosean BH-50 (bốn kênh) được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi tiêu chuẩn an toàn cao:

Trạm chiết gas, kho chứa LPG/LNG: Quản lý 4 điểm đo khí cháy nổ, liên động ngắt van gas tự động khi rò rỉ.
Nhà máy hóa chất & Kho dung mơi: Giám sát các loại khí độc hại (NH3, H2S, SO2, CL2) tại nhiều khu vực sản xuất.
Hệ thống lạnh công nghiệp: Theo dõi rò rỉ khí NH3 hoặc Freon tại phòng máy nén và kho lạnh bảo quản.
Tòa nhà, hầm để xe & Phòng máy kỹ thuật: Đo nồng độ khí CO/CO2 tại 4 khu vực và tự động bật quạt thông gió.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	BH-50 Gas controller (Bản 4 kênh)
Thương hiệu	Bosean
Cấu hình kênh	4 kênh độc lập (Hỗ trợ tùy chọn 1 kênh, 2 kênh, 4 kênh)
Tín hiệu đầu vào (Input)	Chuẩn 4~20mA và RS485
Tín hiệu đầu ra (Output)	2 đường truyền thông RS485 (Giao thức MODBUS)
Ngõ ra điều khiển	Tiếp điểm khô thường mở (Free contact / Normally open), công suất tối đa 1kW
Nguồn cấp hoạt động	AC 220V ± 10%, tần số 50Hz
Công suất tiêu thụ	≤ 10W
Hình thức cảnh báo	Tích hợp đèn chớp báo động và còi hú âm thanh
Kiểu lắp đặt	Gắn tường (Wall-mounted)
Kích thước tủ	380 x 210 x 80 mm (Dài x Rộng x Cao)
Nhiệt độ vận hành	-10°C đến 50°C
Độ ẩm vận hành	0 – 95% RH (không đọng sương)
Dịch vụ hỗ trợ	Cung cấp dịch vụ tùy biến OEM/ODM

Các loại khí hỗ trợ và ngưỡng cảnh báo tiêu chuẩn

Bảng điều khiển khí BH-50 tiếp nhận và hiển thị chính xác nồng độ của nhiều loại khí phổ biến. Dưới đây là bảng dải đo, độ chính xác, thời gian đáp ứng, độ phân giải cùng ngưỡng cài đặt cảnh báo thấp/cao tiêu chuẩn cho từng loại khí:

Loại khí	Ký hiệu	Dải đo (Range)	Độ chính xác	Thời gian đáp ứng (T90)	Độ phân giải	Ngưỡng cảnh báo Cấp 1 / Cấp 2 (Low / High)
Phosphine	PH3	0 – 2000 ppm	±5% F.S.	≤ 25 giây	0.01 ppm	0.3 ppm / 5 ppm
Oxy	O2	0 – 30% vol	±5% F.S.	≤ 15 giây	0.10%	19.5% vol / 23.0% vol
Khí cháy nổ	EX	0 – 100% LEL	±5% F.S.	≤ 5 giây	1% LEL	25.0% LEL / 50.0% LEL
Carbon Monoxide	CO	0 – 1000 ppm	±5% F.S.	≤ 25 giây	1 ppm	50 ppm / 100 ppm
Carbon Dioxide	CO2	0 – 5000 ppm	±5% F.S.	≤ 25 giây	1 ppm	1000 ppm / 2000 ppm
Hydro Sulfide	H2S	0 – 100 ppm	±5% F.S.	≤ 30 giây	1 ppm	10 ppm / 20 ppm
Nitrogen Dioxide	NO2	0 – 20 ppm	±5% F.S.	≤ 25 giây	0.1 ppm	3 ppm / 10 ppm
Nitric Oxide	NO	0 – 250 ppm	±5% F.S.	≤ 60 giây	1 ppm	25 ppm / 50 ppm
Sulfur Dioxide	SO2	0 – 100 ppm	±5% F.S.	≤ 30 giây	0.1 ppm	2 ppm / 10 ppm
Clo	Cl2	0 – 20 ppm	±5% F.S.	≤ 25 giây	0.1 ppm	1 ppm / 10 ppm
Amoniac	NH3	0 – 100 ppm	±5% F.S.	≤ 50 giây	1 ppm	25 ppm / 50 ppm
Hydro	H2	0 – 1000 ppm	±5% F.S.	≤ 60 giây	1 ppm	50 ppm / 100 ppm
Hydro Cyanide	HCN	0 – 50 ppm	±5% F.S.	≤ 200 giây	0.1 ppm	10 ppm / 20 ppm
Hydro Clorua	HCl	0 – 20 ppm	±5% F.S.	≤ 60 giây	0.1 ppm	5 ppm / 10 ppm
Metan	CH4	0 – 100% LEL	±5% F.S.	≤ 5 giây	1% LEL	25.0% LEL / 50.0% LEL

(Lưu ý: Danh mục trên là các loại khí tiêu chuẩn. Nếu hệ thống của bạn yêu cầu loại khí đặc thù ngoài danh mục, hãy liên hệ trực tiếp với Thương Tín để được hỗ trợ cấu hình cảm biến phù hợp).

Hướng dẫn sử dụng và một số lỗi thường gặp

Các bước vận hành cơ bản

Bước 1: Cố định thiết bị: Bắt chặt bộ điều khiển BH-50 lên tường tại vị trí khô ráo, thuận tiện quan sát.

Bước 2: Đấu nối dây tín hiệu: Kết nối dây tín hiệu 4–20 mA hoặc RS485 từ 4 đầu đo hiện trường vào đúng cổng cắm của tủ.

Bước 3: Đấu nối thiết bị ngoại vi: Kết nối dây điều khiển quạt hút hoặc van từ vào ngõ ra tiếp điểm khô Relay (chú ý công suất không vượt quá 1 kW).

Bước 4: Cấp nguồn & Thiết lập: Cấp nguồn AC 220V, cài đặt dải đo và ngưỡng cảnh báo Thấp/Cao cho từng kênh theo hướng dẫn sử dụng.

Các sự cố thường gặp và cách xử lý

Sự cố	Nguyên nhân có thể	Cách khắc phục
Kênh đo không hiển thị tín hiệu	Lỏng dây tín hiệu 4–20mA/RS485 hoặc đầu đo mất nguồn	Kiểm tra lại dây cắm từng kênh và nguồn cấp cho đầu đo
Relay không kích hoạt quạt/van	Đấu sai cổng tiếp điểm hoặc thiết bị ngoại vi quá tải 1 kW	Kiểm tra lại sơ đồ đấu nối Relay; sử dụng thêm khởi động từ nếu thiết bị có công suất lớn
Tủ báo động giả liên tục	Cài đặt sai ngưỡng cảnh báo hoặc đường truyền RS485 bị nhiễu	Kiểm tra lại thông số cài đặt ngưỡng; sử dụng dây cáp bọc kim chống nhiễu cho tín hiệu RS485

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

Để đảm bảo bộ điều khiển BH-50 (4 kênh) và các đầu đo kết nối luôn hoạt động ổn định, chính xác:

Kiểm tra chức năng cảnh báo & Relay (Hàng tháng): Tiến hành kiểm tra định kỳ tính năng phát âm thanh/đèn và sự kích hoạt của ngõ ra relay kết nối với quạt hút hoặc van ngắt.
Hiệu chuẩn đầu đo hiện trường (6–12 tháng/lần): Thực hiện kiểm tra và hiệu chuẩn định kỳ 4 cảm biến khí hiện trường để đảm bảo tín hiệu 4–20mA/RS485 truyền về tủ điều khiển đạt độ chính xác cao nhất.
Kiểm tra kết nối dây dẫn (6 tháng/lần): Rà soát các cổng cắm tín hiệu vào/ra và dây nguồn AC 220V để tránh hiện tượng lỏng tiếp xúc hoặc nhiễu đường truyền.

Mua bảng điều khiển khí Bosean BH-50 (bốn kênh) chính hãng ở đâu tại TP. Hồ Chí Minh?

Thương Tín là nhà phân phối chính thức các dòng thiết bị đo và cảnh báo khí của thương hiệu Bosean tại Việt Nam. Khi lựa chọn mua bộ điều khiển khí Bosean BH-50 (bốn kênh) tại Thương Tín, quý khách hàng hoàn toàn yên tâm với:

Cam kết chính hãng 100%: Đầy đủ chứng chỉ nguồn gốc xuất xứ (CO) và chất lượng (CQ) từ nhà sản xuất.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ tư vấn giải pháp, lập sơ đồ đấu nối và hướng dẫn vận hành chi tiết.
Chính sách bảo hành dài hạn: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật tận tâm và giao hàng tận nơi trên toàn quốc.

FAQ – Câu hỏi thường gặp

Bộ điều khiển BH-50 (4 kênh) có dùng được cho 2 hoặc 3 đầu đo không?

Có. Tủ 4 kênh hoàn toàn hoạt động bình thường khi bạn kết nối ít hơn 4 đầu đo (1, 2 hoặc 3 đầu đo), các kênh không sử dụng chỉ cần tắt hoặc không cài đặt tín hiệu.

Có thể kết nối 4 loại khí khác nhau vào cùng một tủ BH-50 4 kênh không?

Có. Bạn có thể kết nối đồng thời các đầu đo các loại khí khác nhau (Ví dụ: 1 đầu đo CO, 1 đầu đo H2S, 2 đầu đo LEL) vào 4 kênh của tủ và cài đặt ngưỡng cảnh báo riêng cho từng kênh.

Nếu 1 trong 4 cảm biến bị đứt dây thì 3 kênh còn lại có bị ảnh hưởng không?

Không. Hệ thống quản lý kênh độc lập. Khi một kênh gặp lỗi đứt dây hoặc mất tín hiệu, bảng điều khiển sẽ chỉ báo lỗi riêng trên kênh đó, 3 kênh còn lại vẫn tiếp tục giám sát và kích hoạt báo động bình thường khi có sự cố.

Ngõ ra Relay của tủ có trực tiếp kéo được quạt công nghiệp công suất lớn không?

Ngõ ra Relay của tủ hỗ trợ công suất tối đa 1 kW. Đối với các quạt thông gió hoặc thiết bị ngoại vi có công suất trên 1 kW, bạn nên kết nối ngõ ra Relay của tủ qua một Khởi động từ (Contactor) trung gian để bảo vệ rơ-le của tủ.
