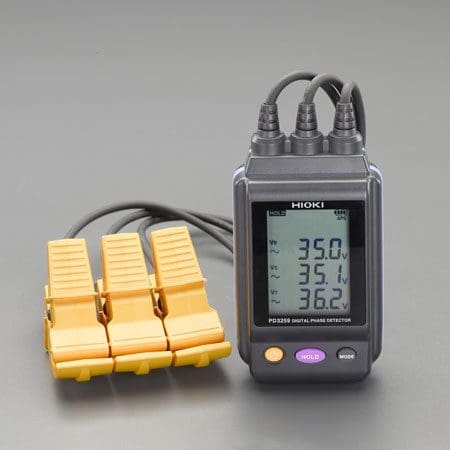

Đồng hồ chỉ thị pha Hioki PD3259

Giới thiệu về đồng hồ chỉ thị pha Hioki PD3259

Dòng máy Hioki PD3259 là đồng hồ chỉ thị pha kỹ thuật số sử dụng công nghệ đo điện áp không tiếp xúc đầu tiên trên thế giới, cho phép kiểm tra thứ tự pha và đo điện áp ba pha chỉ bằng cách kẹp cảm biến lên lớp vỏ cách điện của dây dẫn. Thiết bị giúp loại bỏ hoàn toàn việc tiếp xúc với phần kim loại mang điện, nâng cao mức độ an toàn khi làm việc tại hiện trường.

Ngoài khả năng xác định thứ tự pha thuận, pha nghịch và mất pha, PD3259 còn hiển thị đồng thời điện áp giữa các pha, điện áp pha với đất và tần số trên màn hình lớn. Với chuẩn an toàn CAT IV 600 V, cấp bảo vệ IP54 và cảnh báo bằng đèn nền cùng còi báo, đây là thiết bị lý tưởng cho kỹ sư điện trong công tác lắp đặt, bảo trì và kiểm tra hệ thống điện công nghiệp.

Tính năng nổi bật

• Đo điện áp không tiếp xúc.
• Kiểm tra thứ tự pha thuận và pha nghịch.
• Hiển thị đồng thời điện áp 3 pha.
• Phát hiện mất pha.
• Dự đoán pha nối đất.
• Cảnh báo bằng đèn nền và còi báo.
• Đo điện áp từ 90 đến 520 VAC.
• Đo tần số nguồn điện.
• Chuẩn an toàn CAT IV 600 V.
• Thiết kế chống bụi, chống nước IP54.

Đặc điểm nổi bật

• Công nghệ đo không tiếp xúc đầu tiên trên thế giới.

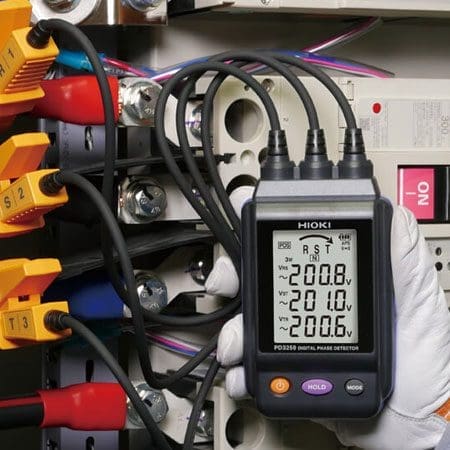

• Chỉ cần kẹp cảm biến lên dây cách điện.
• Hiển thị đồng thời thứ tự pha và điện áp.
• Màn hình lớn, dễ quan sát và chụp ảnh nghiệm thu.
• Đèn nền xanh/đỏ giúp nhận biết pha trực quan.
• Còi báo phân biệt pha thuận và pha nghịch.
• Đo nhanh với thời gian phản hồi dưới 3 giây.
• Chịu rơi từ độ cao 1 m.
• Đo trên dây dẫn có đường kính 6 đến 30 mm.
• Phù hợp cho lắp đặt, bảo trì và kiểm tra hệ thống điện.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra thứ tự pha trong hệ thống điện 3 pha.
• Đo điện áp ba pha không cần tiếp xúc.
• Lắp đặt và bảo trì tủ điện.
• Kiểm tra động cơ công nghiệp.
• Kiểm tra hệ thống điện nhà máy.
• Nghiệm thu hệ thống điện công trình.
• Bảo trì hệ thống HVAC.
• Kiểm tra nguồn điện trong tòa nhà và trung tâm dữ liệu.

Phụ kiện sản phẩm

• Đồng hồ chỉ thị pha Hioki PD3259
• 04 pin kiềm AA (LR6)
• Hộp đựng C0203
• Hướng dẫn sử dụng
• Bộ ống xoắn đánh dấu dây (đen ×1, đỏ ×2, xanh dương ×2, vàng ×2)

Mẹo sử dụng Hioki PD3259 giúp tăng độ chính xác

Trước mỗi lần kiểm tra thứ tự pha hoặc đo điện áp ba pha bằng đồng hồ chỉ thị pha Hioki PD3259, người dùng nên dành vài phút kiểm tra tình trạng thiết bị nhằm đảm bảo kết quả đo chính xác và an toàn.

Quy trình kiểm tra máy

Bước 1: Kiểm tra ngoại quan

• Quan sát thân máy, màn hình LCD và ba cảm biến điện áp.
• Đảm bảo dây dẫn không bị đứt, nứt hoặc gập gãy.
• Kiểm tra ngàm cảm biến đóng mở bình thường, không bám dầu mỡ hoặc bụi bẩn.

Bước 2: Kiểm tra nguồn cấp

• Bật thiết bị và xác nhận màn hình hiển thị bình thường.
• Nếu xuất hiện biểu tượng pin yếu, hãy thay 4 pin AA trước khi tiếp tục đo để tránh sai số hoặc máy tự tắt trong quá trình làm việc.

Bước 3: Kiểm tra cảm biến

• Đảm bảo ba đầu cảm biến được gắn đúng màu nhận biết (L1, L2, L3) theo hướng dẫn.
• Không sử dụng nếu cảm biến bị nứt hoặc lớp cách điện bị hư hỏng.

Bước 4: Kiểm tra điều kiện đo

• Chỉ đo trên hệ thống điện xoay chiều 3 pha từ 90 đến 520 V AC, tần số 45 đến 66 Hz.
• Đường kính dây dẫn phù hợp từ 6 đến 30 mm.
• Không sử dụng trên cáp có lớp chống nhiễu (shielded cable) vì thiết bị không hỗ trợ loại dây này.

Chu kỳ hiệu chuẩn khuyến nghị

Để đảm bảo độ chính xác của phép đo điện áp, tần số và xác định thứ tự pha, nên hiệu chuẩn Hioki PD3259 theo chu kỳ:

• 12 tháng/lần đối với thiết bị sử dụng thường xuyên.
• 6 tháng/lần nếu làm việc trong môi trường công nghiệp, nhà máy hoặc hệ thống điện vận hành liên tục.
• Hiệu chuẩn ngay khi:
  • Thiết bị bị rơi hoặc va đập mạnh.
  • Làm việc trong môi trường có độ ẩm cao hoặc bụi bẩn kéo dài.
  • Kết quả đo có dấu hiệu bất thường khi so sánh với thiết bị chuẩn.

Việc hiệu chuẩn định kỳ giúp máy kiểm tra thứ tự pha luôn duy trì độ tin cậy và đáp ứng yêu cầu kiểm định trong công tác bảo trì hệ thống điện.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản để tăng tuổi thọ thiết bị

Để đồng hồ kiểm tra pha Hioki PD3259 hoạt động ổn định trong thời gian dài, nên lưu ý một số nguyên tắc sau:

• Vệ sinh thân máy và cảm biến bằng khăn mềm khô sau khi sử dụng.
• Không dùng dung môi, cồn hoặc hóa chất mạnh để lau thiết bị.
• Bảo quản trong hộp đựng đi kèm, tránh ánh nắng trực tiếp và nơi có độ ẩm cao.
• Tránh làm rơi hoặc để vật nặng đè lên dây cảm biến.
• Nếu không sử dụng trong thời gian dài, nên tháo pin để tránh hiện tượng chảy pin làm hỏng mạch điện.
• Chỉ sử dụng trong giới hạn điện áp cho phép (CAT IV 600 V) và tuân thủ đầy đủ quy trình an toàn điện khi thao tác trên hệ thống đang mang điện.
• Nên kiểm tra tình trạng cảm biến và dây dẫn trước mỗi ca làm việc để đảm bảo phép đo luôn chính xác và an toàn.

So sánh sản phẩm cùng phân khúc giá

Nên mua thiết bị chỉ thị pha Hioki PD3259 ở đâu uy tín?

Nếu bạn đang tìm kiếm đồng hồ chỉ thị pha Hioki PD3259 chính hãng, việc lựa chọn đơn vị phân phối uy tín sẽ giúp đảm bảo chất lượng sản phẩm, độ chính xác khi đo và chế độ hỗ trợ kỹ thuật lâu dài.

Tại Thương Tín, máy chỉ thị pha Hioki PD3259 được phân phối chính hãng với đầy đủ chứng từ, phù hợp cho kỹ sư điện, đơn vị bảo trì, nhà máy sản xuất, tòa nhà và các công trình công nghiệp cần kiểm tra thứ tự pha, phát hiện mất pha và đo điện áp ba pha.

FAQ – Những câu hỏi khách hàng thường quan tâm về Hioki PD3259

Thiết bị kiểm tra thứ tự pha Hioki PD3259 có cần cắt điện để kiểm tra thứ tự pha không?

Không. Thiết bị có thể kiểm tra thứ tự pha trên dây dẫn đang hoạt động, giúp kỹ sư tiết kiệm thời gian và hạn chế gián đoạn sản xuất.

Người mới sử dụng có thể dùng máy dò pha Hioki PD3259 không?

Có. Thiết bị được thiết kế với giao diện trực quan, thao tác đơn giản, phù hợp cho cả kỹ thuật viên mới lẫn người có nhiều kinh nghiệm.

Máy kiểm tra thứ tự pha Hioki PD3259 có kiểm tra được hệ thống điện trong nhà máy không?

Có. Thiết bị hỗ trợ hệ thống điện ba pha ba dây và ba pha bốn dây, phù hợp cho nhà máy, tòa nhà, xưởng sản xuất và hệ thống điện công nghiệp.
