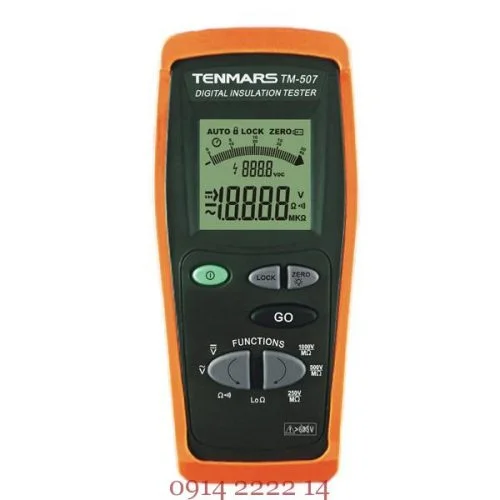

Máy đo điện trở cách điện Tenmars TM-507

Giới thiệu về máy đo điện trở cách điện Tenmars TM-507

Thiết bị đo điện trở cách điện kỹ thuật số Tenmars TM-507 được thiết kế để kiểm tra độ an toàn cách điện của hệ thống điện, thiết bị điện và dây dẫn điện. Thiết bị đáp ứng các tiêu chuẩn an toàn EN61557 và EN61010-1, phù hợp cho các ứng dụng kiểm tra, bảo trì và nghiệm thu hệ thống điện dân dụng cũng như công nghiệp.

Thiết bị được trang bị màn hình LCD 3¾ số, chức năng tự động xả điện, tự động tắt nguồn và khóa đo liên tục, giúp nâng cao độ an toàn và thuận tiện trong quá trình sử dụng. Với thiết kế chắc chắn và đầy đủ phụ kiện đo chuyên dụng.

Tính năng nổi bật

• Đo điện trở cách điện với điện áp thử:
  • 250V
  • 500V
  • 1000V
• Dải đo cách điện lên đến 4000MΩ
• Đo điện áp AC/DC đến 600V
• Chức năng kiểm tra thông mạch Continuity
• Kiểm tra điện trở bảo vệ với dòng thử >200mA
• Chức năng tự động xả điện an toàn
• Tự động tắt nguồn tiết kiệm pin
• Tự động nhận biết cực tính
• Màn hình LCD 3¾ số hiển thị rõ ràng
• Chức năng khóa đo liên tục LOCK
• Tích hợp đèn nền Backlight
• Hiển thị pin yếu

Đặc điểm nổi bật

• Thiết kế chuyên dụng cho kiểm tra cách điện hệ thống điện
• Đáp ứng tiêu chuẩn an toàn EN61557 và EN61010-1
• Độ chính xác cao trong đo điện trở cách điện
• Phù hợp cho kiểm tra cáp điện, motor và thiết bị điện
• Hỗ trợ đo điện áp AC/DC đa chức năng
• Tích hợp chức năng kiểm tra thông mạch bằng còi báo
• Thiết kế cầm tay chắc chắn, dễ thao tác hiện trường
• Tự động xả điện sau khi đo giúp tăng độ an toàn
• Phù hợp cho kỹ thuật viên điện và bảo trì công nghiệp
• Đầy đủ phụ kiện đo chuyên dụng đi kèm

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra điện trở cách điện cáp điện
• Đo cách điện motor và máy biến áp
• Kiểm tra hệ thống điện dân dụng và công nghiệp
• Đo điện trở bảo vệ PE
• Kiểm tra thông mạch dây dẫn
• Đo điện áp AC/DC
• Ứng dụng trong bảo trì và nghiệm thu hệ thống điện
• Kiểm tra an toàn thiết bị điện

Phụ kiện sản phẩm

• Sách hướng dẫn sử dụng
• Pin AA 1.5V
• Túi đựng thiết bị
• 2 dây đo an toàn TL-20UL
• 2 kẹp cá sấu
• 1 que đo TL-40UL

Cách đo với Tenmars TM-507 ổn định và an toàn hơn

Máy đo điện trở cách điện Tenmars TM-507 là thiết bị chuyên dùng để kiểm tra khả năng cách điện của dây dẫn, động cơ, tủ điện và các hệ thống điện công nghiệp. Thiết bị hỗ trợ nhiều mức điện áp thử 250V / 500V / 1000V cùng khả năng đo điện trở cách điện lên đến 4000MΩ, giúp kỹ thuật viên đánh giá nhanh tình trạng xuống cấp hoặc rò rỉ điện của hệ thống.

Để phép đo đạt độ chính xác cao và đảm bảo an toàn khi thao tác, hãy tham khảo các bước hướng dẫn dưới đây.

Quy trình kiểm tra máy (Độ chính xác, máy mới hay cũ, …)

Trước mỗi lần đo, nên kiểm tra tổng quan thiết bị để đảm bảo TM-507 hoạt động ổn định và tránh sai số trong quá trình kiểm tra cách điện.

Bước 1: Kiểm tra ngoại quan thiết bị

• Với máy mới: kiểm tra màn hình hiển thị rõ nét, nút xoay chức năng chắc chắn và que đo không bị nứt gãy.
• Với máy đã qua sử dụng: chú ý tình trạng dây đo, đầu kẹp cá sấu và lớp cách điện của que thử.
• Kiểm tra pin còn đủ dung lượng để tránh tình trạng kết quả đo không ổn định.

Bước 2: Kiểm tra điện áp tồn dư trước khi đo

• Trước khi kết nối thiết bị vào mạch điện, hãy dùng chức năng đo AC/DC Voltage để xác nhận điện áp dưới mức an toàn.
• TM-507 hỗ trợ đo điện áp AC/DC đến 600V giúp kiểm tra nhanh nguồn điện còn tồn tại trong hệ thống.

Bước 3: Chọn mức điện áp thử phù hợp

• 250V: dùng cho thiết bị điện tử hoặc hệ thống điện áp thấp.
• 500V: phù hợp kiểm tra dây điện dân dụng, motor nhỏ.
• 1000V: sử dụng cho motor công nghiệp, cáp điện hoặc thiết bị yêu cầu cách điện cao.

Bước 4: Tiến hành đo điện trở cách điện

• Kết nối que đo đúng vị trí cần kiểm tra.
• Nhấn nút TEST để bắt đầu phép đo.
• Giữ ổn định vài giây cho giá trị hiển thị ổn định rồi đọc kết quả.

Bước 5: Xả điện sau khi đo

• Sau khi hoàn tất, cần chờ thiết bị tự xả điện áp còn dư trên đối tượng đo.
• Không chạm trực tiếp vào đầu que thử ngay sau khi kết thúc phép đo để đảm bảo an toàn.

Chu kỳ hiệu chuẩn khuyến nghị

Đối với thiết bị đo điện trở cách điện Tenmars TM-507, việc hiệu chuẩn định kỳ đóng vai trò rất quan trọng nhằm duy trì độ chính xác và độ tin cậy của kết quả đo. Trong quá trình sử dụng lâu dài, linh kiện điện tử và mạch đo có thể bị ảnh hưởng bởi nhiệt độ môi trường, độ ẩm hoặc va đập cơ học.

Nếu sử dụng trong môi trường thông thường như bảo trì điện dân dụng hoặc kiểm tra hệ thống điện tòa nhà, nên hiệu chuẩn thiết bị khoảng 12 tháng/lần. Với môi trường công nghiệp nặng, nhà máy sản xuất hoặc nơi có độ ẩm cao, nên rút ngắn chu kỳ còn 6 tháng/lần.

Lỗi thường gặp và cách khắc phục

Bảo quản và bảo trì để tăng tuổi thọ thiết bị

Để máy kiểm tra điện trở cách điện Tenmars TM-507 hoạt động ổn định và duy trì độ chính xác lâu dài, bạn nên lưu ý một số điểm sau:

• Lau sạch thân máy và que đo sau mỗi lần sử dụng.
• Không để thiết bị ở nơi có độ ẩm cao hoặc ánh nắng trực tiếp trong thời gian dài.
• Tránh làm rơi máy hoặc kéo căng dây đo quá mức.
• Tháo pin nếu không sử dụng trong thời gian dài nhằm tránh hiện tượng chảy pin.
• Kiểm tra tình trạng dây đo định kỳ để đảm bảo lớp cách điện luôn an toàn.
• Hiệu chuẩn định kỳ theo khuyến nghị để đảm bảo kết quả đo đáng tin cậy.

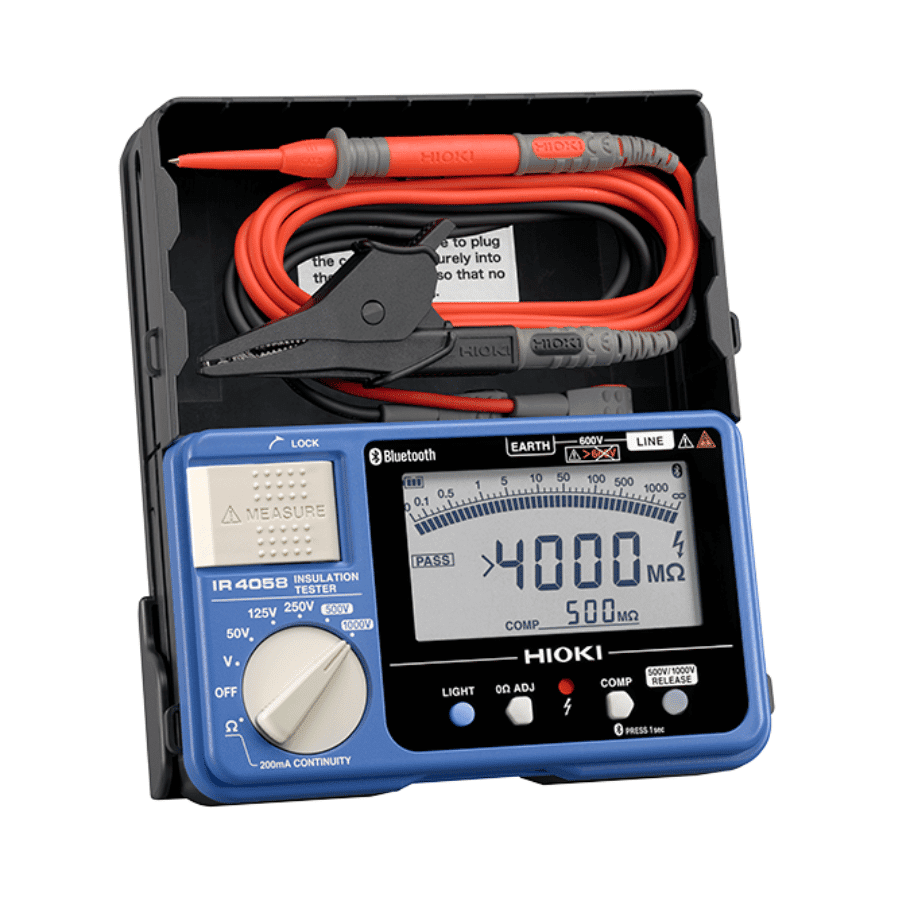

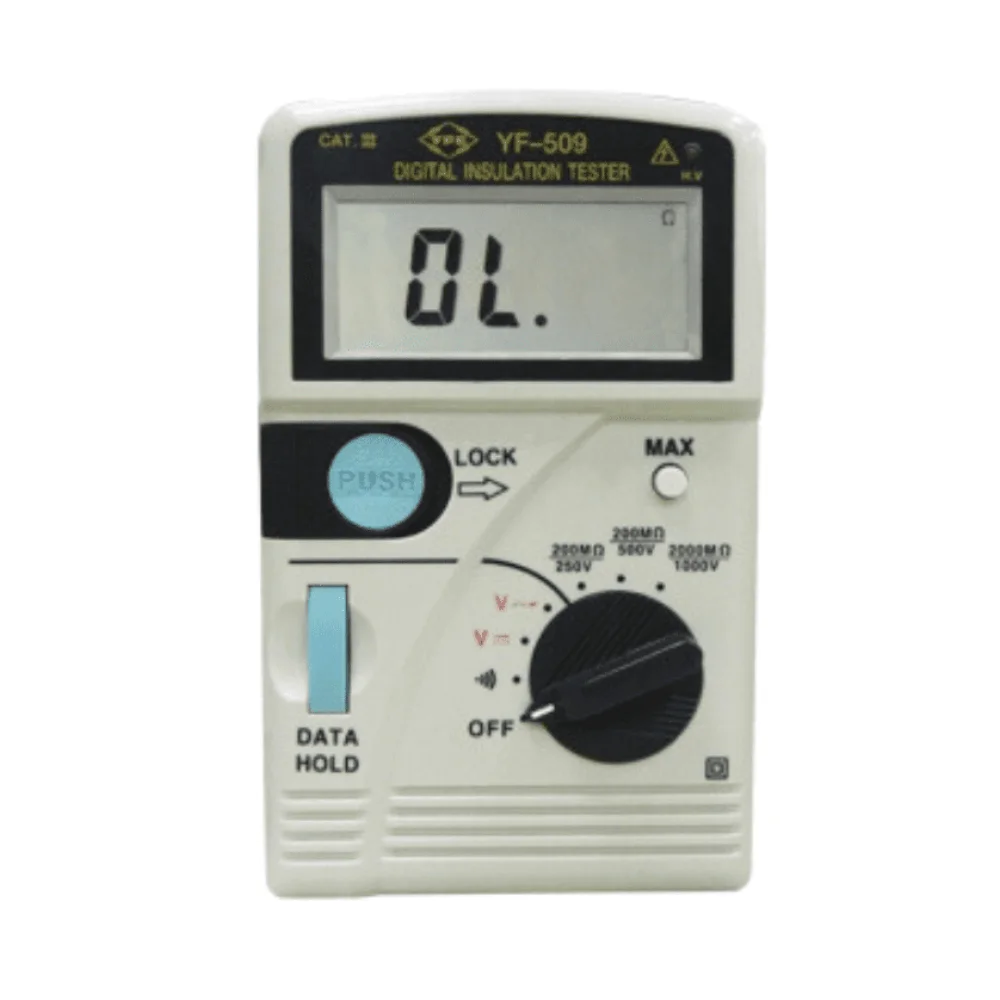

So sánh các sản phẩm cùng phân khúc

Mua thiết bị kiểm tra rò điện cách điện Tenmars TM-507 chính hãng, giá tốt tại Thương Tín

Với nhiều năm hoạt động trong lĩnh vực thiết bị đo kiểm điện, Thương Tín là đơn vị được nhiều kỹ sư và doanh nghiệp lựa chọn khi cần mua thiết bị đo lường chính hãng. Trong đó model Tenmars TM-507 là model được sử dụng phổ biến cho công tác kiểm tra cách điện trong công nghiệp và bảo trì hệ thống điện.

Khi mua tại Thương Tín, khách hàng nhận được:

• Hàng chính hãng, nhập khẩu rõ nguồn gốc
• Cung cấp đầy đủ CO/CQ phục vụ kiểm định – nghiệm thu
• Giá bán tối ưu cho doanh nghiệp và kỹ thuật viên
• Hỗ trợ tư vấn lựa chọn thiết bị theo nhu cầu thực tế

FAQ – Những câu hỏi người dùng thường quan tâm về Tenmars TM-507

Đồng hồ đo điện trở cách điện Tenmars TM-507 phù hợp cho công việc nào?
Thiết bị phù hợp kiểm tra cách điện dây cáp, motor, tủ điện, hệ thống điện dân dụng và công nghiệp.

Máy có dễ sử dụng với người mới không?
Có. Thiết bị thiết kế thao tác đơn giản, hiển thị rõ ràng và phù hợp cả kỹ thuật viên mới lẫn chuyên nghiệp.

Có cần kiểm tra điện áp trước khi đo cách điện không?
Có. Máy test cách điện Tenmars TM-507 hỗ trợ đo điện áp AC/DC giúp đảm bảo an toàn trước khi tiến hành đo cách điện.
