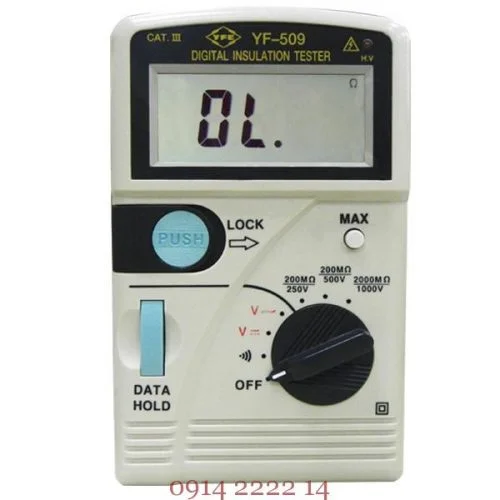

Máy đo điện trở cách điện Tenmars YF-509

Giới thiệu về máy đo điện trở cách điện Tenmars YF-509

Thiết bị đo điện trở cách điện chuyên dụng Tenmars YF-509 dùng để kiểm tra độ an toàn cách điện của hệ thống điện, dây dẫn, motor và thiết bị điện công nghiệp. Thiết bị hỗ trợ đo điện trở cách điện với nhiều mức điện áp thử khác nhau, đáp ứng hiệu quả cho các ứng dụng kiểm tra và bảo trì điện dân dụng cũng như công nghiệp.

Máy có khả năng đo điện trở cách điện lên đến 2000MΩ với các mức điện áp thử 250V, 500V và 1000V. Ngoài ra, YF-509 còn hỗ trợ đo điện áp AC/DC và kiểm tra thông mạch Continuity, giúp người dùng thực hiện nhiều phép đo điện cơ bản chỉ với một thiết bị.

Tính năng nổi bật

• Đo điện trở cách điện đến 2000MΩ
• Hỗ trợ điện áp thử:
  • 250V
  • 500V
  • 1000V
• Đo điện áp DC đến 1000V
• Đo điện áp AC đến 750V
• Chức năng kiểm tra thông mạch Continuity
• Chức năng giữ dữ liệu HOLD
• Chức năng ghi giá trị lớn nhất MAX HOLD
• Tự động nhận biết cực tính
• Tự động cân chỉnh Zero
• Hiển thị quá tải OL
• Hiển thị cảnh báo pin yếu

Đặc điểm nổi bật

• Thiết kế chuyên dụng cho kiểm tra điện trở cách điện
• Phù hợp kiểm tra cáp điện và motor điện
• Hỗ trợ kiểm tra hệ thống điện dân dụng và công nghiệp
• Tích hợp nhiều chức năng đo điện trong cùng thiết bị
• Thiết kế cầm tay chắc chắn, dễ thao tác
• Màn hình LCD hiển thị rõ ràng
• Độ ổn định cao trong đo cách điện
• Hỗ trợ đo hiện trường hiệu quả
• Phù hợp cho kỹ thuật viên điện và bảo trì thiết bị
• Thao tác đơn giản, dễ sử dụng

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra điện trở cách điện dây dẫn điện
• Đo cách điện motor và thiết bị điện
• Kiểm tra hệ thống điện dân dụng
• Bảo trì hệ thống điện công nghiệp
• Kiểm tra an toàn thiết bị điện
• Đo điện áp AC/DC
• Kiểm tra thông mạch dây dẫn
• Ứng dụng trong lắp đặt và nghiệm thu hệ thống điện

Phụ kiện sản phẩm

• Bộ que đo điện trở
• Pin
• Túi đựng thiết bị
• Hướng dẫn sử dụng

Mẹo sử dụng Tenmars YF-509 để tăng độ chính xác khi đo

Máy đo điện trở cách điện Tenmars YF-509 là thiết bị chuyên dùng để kiểm tra khả năng cách điện của dây dẫn, motor, tủ điện và hệ thống điện công nghiệp. Thiết bị hỗ trợ đo điện trở cách điện dải rộng từ 0.1MΩ đến 2000MΩ với các mức điện áp thử 250V, 500V và 1000V, giúp người dùng đánh giá nhanh tình trạng rò rỉ hoặc suy giảm cách điện của thiết bị điện.

Để đảm bảo kết quả đo ổn định và an toàn khi thao tác, bạn nên thực hiện đúng quy trình kiểm tra và sử dụng dưới đây.

Quy trình kiểm tra máy (Độ chính xác, máy mới hay cũ, …)

Trước khi đo điện trở cách điện, cần kiểm tra tổng thể máy và dây đo nhằm hạn chế sai số cũng như tránh nguy cơ mất an toàn điện trong quá trình thao tác.

Bước 1: Kiểm tra ngoại quan thiết bị

Với máy mới, hãy kiểm tra màn hình hiển thị rõ nét, núm xoay chuyển thang hoạt động chắc chắn và dây đo không bị nứt gãy.

Nếu là máy đã qua sử dụng, nên kiểm tra kỹ đầu que đo, lớp cách điện dây dẫn và tình trạng pin bên trong máy. Nếu dây đo bị cứng, nứt hoặc oxi hóa đầu jack cắm thì nên thay mới để đảm bảo an toàn khi đo điện áp cao.

Ngoài ra, cần đảm bảo thân máy không bị ẩm hoặc bám bụi dẫn điện.

Bước 2: Kiểm tra nguồn pin và chức năng cơ bản

Bật nguồn thiết bị và quan sát màn hình hiển thị. Nếu xuất hiện biểu tượng pin yếu, nên thay pin trước khi đo để tránh sai lệch kết quả.

Tiến hành chập hai que đo với nhau để kiểm tra phản hồi cơ bản của máy. Sau đó xoay thử các thang đo 250V / 500V / 1000V để đảm bảo núm chọn hoạt động ổn định.

Bước 3: Chuẩn bị đối tượng cần đo

Trước khi đo cách điện, bắt buộc phải ngắt hoàn toàn nguồn điện của thiết bị hoặc hệ thống cần kiểm tra.

Xả điện tích còn lưu trong tụ điện hoặc đường dây trước khi kết nối que đo nhằm tránh điện áp dư gây nguy hiểm cho người dùng và ảnh hưởng đến thiết bị đo.

Bước 4: Tiến hành đo điện trở cách điện

Kết nối que đo vào hai điểm cần kiểm tra cách điện, sau đó chọn mức điện áp thử phù hợp:

• 250V: kiểm tra thiết bị điện dân dụng hoặc linh kiện điện tử
• 500V: dùng cho hệ thống điện thông thường
• 1000V: kiểm tra motor, cáp điện hoặc hệ thống công nghiệp

Nhấn nút TEST để bắt đầu đo và giữ ổn định vài giây cho đến khi giá trị hiển thị ổn định trên màn hình.

Chu kỳ hiệu chuẩn khuyến nghị

Để đảm bảo độ chính xác lâu dài, thiết bị kiểm tra rò điện cách điện Tenmars YF-509 nên được kiểm tra và hiệu chuẩn định kỳ tùy theo tần suất sử dụng và môi trường làm việc.

• Đối với người dùng thông thường hoặc kiểm tra dân dụng, chu kỳ hiệu chuẩn khoảng 12 tháng/lần là phù hợp.
• Nếu thiết bị thường xuyên hoạt động trong môi trường công nghiệp, nhà máy hoặc nơi có độ ẩm cao, nên rút ngắn còn khoảng 6 tháng/lần.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản/bảo trì để tăng tuổi thọ thiết bị

Để thiết bị đo điện trở cách điện Tenmars YF-509 hoạt động ổn định và duy trì độ chính xác lâu dài, người dùng nên chú ý một số điểm sau:

• Lau sạch thân máy và dây đo sau khi sử dụng, đặc biệt khi làm việc ở môi trường bụi hoặc ẩm.
• Không bảo quản thiết bị tại nơi có nhiệt độ quá cao hoặc ánh nắng trực tiếp trong thời gian dài.
• Tránh để máy bị va đập mạnh vì có thể ảnh hưởng đến mạch tạo điện áp thử bên trong.
• Tháo pin ra khỏi máy nếu không sử dụng trong thời gian dài để hạn chế hiện tượng chảy pin.
• Kiểm tra định kỳ tình trạng dây đo và jack kết nối nhằm đảm bảo an toàn khi thao tác với điện áp cao.
• Nên cất thiết bị trong túi hoặc hộp chống sốc sau khi sử dụng để hạn chế bụi và hơi ẩm xâm nhập.

So sánh các sản phẩm cùng phân khúc

Mua thiết bị đo cách điện Tenmars YF-509 chính hãng, giá tốt tại Thương Tín

Với hơn một thập kỷ hoạt động trong lĩnh vực thiết bị đo lường, Thương Tín là đơn vị cung cấp nhiều thương hiệu lớn trong ngành. Dòng máy đo điện trở cách điện Tenmars YF-509 là model máy đo điện trở cách điện được nhiều doanh nghiệp lựa chọn nhờ khả năng đo ổn định và dải đo rộng.

• Hàng chính hãng 100%, nhập khẩu chính ngạch
• Có đầy đủ CO/CQ phục vụ kiểm định – nghiệm thu – đấu thầu
• Giá bán tối ưu cho doanh nghiệp và kỹ sư kỹ thuật
• Được tư vấn lựa chọn đúng thiết bị theo nhu cầu thực tế

FAQ – Câu hỏi thường gặp về Tenmars YF-509

Máy kiểm tra điện trở cách điện Tenmars YF-509 dùng để kiểm tra những gì?
Thiết bị được dùng để đo điện trở cách điện của dây dẫn, cáp điện, motor, máy biến áp và hệ thống điện công nghiệp nhằm phát hiện rò rỉ hoặc suy giảm cách điện.

Máy có phù hợp cho kiểm tra điện công nghiệp không?
Có. Thiết bị hỗ trợ các mức điện áp thử phổ biến 250V, 500V và 1000V nên rất phù hợp cho bảo trì hệ thống điện và thiết bị công nghiệp.

Khi mua máy có được hướng dẫn sử dụng không?
Có. Khách hàng sẽ được hỗ trợ hướng dẫn sử dụng cơ bản và tư vấn ứng dụng thực tế để khai thác thiết bị hiệu quả ngay từ đầu.
