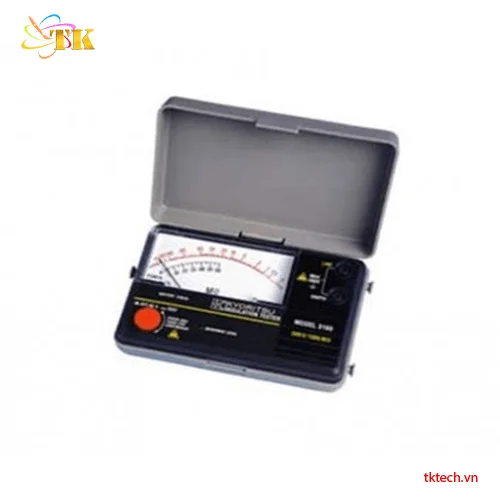

Đồng hồ đo điện trở cách điện Kyoritsu 3166

Giới thiệu máy đo điện trở cách điện Kyoritsu 3166

Kyoritsu 3166 là máy đo điện trở cách điện điện áp cao 1000V, được thiết kế để kiểm tra chính xác tình trạng cách điện của thiết bị và hệ thống điện công nghiệp. Với dải đo lên đến 2000MΩ và thang đo megohm mở rộng, thiết bị giúp người dùng dễ dàng quan sát và đánh giá kết quả đo một cách trực quan, đáng tin cậy.

Lý do nên chọn sản phẩm

• Điện áp thử 1000V, phù hợp kiểm tra cách điện chuyên sâu
• Dải đo lớn lên đến 2000MΩ, đáp ứng nhiều yêu cầu kiểm tra khác nhau
• Thang đo megohm mở rộng, dễ đọc và giảm nhầm lẫn khi thao tác
• Vỏ máy cứng cáp, chống va đập, tăng độ bền khi làm việc hiện trường
• Thiết kế nhỏ gọn, nhẹ, thuận tiện mang theo và sử dụng lâu dài

Tính năng chính

• Đo điện trở cách điện với điện áp thử DC 1000V
• Thang đo megohm mở rộng giúp quan sát kim đo rõ ràng
• Tích hợp thang đo điện áp AC, tiện lợi khi kiểm tra nguồn
• Thiết kế cơ khí bền chắc, bảo vệ thiết bị khỏi hư hỏng do va đập

Đặc điểm nổi bật

• Dạng đồng hồ kim analog, ổn định và dễ theo dõi xu hướng đo
• Kích thước gọn, trọng lượng nhẹ chỉ ~330g
• Sử dụng pin AA phổ biến, dễ thay thế
• Phù hợp cho kỹ thuật viên điện, bảo trì công nghiệp và kiểm tra an toàn điện


Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra cách điện cáp điện, động cơ, máy biến áp
• Đánh giá an toàn cách điện trong nhà máy, trạm điện, công trình xây dựng
• Bảo trì định kỳ hệ thống điện công nghiệp và dân dụng
• Phù hợp cho công việc yêu cầu điện áp thử cao 1000V

Phụ kiện sản phẩm

• Dây đo 7025 (Test leads)
• Túi đựng dây 9074 (Cord case)
• Dây đeo vai 9123 (Shoulder strap)
• Pin R6 (AA) × 4
• Hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo

Máy đo điện trở cách điện Kyoritsu 3166 là thiết bị chuyên dụng dùng để kiểm tra độ cách điện của dây dẫn, động cơ, tủ điện và thiết bị công nghiệp. Máy hoạt động bằng pin, tạo điện áp thử cao để phát hiện suy giảm cách điện, rò rỉ điện hoặc nguy cơ chập cháy tiềm ẩn.

Để đảm bảo an toàn khi đo và kết quả chính xác, người dùng cần thực hiện đúng quy trình kiểm tra và thao tác theo các hướng dẫn dưới đây.

Quy trình kiểm tra máy trước khi đo

Trước mỗi ca đo, việc kiểm tra tình trạng hoạt động của Kyoritsu 3166 là bước bắt buộc nhằm tránh sai số và đảm bảo an toàn cho người thao tác.

Bước 1: Kiểm tra tổng thể thiết bị

• Quan sát vỏ máy: không nứt vỡ, không biến dạng do va đập.
• Kiểm tra màn hình LCD hiển thị rõ ràng, không mất nét hoặc nhấp nháy.
• Đối với máy đã qua sử dụng, cần kiểm tra núm xoay thang đo có bị rơ, kẹt hoặc tiếp xúc kém hay không.

Bước 2: Kiểm tra pin và nguồn cấp

• Bật nguồn máy để kiểm tra dung lượng pin.
• Nếu biểu tượng pin yếu xuất hiện, cần thay pin trước khi tiến hành đo để tránh điện áp thử không ổn định.
• Không thực hiện đo cách điện khi pin gần cạn vì sẽ làm sai lệch kết quả.

Bước 3: Kiểm tra dây đo và đầu kẹp

• Dây đo phải còn nguyên vẹn, không nứt gãy lớp cách điện.
• Đầu kẹp cá sấu phải chắc chắn, không rỉ sét, tiếp xúc tốt.
• Đảm bảo dây đo được cắm đúng cổng (+) và (–) theo hướng dẫn của nhà sản xuất.

Bước 4: Kiểm tra thử nội bộ

• Chuyển máy sang chế độ đo điện trở cách điện.
• Chập hai đầu que đo lại với nhau để kiểm tra phản hồi nhanh của máy.
• Kim (hoặc giá trị hiển thị) phải phản hồi tức thì, không bị trễ hoặc đứng yên.

Quy trình đo điện trở cách điện an toàn

Bước 1: Cách ly hoàn toàn nguồn điện

• Đảm bảo thiết bị cần đo đã được ngắt điện hoàn toàn.
• Xả hết điện tích dư (nếu có) trước khi đo để tránh điện giật hoặc hư hỏng máy.

Bước 2: Chọn thang đo phù hợp

• Xoay núm chọn mức điện áp thử phù hợp (250V / 500V / 1000V…) tùy theo tiêu chuẩn thiết bị cần kiểm tra.
• Không chọn điện áp thử cao hơn mức cho phép của đối tượng đo.

Bước 3: Tiến hành đo

• Kẹp que đo vào điểm cần kiểm tra và điểm mass/đất.
• Nhấn nút TEST để bắt đầu quá trình đo.
• Giữ nguyên trạng thái đo cho đến khi giá trị ổn định trên màn hình.

Bước 4: Đọc và đánh giá kết quả

• Giá trị điện trở cách điện càng cao → mức độ cách điện càng tốt.
• Nếu giá trị thấp hơn tiêu chuẩn cho phép → cần kiểm tra lại dây dẫn, lớp cách điện hoặc thiết bị.

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

Kyoritsu 3166 là thiết bị điện tử đo chính xác cao, do đó cần được kiểm tra và hiệu chuẩn định kỳ để duy trì độ tin cậy lâu dài.

• Môi trường làm việc thông thường (tủ điện, nhà xưởng, bảo trì định kỳ): Hiệu chuẩn 12 tháng/lần.
• Môi trường khắc nghiệt (ẩm cao, bụi nhiều, nhiệt độ thay đổi lớn): Nên hiệu chuẩn 6 tháng/lần.

Ngoài ra, sau các trường hợp rơi rớt, va đập mạnh hoặc nghi ngờ sai số bất thường, nên kiểm tra lại thiết bị ngay trước khi tiếp tục sử dụng

Lỗi thường gặp và cách khắc phục

Phân tích chủng loại

Kyoritsu 3166 thuộc nhóm máy đo điện trở cách điện cầm tay điện tử, được thiết kế để đáp ứng các nhu cầu kiểm tra an toàn điện trong dân dụng và công nghiệp.

Phân loại theo chức năng

• Máy đo cách điện điện tử (Digital Insulation Tester): Hiển thị kết quả trên màn hình LCD rõ ràng, dễ đọc, phù hợp cho kiểm tra nhanh tại hiện trường.
• Tích hợp đo điện áp AC/DC: Cho phép kiểm tra điện áp tồn dư trước khi đo cách điện, tăng mức độ an toàn khi thao tác.

Phân loại theo đối tượng sử dụng

• Kỹ thuật viên điện – bảo trì nhà máy: kiểm tra định kỳ dây dẫn, động cơ, tủ điện.
• Đơn vị thi công điện: nghiệm thu hệ thống điện trước khi đóng điện.
• Bộ phận an toàn – kiểm định: đánh giá chất lượng cách điện thiết bị theo tiêu chuẩn.

Phân loại theo môi trường ứng dụng

• Dân dụng & thương mại: hệ thống điện tòa nhà, văn phòng, trung tâm thương mại.
• Công nghiệp nhẹ & nặng: nhà xưởng, trạm điện, dây chuyền sản xuất.
• Bảo trì định kỳ & xử lý sự cố: phát hiện nhanh điểm suy giảm cách điện, rò rỉ điện.

So sánh sản phẩm cùng phân khúc giá

Nhận xét nhanh:

• Kyoritsu 3166 tập trung vào nhu cầu đo cách điện tiêu chuẩn 1kV, đủ dùng cho đa số hệ thống điện dân dụng và công nghiệp.
• So với Megger hay Fluke, Kyoritsu 3166 không chạy theo quá nhiều tính năng nâng cao, nhưng lại tối ưu về độ ổn định, độ bền và tính thực dụng.
• So với Hioki IR4056-20, Kyoritsu 3166 có thiết kế truyền thống, dễ làm quen với người dùng lâu năm.

Phân tích Chi phí / Lợi ích (Value Analysis)

1. Đáp ứng đầy đủ nhu cầu đo cách điện phổ biến
   • Điện áp thử đến 1000 V giúp kiểm tra an toàn cáp điện, motor, tủ điện, thiết bị công nghiệp.
   • Dải đo lên đến 2000 MΩ đủ cho hầu hết công việc bảo trì và kiểm tra định kỳ.
2. Thiết kế đơn giản – dễ dùng – ít sai sót
   • Núm xoay cơ học, thang đo rõ ràng → thao tác nhanh, hạn chế nhầm lẫn khi làm việc ngoài hiện trường.
   • Phù hợp với thợ điện, kỹ thuật viên bảo trì, không cần đào tạo phức tạp.
3. Độ bền cao, phù hợp môi trường công nghiệp
   • Kyoritsu nổi tiếng với thiết bị đo “nồi đồng cối đá”, chịu va đập và làm việc ổn định trong thời gian dài.
   • Phù hợp nhà máy, công trình, trạm điện – nơi thiết bị thường xuyên phải di chuyển.
4. Cân bằng tốt giữa tính năng và chi phí
   • So với Fluke hoặc Megger, Kyoritsu 3166 không quá đắt, nhưng vẫn đáp ứng đầy đủ chức năng cốt lõi.
   • Người dùng không phải trả thêm tiền cho những tính năng nâng cao ít dùng đến.

Bảo quản – Bảo trì máy đo điện trở cách điện Kyoritsu 3166

Để Kyoritsu 3166 duy trì độ chính xác và tuổi thọ lâu dài, người dùng cần tuân thủ các nguyên tắc bảo quản và bảo trì sau:

Bảo quản sau khi sử dụng

• Sau mỗi lần đo, tắt nguồn hoàn toàn, tháo que đo ra khỏi máy.
• Lau sạch thân máy và dây đo bằng khăn mềm, khô; không dùng dung môi, cồn mạnh hoặc hóa chất tẩy rửa.
• Bảo quản máy trong túi hoặc hộp chuyên dụng, tránh để lẫn với vật sắc nhọn gây trầy xước màn hình.

Điều kiện lưu trữ

• Cất giữ thiết bị tại nơi khô ráo, thoáng mát, độ ẩm thấp.
• Tránh ánh nắng trực tiếp, khu vực có nhiệt độ cao hoặc môi trường nhiều bụi dẫn điện.
• Nếu không sử dụng trong thời gian dài, nên tháo pin ra khỏi máy để tránh hiện tượng chảy pin gây hỏng mạch.

Bảo trì định kỳ

• Kiểm tra tình trạng dây đo, đầu kẹp và cổng kết nối 1–3 tháng/lần.
• Thay pin ngay khi máy báo pin yếu để đảm bảo điện áp thử ổn định.
• Thực hiện hiệu chuẩn định kỳ 6–12 tháng/lần tùy điều kiện làm việc nhằm duy trì độ chính xác của phép đo.

Giải thích Thuật ngữ Chuyên Môn

Chính sách – Thông tin bổ trợ

Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)

Thiết bị đo điện trở Kyoritsu 3166 được sản xuất theo các tiêu chuẩn kỹ thuật quốc tế dành cho thiết bị đo điện an toàn, đáp ứng yêu cầu khắt khe về độ chính xác, khả năng cách điện và độ bền cơ học. Khi được nhập khẩu và phân phối tại thị trường Việt Nam, sản phẩm thuộc nhóm thiết bị đo điện chuyên dụng và được đánh giá, kiểm soát theo các quy chuẩn đo lường tương ứng trong hệ thống TCVN.

Cụ thể, thiết bị đáp ứng các yêu cầu quan trọng như:

• Độ chính xác và sai số đo điện trở cách điện phù hợp với TCVN 7899-1 (IEC 61557-1) và các tiêu chuẩn IEC 61557 liên quan đến thiết bị kiểm tra an toàn điện.
• Khả năng chịu điện áp cao và cách điện an toàn, đảm bảo an toàn cho người sử dụng khi đo trong hệ thống điện dân dụng và công nghiệp.
• Vật liệu vỏ máy và linh kiện bên trong có khả năng cách điện tốt, chống rò điện, chịu va đập và phù hợp với điều kiện sử dụng thực tế tại Việt Nam.
• Hoạt động ổn định trong điều kiện môi trường nhiệt đới, dải nhiệt độ làm việc rộng, phù hợp cho thi công công trình, bảo trì hệ thống điện và kiểm tra thiết bị.

Trước khi được đưa ra thị trường, mỗi máy Kyoritsu 3166 đều được đơn vị phân phối chính hãng tại Việt Nam kiểm tra ngoại quan, thử nghiệm vận hành và hiệu chuẩn cơ bản, nhằm đảm bảo thiết bị sẵn sàng sử dụng ngay khi bàn giao cho khách hàng.

Chứng Chỉ và Nguồn Gốc (CO/CQ)

Kyoritsu 3166 là sản phẩm chính hãng đến từ thương hiệu Kyoritsu – Nhật Bản, được nhập khẩu chính ngạch và đi kèm đầy đủ chứng từ pháp lý.

• CO (Certificate of Origin): Xác nhận rõ ràng xuất xứ sản phẩm, đảm bảo minh bạch trong quá trình nhập khẩu.
• CQ (Certificate of Quality): Chứng minh thiết bị đạt tiêu chuẩn chất lượng theo quy định của nhà sản xuất và đã được kiểm tra tại nhà máy.

Khách hàng mua sản phẩm tại các đại lý phân phối chính thức như Thương Tín có thể yêu cầu cung cấp bản sao CO/CQ kèm hóa đơn VAT để phục vụ cho công tác nghiệm thu, kiểm định an toàn điện, đấu thầu hoặc hồ sơ kỹ thuật.

Bảo hành và Phụ tùng thay thế

Chính sách bảo hành

• Thời gian bảo hành: 12 tháng kể từ ngày mua, áp dụng cho các lỗi kỹ thuật phát sinh từ nhà sản xuất.
• Hình thức bảo hành: Sửa chữa hoặc thay thế linh kiện tùy theo mức độ hư hỏng.
• Không áp dụng bảo hành: Các trường hợp rơi vỡ, thấm nước, cháy nổ do sử dụng sai điện áp hoặc tác động ngoại lực.

Địa điểm tiếp nhận bảo hành:
Trung tâm kỹ thuật Thương Tín – 232/14 Đường số 9, Phường Thông Tây Hội, TP. Hồ Chí Minh.

Phụ tùng và linh kiện

Kyoritsu 3166 hỗ trợ thay thế riêng lẻ các bộ phận như:

• Dây đo cách điện
• Que đo và đầu kẹp
• Vỏ bảo vệ và phụ kiện đi kèm

Toàn bộ linh kiện thay thế đều là phụ kiện chính hãng Kyoritsu, đảm bảo độ tương thích và độ an toàn khi sử dụng lâu dài.

Ngoài ra, Thương Tín còn cung cấp các dịch vụ:

• Hiệu chuẩn định kỳ thiết bị đo điện
• Kiểm tra độ chính xác và an toàn điện
• Bảo trì, vệ sinh thiết bị theo yêu cầu doanh nghiệp

Lưu ý khi sử dụng

Máy đo điện trở cách điện Kyoritsu 3166 có tuổi thọ cao (trên 5 năm) nếu được sử dụng và bảo quản đúng cách. Người dùng nên:

• Tránh đo vượt dải điện áp khuyến nghị của nhà sản xuất.
• Không để thiết bị trong môi trường ẩm ướt hoặc nhiệt độ quá cao.
• Thực hiện hiệu chuẩn định kỳ để duy trì độ chính xác và đảm bảo an toàn trong quá trình đo kiểm.
