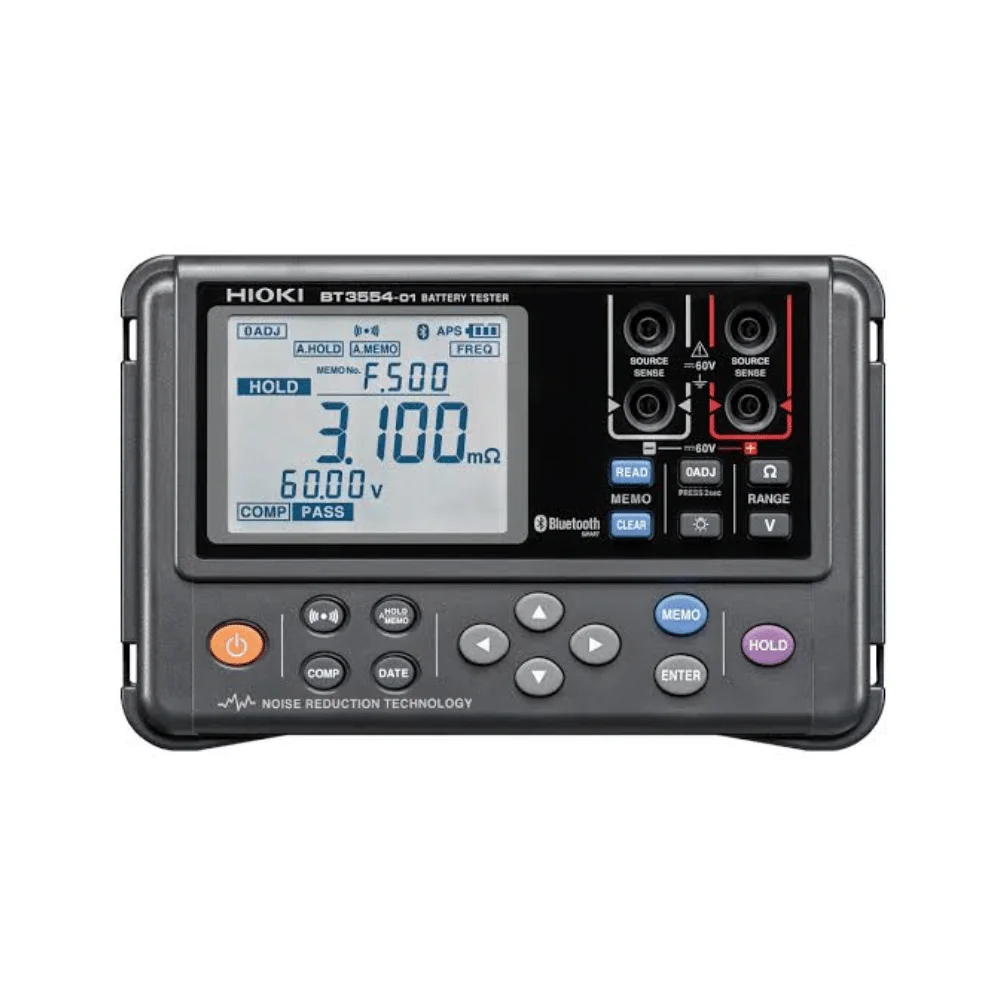

Máy đo nội trở ắc quy Hioki BT3554-01

Giới thiệu về máy đo nội trở ắc quy Hioki BT3554-01

Máy đo điện trở trong ắc quy Hioki BT3554-01 là máy đo nội trở ắc quy chuyên dụng được thiết kế để kiểm tra nhanh tình trạng của pin và ắc quy trong các hệ thống UPS, trung tâm dữ liệu, viễn thông và nguồn dự phòng. Thiết bị cho phép đo trực tiếp trên hệ thống đang hoạt động mà không cần ngắt nguồn, giúp giảm thời gian bảo trì và hạn chế ảnh hưởng đến quá trình vận hành.

Máy sử dụng phương pháp đo điện trở AC 4 cực kết hợp công nghệ giảm nhiễu, cho kết quả đo chính xác về nội trở, điện áp và nhiệt độ của ắc quy. Ngoài ra, BT3554-01 còn tích hợp bộ nhớ lưu tới 6.000 dữ liệu, kết nối USB và Bluetooth®, giúp truyền dữ liệu nhanh chóng đến máy tính hoặc thiết bị di động để quản lý và lập báo cáo.

Tính năng nổi bật

• Đo nội trở, điện áp và nhiệt độ đồng thời.
• Đo không cần tắt hệ thống UPS.
• Phương pháp đo 4 cực AC chính xác cao.
• Kết nối Bluetooth® và USB.
• Lưu trữ tới 6.000 bộ dữ liệu.
• Chức năng so sánh đánh giá tình trạng ắc quy.
• Tự động lưu kết quả đo.
• Hỗ trợ nhiều loại dây đo tùy chọn.
• Thời gian đo chỉ 100 ms.
• Phù hợp kiểm tra ắc quy VRLA và UPS.

Đặc điểm nổi bật

• Đo trên hệ thống đang mang điện.
• Công nghệ đo 4 cực giảm ảnh hưởng điện trở dây đo.
• Hiển thị đồng thời điện trở, điện áp và nhiệt độ.
• Bộ nhớ trong lưu đến 6.000 phép đo.
• Kết nối Bluetooth® truyền dữ liệu không dây.
• Hỗ trợ phần mềm quản lý trên máy tính.
• Chức năng Comparator đánh giá nhanh tình trạng pin.
• Tự động lưu dữ liệu sau mỗi lần đo.
• Thiết kế nhỏ gọn, dễ thao tác hiện trường.
• Thời lượng pin khoảng 8,5 giờ.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra ắc quy UPS.
• Bảo trì hệ thống nguồn dự phòng.
• Đánh giá tình trạng pin viễn thông.
• Kiểm tra ngân hàng ắc quy trong trung tâm dữ liệu.
• Bảo dưỡng hệ thống điện công nghiệp.
• Kiểm tra ắc quy tại trạm BTS.
• Đánh giá tuổi thọ và chất lượng ắc quy.
• Quản lý bảo trì hệ thống lưu trữ năng lượng.

Phụ kiện sản phẩm

• 08 pin kiềm AA (LR6)
• Bộ bảo vệ máy
• Cáp USB
• Hướng dẫn sử dụng

Phụ kiện tùy chọn

• Dây đo kẹp có cảm biến nhiệt 9460
• Dây đo chân cắm L2020
• Dây đo chân cắm 9772
• Công tắc điều khiển từ xa 94661

Hướng dẫn thao tác nhanh với Hioki BT3554-01

Các bước kiểm tra ắc quy đúng cách, từ kết nối đầu đo, đo nội trở, điện áp và nhiệt độ đến lưu dữ liệu, đồng thời lưu ý những yếu tố ảnh hưởng đến độ chính xác và an toàn khi sử dụng.

Quy trình kiểm tra ắc quy

Để kết quả đo nội trở và điện áp có độ tin cậy cao, người dùng nên thực hiện theo trình tự dưới đây:

Bước 1: Chuẩn bị thiết bị và ắc quy

Kiểm tra tình trạng máy đo, dây đo và đầu tiếp xúc trước khi bắt đầu. Đảm bảo các đầu cực của ắc quy không bị oxy hóa, bám bụi hoặc có lớp bẩn làm ảnh hưởng đến khả năng tiếp xúc. BT3554-01 có thể thực hiện phép đo trên ắc quy đang được kết nối trong hệ thống, với điện áp đầu vào cho phép lên đến 60 V DC.

Bước 2: Xác định giá trị tham chiếu

Trước khi đánh giá một bộ ắc quy đã qua sử dụng, nên đo và lưu lại thông số của ắc quy mới hoặc ắc quy được xác định đang ở trạng thái tốt. Đây là cơ sở để so sánh sự thay đổi của nội trở và điện áp trong những lần kiểm tra tiếp theo. HIOKI lưu ý rằng ngưỡng đánh giá PASS/WARNING/FAIL cần được xác định dựa trên loại, dung lượng và thông số của nhà sản xuất ắc quy.

Bước 3: Kết nối que đo với cực ắc quy

Đưa các đầu đo tiếp xúc đúng vị trí trên hai cực của ắc quy. Với phương pháp đo AC 4 cực, cần đảm bảo các điểm tiếp xúc ổn định để hạn chế ảnh hưởng của điện trở tiếp xúc đến kết quả. Không để đầu đo chạm chập giữa hai cực trong quá trình thao tác.

Bước 4: Tiến hành đo

Sau khi tiếp xúc ổn định, BT3554-01 sẽ đồng thời kiểm tra nội trở và điện áp DC của ắc quy. Thiết bị sử dụng phương pháp đo AC 4 cực, cho phép phát hiện những thay đổi nhỏ về điện trở bên trong mà không cần tháo ắc quy khỏi hệ thống trong các ứng dụng phù hợp.

Bước 5: Theo dõi kết quả trên màn hình

Quan sát giá trị nội trở, điện áp đầu cực và nhiệt độ hiển thị trên thiết bị. Khi theo dõi nhiều ắc quy trong cùng một hệ thống, nên ghi nhận dữ liệu theo từng cell hoặc từng bình để thuận tiện so sánh giữa các lần bảo trì.

Bước 6: Lưu và quản lý dữ liệu

BT3554-01 hỗ trợ lưu kết quả đo vào bộ nhớ trong, đồng thời có USB và Bluetooth® để phục vụ việc truyền và quản lý dữ liệu. Với phiên bản có Bluetooth®, dữ liệu có thể được chuyển sang thiết bị di động thông qua ứng dụng GENNECT Cross của HIOKI.

Bước 7: Đánh giá mức độ suy giảm

Không nên chỉ dựa vào một giá trị đo đơn lẻ để kết luận ắc quy tốt hay hỏng. Cách đáng tin cậy hơn là theo dõi xu hướng thay đổi nội trở và điện áp theo thời gian. Đối với ắc quy chì-axit kín, HIOKI cho biết nội trở có xu hướng tăng đáng kể khi ắc quy suy giảm; giá trị tăng khoảng 1,5 đến 2 lần so với ban đầu có thể được dùng như một dấu hiệu tham khảo, nhưng ngưỡng thay thế thực tế vẫn phải căn cứ vào thông số của nhà sản xuất.

Chu kỳ hiệu chuẩn khuyến nghị

Đối với máy đo nội trở pin Hioki BT3554-01, nên thực hiện hiệu chuẩn định kỳ theo yêu cầu quản lý thiết bị đo của đơn vị và tần suất sử dụng thực tế. Nếu thiết bị được dùng thường xuyên trong công tác bảo trì ắc quy, kiểm tra hệ thống điện hoặc cần độ tin cậy cao, nên xây dựng lịch hiệu chuẩn cố định và kiểm tra lại khi máy có dấu hiệu sai lệch bất thường.

Khi hiệu chuẩn, nên sử dụng thiết bị chuẩn và quy trình phù hợp với tài liệu hiệu chuẩn của HIOKI.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản để tăng tuổi thọ thiết bị

Sau khi sử dụng máy kiểm tra nội trở ắc quy, nên vệ sinh nhẹ phần đầu đo và dây kết nối, tránh để bụi bẩn hoặc chất điện phân bám lâu trên các bộ phận tiếp xúc. Bảo quản thiết bị ở nơi khô, sạch, tránh ánh nắng trực tiếp, nhiệt độ và độ ẩm quá cao.

Đặc biệt, không nên cuộn hoặc bẻ gập mạnh dây đo trong thời gian dài vì có thể làm ảnh hưởng đến độ bền của dây và chất lượng tiếp xúc. Khi không sử dụng trong thời gian dài, nên tháo pin khỏi thiết bị để hạn chế nguy cơ rò rỉ.

So sánh sản phẩm cùng phân khúc

Nên mua máy phân tích pin ắc quy Hioki BT3554-01 ở đâu uy tín?

Nếu bạn đang tìm kiếm máy đo nội trở ắc quy Hioki BT3554-01 chính hãng, việc lựa chọn nhà phân phối uy tín là yếu tố quan trọng để đảm bảo độ chính xác của thiết bị, nguồn gốc xuất xứ rõ ràng và chế độ hỗ trợ kỹ thuật lâu dài.

Tại Thương Tín, model Hioki BT3554-01 được phân phối chính hãng với đầy đủ giấy tờ chứng nhận, phù hợp cho các đơn vị bảo trì hệ thống UPS, trung tâm dữ liệu, nhà máy, trạm viễn thông và kỹ sư điện công nghiệp

FAQ – Những câu hỏi khách hàng thường quan tâm về Hioki BT3554-01

Máy kiểm tra nội trở ắc quy Hioki BT3554-01 có phát hiện được ắc quy sắp hỏng không?

Có. Thiết bị giúp xác định tình trạng suy giảm của ắc quy thông qua giá trị nội trở và điện áp, từ đó hỗ trợ phát hiện sớm các bình có nguy cơ hỏng hóc trước khi xảy ra sự cố.

Máy có kiểm tra được ắc quy đang lắp trong hệ thống UPS không?

Có. Máy kiểm tra pin và ắc quy Hioki BT3554-01 được thiết kế để đo trực tiếp trên hệ thống UPS, tủ điện, trạm viễn thông mà không cần tháo rời ắc quy, giúp tiết kiệm thời gian bảo trì.

Dữ liệu đo có xuất sang máy tính để lập báo cáo được không?

Có. Thiết bị hỗ trợ kết nối USB và Bluetooth®, cho phép lưu trữ đến 6.000 bộ dữ liệu và xuất báo cáo phục vụ quản lý, bảo trì hoặc nghiệm thu.
