Bộ thiết bị kiểm tra pin ắc quy BT3554-52 PRO KIT

Giới thiệu về bộ thiết bị kiểm tra pin ắc quy Hioki BT3554-52 PRO KIT

Bộ thiết bị đo kiểm pin ắc quy Hioki BT3554-52 PRO KIT là bộ thiết bị chuyên dụng dùng để kiểm tra tình trạng pin và ắc quy, hỗ trợ đo nội trở, điện áp DC và nhiệt độ với độ chính xác cao. Thiết bị được thiết kế phục vụ công tác bảo trì định kỳ các hệ thống UPS, trung tâm dữ liệu, trạm viễn thông, hệ thống năng lượng và các bộ lưu điện công nghiệp nhằm phát hiện sớm các ắc quy suy giảm chất lượng.

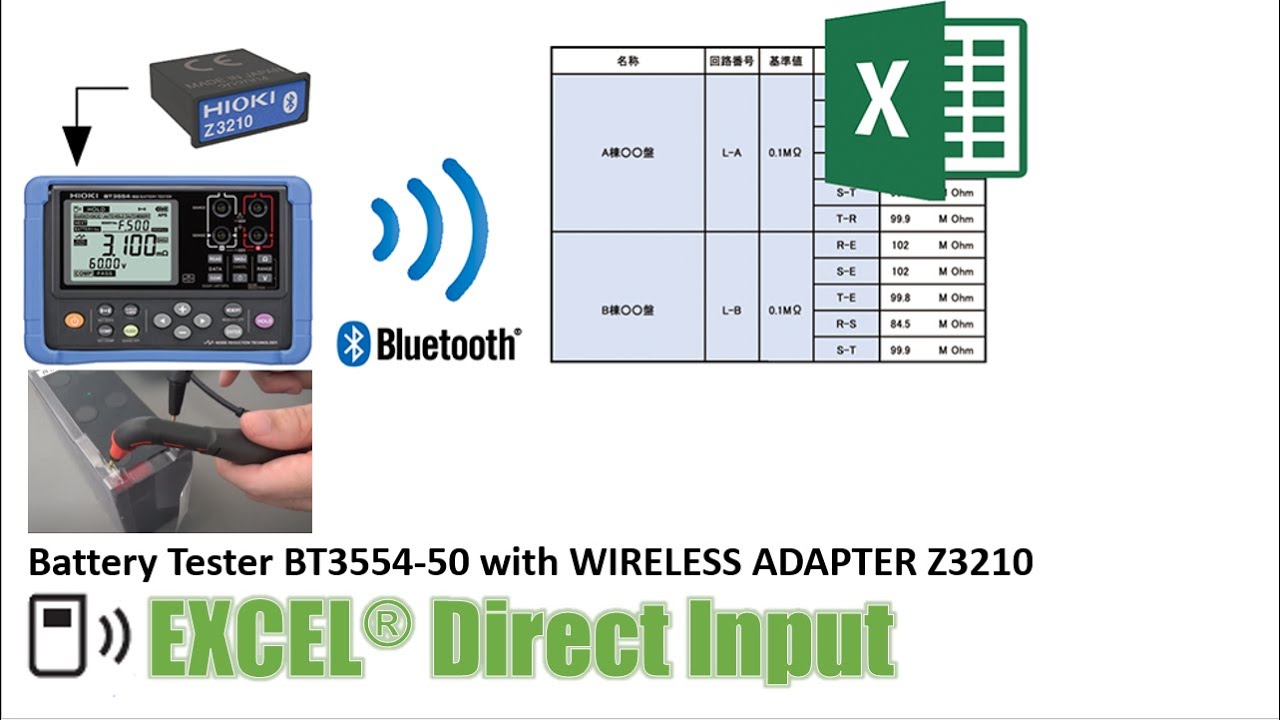

Bộ sản phẩm tích hợp giao tiếp USB và hỗ trợ kết nối không dây thông qua Wireless Adapter Z3210 (tùy chọn), giúp truyền dữ liệu nhanh sang máy tính hoặc thiết bị di động để phân tích và lập báo cáo bằng phần mềm GENNECT One. Với thời gian đo chỉ khoảng 100 ms, BT3554-52 PRO KIT giúp nâng cao hiệu quả kiểm tra số lượng lớn ắc quy trong thời gian ngắn.

Tính năng nổi bật

• Đo nội trở ắc quy, điện áp DC và nhiệt độ trên cùng một thiết bị.
• Phương pháp đo 4 cực AC cho kết quả có độ chính xác cao.
• Dải đo nội trở từ 0.000 mΩ đến 3.100 Ω.
• Đo điện áp DC đến ±60 V.
• Đo nhiệt độ từ -10°C đến 60°C.

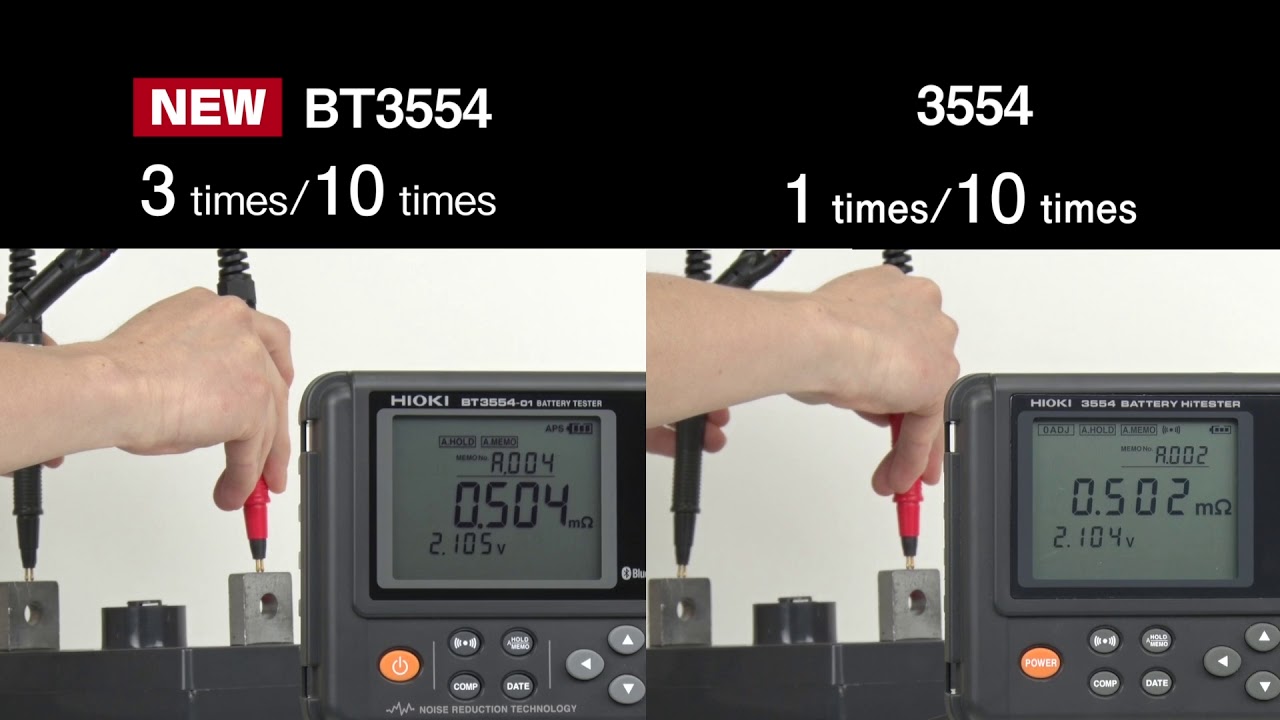

• Thời gian đo nhanh chỉ khoảng 100 ms.
• Giao tiếp USB 2.0 và hỗ trợ kết nối không dây qua Wireless Adapter Z3210.
• Tương thích phần mềm GENNECT One để quản lý và xuất dữ liệu.
• Màn hình LCD FSTN hiển thị rõ ràng.
• Thời lượng pin lên đến 8,3 giờ làm việc liên tục.
• Bảo hành chính hãng 3 năm.

Đặc điểm nổi bật

• Đo đồng thời nội trở, điện áp DC và nhiệt độ của ắc quy.
• Phương pháp đo 4 cực AC cho độ chính xác cao.
• Thời gian đo nhanh chỉ 100 ms, tăng hiệu quả kiểm tra.
• Tốc độ cập nhật màn hình 3 lần/giây.
• Quản lý, lưu trữ và xuất dữ liệu bằng GENNECT One.
• Đo nội trở từ 0.000 mΩ đến 3.100 Ω.
• Đo điện áp DC lên đến ±60 V.
• Thiết kế bền bỉ, phù hợp môi trường công nghiệp.
• Tiêu chuẩn an toàn EN 61010.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra và bảo trì hệ thống UPS.
• Đánh giá tình trạng ắc quy tại trung tâm dữ liệu (Data Center).
• Kiểm tra hệ thống pin tại trạm BTS, viễn thông.
• Bảo trì hệ thống lưu trữ năng lượng ESS.
• Kiểm tra ắc quy trong nhà máy, bệnh viện và tòa nhà.
• Đánh giá chất lượng pin công nghiệp trước khi thay thế.
• Bảo dưỡng định kỳ hệ thống nguồn dự phòng.

Phụ kiện sản phẩm

• Máy đo Hioki BT3554-52
• Pin kiềm AA (LR6) × 8
• Dây đo loại kim L2020
• Hộp đựng C1014
• Vỏ bảo vệ Z5041
• Bộ cầu chì Z5050
• Bảng hiệu chỉnh 0 Ω (0 Adj Board)
• Dây đeo cổ
• Cáp USB
• Đĩa phần mềm GENNECT One
• Hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo

Để kiểm tra tình trạng pin ắc quy chính xác và an toàn, người dùng cần thao tác đúng cách từ khâu kết nối dây đo, điều chỉnh mức 0 đến khi đọc và đánh giá kết quả. Dưới đây là các bước sử dụng Hioki BT3554-52 cùng những lưu ý quan trọng khi thực hiện phép đo.

Quy trình kiểm tra ắc quy bằng Hioki BT3554-52

Trước khi bắt đầu, cần kiểm tra tình trạng thiết bị, dây đo và nguồn pin. Khuyến nghị xác nhận dây đo không bị hỏng, mức pin đủ dùng và các cực ắc quy không bị phủ lớp cách điện hoặc bụi bẩn làm ảnh hưởng đến tiếp xúc.

Bước 1: Kết nối dây đo

Cắm dây đo L2020 vào đúng 4 cực trên thiết bị gồm SOURCE (+), SOURCE (−), SENSE (+) và SENSE (−). Với cấu trúc đo 4 cực, các đầu SOURCE đảm nhiệm việc cấp dòng đo, trong khi SENSE thu nhận điện áp để hạn chế ảnh hưởng của điện trở dây và điện trở tiếp xúc.

Bước 2: Khởi động thiết bị

Nhấn giữ phím nguồn ít nhất 1 giây để bật máy. Khi sử dụng lần đầu, thiết lập ngày và giờ để dữ liệu đo được lưu đúng thời gian.

Bước 3: Chọn phạm vi đo

Nhấn phím Ω để lựa chọn thang đo nội trở phù hợp: 3 mΩ, 30 mΩ, 300 mΩ hoặc 3 Ω. Với điện áp DC, thiết bị có hai phạm vi 6 V và 60 V. Nên chọn thang phù hợp với loại ắc quy đang kiểm tra để có độ phân giải tốt.

Bước 4: Điều chỉnh mức 0

Nhấn phím 0ADJ, sau đó dùng bảng điều chỉnh mức 0 đi kèm để tạo kết nối ngắn mạch đúng theo hướng dẫn. Khi màn hình hiển thị [0ADJ] nhấp nháy, giữ các đầu đo tiếp xúc đúng cách cho đến khi thiết bị hoàn tất hiệu chỉnh. Đây là bước nên thực hiện khi cần nâng cao độ chính xác, đặc biệt ở thang nội trở thấp.

Bước 5: Tiến hành đo ắc quy

Đặt đầu đo đỏ vào cực dương (+) và đầu đo đen vào cực âm (−). Đảm bảo cả bốn chân của dây đo L2020 tiếp xúc ổn định với cực ắc quy. Không đo trên vị trí bị phủ lớp cách điện; nếu cần, làm sạch bề mặt cực trước khi kiểm tra.

Bước 6: Đọc kết quả

Sau khi tiếp xúc ổn định, thiết bị kiểm tra ắc quy hiển thị đồng thời nội trở và điện áp DC. Có thể sử dụng chức năng Auto Hold để tự động giữ kết quả khi giá trị ổn định và Auto Memory để lưu dữ liệu sau phép đo.

Bước 7: Đánh giá tình trạng ắc quy

Không nên đánh giá độ chai chỉ dựa vào một con số cố định. Hioki khuyến nghị lấy nội trở và điện áp của ắc quy mới hoặc ắc quy còn tốt cùng loại làm giá trị tham chiếu. Theo ví dụ trong manual, nội trở tăng khoảng 1,5 lần có thể được dùng làm ngưỡng cảnh báo và khoảng 2 lần là mức cần xem xét thay thế; tuy nhiên giá trị thực tế phụ thuộc nhà sản xuất, model và loại ắc quy.

Bước 8: Đo nhiệt độ khi cần

Nếu sử dụng dây đo kẹp có cảm biến nhiệt độ 9460, kết nối đầu dây vào cổng TEMP.SENSOR. Thiết bị sẽ nhận diện cảm biến và tự động hiển thị nhiệt độ. Với BT3554-52, cảm biến 9460 là phụ kiện tùy chọn, không phải dây L2020 tiêu chuẩn.

Bước 9: Lưu và xuất dữ liệu

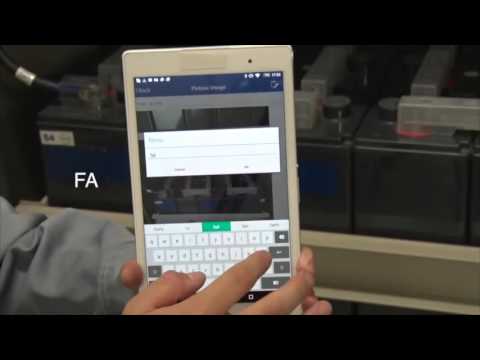

Kết quả có thể được lưu trong bộ nhớ thiết bị. Sau đó, người dùng có thể truyền dữ liệu sang máy tính thông qua USB hoặc sử dụng Z3210 để giao tiếp không dây với thiết bị di động tương thích. GENNECT ONE cũng hỗ trợ quản lý dữ liệu đo trên máy tính.

Chu kỳ hiệu chuẩn khuyến nghị cho thiết bị kiểm tra ắc quy

Hioki không quy định một khoảng thời gian hiệu chuẩn cố định cho BT3554-52. Manual nêu rõ chu kỳ hiệu chuẩn nên được xác định dựa trên tình trạng thiết bị và môi trường sử dụng, đồng thời khuyến nghị thực hiện hiệu chuẩn định kỳ tại Hioki hoặc đơn vị được ủy quyền.

Với thiết bị thường xuyên dùng để kiểm tra UPS, hệ thống lưu trữ năng lượng hoặc bảo trì nhiều cụm ắc quy, người dùng có thể xây dựng lịch hiệu chuẩn định kỳ dựa trên tần suất sử dụng, yêu cầu quản lý chất lượng và độ chính xác cần thiết. Nếu phát hiện kết quả đo có dấu hiệu bất thường hoặc sai lệch so với thiết bị tham chiếu, nên đưa máy đo nội trở ắc quy đi kiểm tra sớm thay vì chờ đến lịch định kỳ.

Lỗi thường gặp và cách khắc phục

Hướng dẫn bảo quản và bảo trì

• Vệ sinh thân máy và đầu đo bằng khăn mềm, khô; tránh dùng dung môi hoặc hóa chất mạnh.
• Giữ các đầu tiếp xúc của dây đo sạch, không để bụi bẩn hoặc oxy hóa ảnh hưởng đến kết quả.
• Không để thiết bị ở nơi có nhiệt độ, độ ẩm cao, bụi nhiều hoặc tiếp xúc trực tiếp với ánh nắng.
• Tháo pin AA alkaline nếu không sử dụng thiết bị trong thời gian dài để hạn chế nguy cơ rò rỉ pin.
• Kiểm tra dây đo định kỳ, thay thế nếu phát hiện đứt, nứt, biến dạng hoặc hư hỏng lớp cách điện.
• Bảo quản thiết bị trong hộp đựng sau khi sử dụng để hạn chế va đập và bụi bẩn.
• Thực hiện hiệu chuẩn định kỳ tùy theo tần suất sử dụng và yêu cầu độ chính xác.
• Không tự ý tháo máy hoặc sửa chữa các bộ phận bên trong; nên liên hệ đơn vị kỹ thuật được ủy quyền khi thiết bị gặp sự cố.

So sánh sản phẩm cùng phân khúc

Địa chỉ bán bộ kiểm tra tình trạng pin ắc quy Hioki BT3554-52 PRO KIT uy tín tại TP.HCM

Thương Tín hiện là một trong những đơn vị cung cấp thiết bị kiểm tra pin ắc quy uy tín tại TP.HCM, phục vụ khách hàng trên toàn quốc.

Ưu điểm khi mua hàng tại Thương Tín:

• Kho hàng luôn sẵn, giao nhanh toàn quốc.
• Hỗ trợ vận chuyển đến công trình, nhà máy và doanh nghiệp.
• Kiểm tra sản phẩm trước khi nhận hàng.
• Cam kết đúng model, đúng cấu hình.
• Hoàn tiền nếu phát hiện hàng giả hoặc hàng kém chất lượng.

FAQ – Những câu hỏi khách hàng quan tâm

Bộ thiết bị kiểm tra ắc quy Hioki BT3554-52 PRO KIT có phát hiện được bình ắc quy sắp hỏng không?

Có. Thiết bị đo nội trở, điện áp và nhiệt độ để đánh giá tình trạng thực tế của pin. Nhờ đó, kỹ thuật viên có thể phát hiện sớm những bình ắc quy bị chai, suy giảm hiệu suất hoặc có nguy cơ hỏng hóc trước khi xảy ra sự cố.

Có cần ngắt nguồn hệ thống khi kiểm tra ắc quy không?

Không nhất thiết. Bộ thiết bị phân tích pin ắc quy Hioki BT3554-52 PRO KIT được thiết kế để kiểm tra các hệ thống UPS và pin dự phòng đang hoạt động, giúp doanh nghiệp giảm thời gian dừng máy và hạn chế ảnh hưởng đến quá trình vận hành.

Nếu hệ thống có hàng trăm bình ắc quy thì việc kiểm tra có mất nhiều thời gian không?

Không. Thiết bị có thời gian đo chỉ khoảng 100 ms, giúp kỹ thuật viên kiểm tra nhanh số lượng lớn ắc quy trong thời gian ngắn, tiết kiệm đáng kể chi phí bảo trì.
