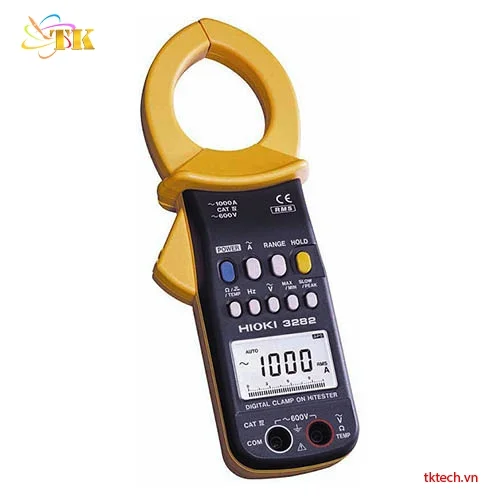

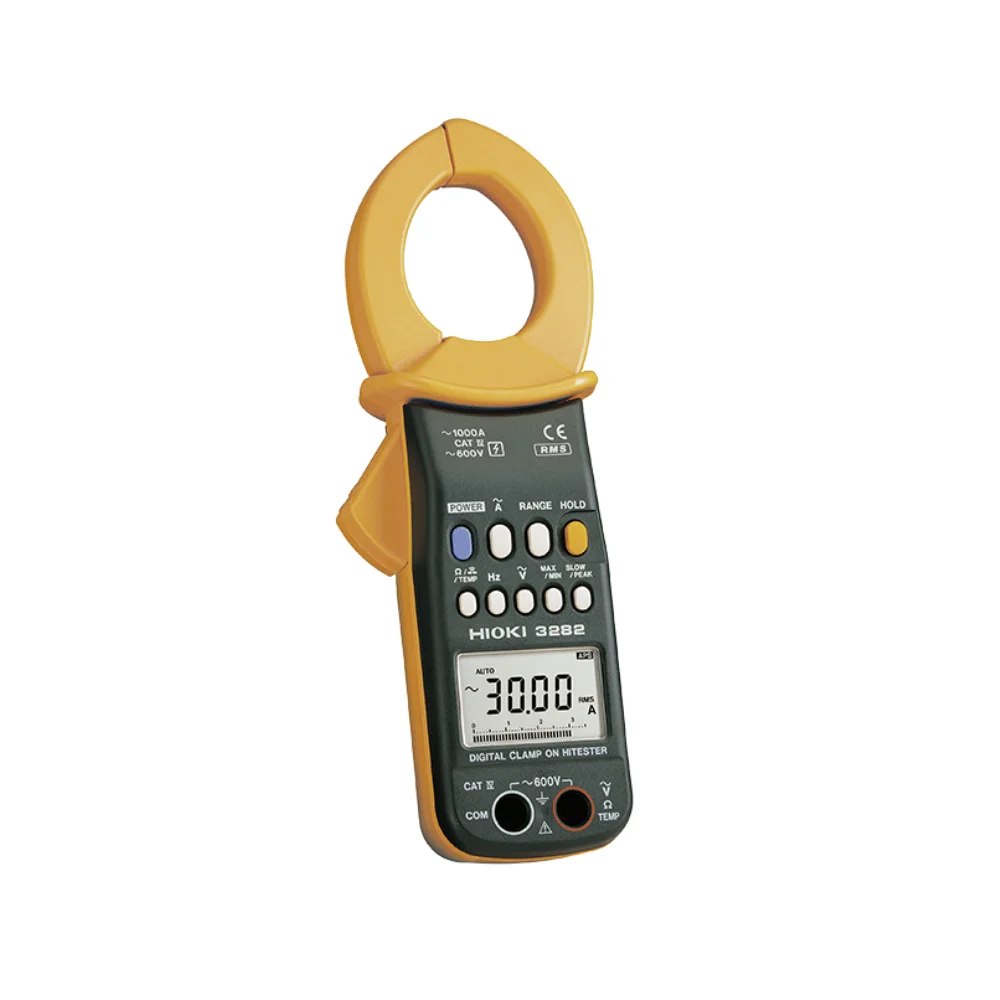

Ampe kìm Hioki 3282

Giới thiệu về ampe kìm Hioki 3282

Thiết bị đo dòng điện dạng kẹp Hioki 3282 là thiết bị đo dòng điện True RMS đến 1000A, được thiết kế cho các công việc kiểm tra và bảo trì hệ thống điện. Thiết bị có cấu trúc chắc chắn, phù hợp sử dụng lâu dài trong môi trường công nghiệp.

Dòng máy hỗ trợ đo dòng AC, điện áp AC, tần số, điện trở và giá trị đỉnh của dạng sóng. Công nghệ True RMS giúp duy trì độ chính xác khi kiểm tra các dòng điện có dạng sóng bị biến dạng.

Tính năng nổi bật

• Đo dòng AC lên đến 1000A
• Đo True RMS trong dải 40 Hz – 1 kHz
• Đo điện áp AC đến 600V
• Đo tần số đến 1000 Hz
• Đo điện trở và kiểm tra thông mạch
• Đo giá trị đỉnh dòng điện và điện áp
• Kiểm tra độ méo dạng sóng bằng Crest Factor
• Thiết kế không cầu chì, bảo vệ đến 600V AC

Đặc điểm nổi bật

• Hàm kẹp đường kính φ46 mm
• Dải đo dòng 30 – 1000A AC
• Hỗ trợ ghi giá trị MAX/MIN/AVG
• Có chức năng giữ giá trị đo
• Tự động tắt nguồn khi không sử dụng
• Màn hình LCD tối đa 3000 counts
• Thiết kế chắc chắn, phù hợp kiểm tra điện tại hiện trường

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra dòng điện trong hệ thống điện
• Đo tải AC trong tủ điện và bảng điện
• Kiểm tra thiết bị điện công nghiệp
• Phân tích dòng điện có dạng sóng biến dạng
• Kiểm tra, bảo trì và sửa chữa hệ thống điện

Phụ kiện sản phẩm

• Que đo L9207-10
• Hộp đựng 9399
• Dây đeo tay
• Pin mangan 6F22 ×1
• Hướng dẫn sử dụng

Các lưu ý giúp kéo dài tuổi thọ Hioki 3282

Quy trình kiểm tra máy đo Hioki 3282 trước khi sử dụng

Trước khi đưa ampe kìm Hioki 3282 vào đo điện, nên kiểm tra nhanh tình trạng thiết bị để hạn chế sai số và đảm bảo an toàn, đặc biệt khi làm việc trên các mạch điện đang mang điện.

Bước 1: Kiểm tra ngoại quan

Quan sát toàn bộ thân máy, hàm kẹp, cần gạt, màn hình LCD và các đầu nối. Không sử dụng nếu phát hiện vết nứt, hư hỏng hoặc dấu hiệu bất thường trên thiết bị. Với que đo L9207-10, cần kiểm tra lớp cách điện; nếu phần lõi màu trắng hoặc đỏ bên trong dây bị lộ ra thì không nên tiếp tục sử dụng.

Bước 2: Kiểm tra pin

Lắp pin 9 V loại 6F22 đúng cực, sau đó nhấn POWER để khởi động. Khi bật máy, màn hình sẽ sáng các phân đoạn trong thời gian ngắn, hiển thị model rồi thanh biểu đồ cho biết tình trạng pin. Nếu xuất hiện cảnh báo pin yếu, độ chính xác không còn được đảm bảo và nên thay pin mới trước khi đo.

Bước 3: Kiểm tra chế độ đo

Sau khi khởi động, đồng hồ kẹp dòng mặc định chuyển sang chế độ đo dòng điện AC. Kiểm tra màn hình để chắc chắn thiết bị đang ở đúng chức năng cần sử dụng. Hioki 3282 hỗ trợ đo dòng AC True RMS, điện áp AC, tần số, điện trở, thông mạch và các giá trị Peak/Crest Factor.

Bước 4: Kiểm tra khả năng đo dòng

Khi đo dòng bằng ampe kìm Hioki, chỉ kẹp một dây dẫn vào giữa hàm kẹp. Không kẹp đồng thời dây pha và dây trung tính vì từ trường của hai dây có thể triệt tiêu nhau, khiến kết quả không phản ánh đúng dòng điện cần đo. Manual cũng yêu cầu đặt dây dẫn gần vị trí trung tâm của hàm kẹp để thực hiện phép đo.

Cách đo dòng điện AC bằng Hioki 3282

1. Nhấn POWER để bật thiết bị.
2. Đưa một dây dẫn cần kiểm tra vào giữa hàm kẹp.
3. Đóng hàm kẹp hoàn toàn quanh dây dẫn.
4. Ở chế độ AUTO, máy tự lựa chọn khoảng đo phù hợp và hiển thị giá trị dòng điện hiệu dụng RMS trên màn hình số và biểu đồ thanh.
5. Nếu cần chọn thủ công, nhấn RANGE để lần lượt chuyển qua các thang 30 A, 300 A, 600 A/1000 A và AUTO.
6. Khi giá trị dao động khó đọc, có thể sử dụng SLOW để giảm tốc độ cập nhật màn hình.
7. Nếu cần theo dõi giá trị cực đại, cực tiểu hoặc trung bình, sử dụng chức năng MAX/MIN/AVE.

Một lưu ý quan trọng khi sử dụng ampe kìm đo dòng AC 1000A này là dòng trên 600 A nên được đo trong thời gian ngắn. Manual cảnh báo nhiệt sinh ra tại hàm kẹp tăng theo dòng điện và có thể đạt mức nguy hiểm nếu duy trì dòng lớn trong thời gian dài.

Đo điện áp AC bằng que đo

Khi chuyển sang đo điện áp, kết nối que đo L9207-10 vào các đầu vào tương ứng rồi chọn chức năng điện áp. Hioki 3282 sử dụng phép đo True RMS và hỗ trợ các mức 300 V/600 V AC.

Trong môi trường CAT III và CAT IV, cần giữ nguyên ống cách điện trên đầu que đo để hạn chế nguy cơ chạm chập. Không sử dụng thiết bị trên đường dây vượt quá 600 Vrms và không dùng ở phía sơ cấp của máy cắt.

Ngoài giá trị RMS, người dùng có thể chuyển sang hiển thị Peak, Crest Factor hoặc Frequency khi cần phân tích sâu hơn tín hiệu điện.

Đo điện trở và kiểm tra thông mạch

Để đo điện trở, kết nối que đo vào thiết bị rồi chọn chức năng Ω. Hioki 3282 tự động chọn thang đo và hiển thị kết quả trên màn hình số cùng biểu đồ thanh.

Với kiểm tra thông mạch, máy phát âm báo khi điện trở vào khoảng 30 Ω hoặc thấp hơn. Tuy nhiên, cần đặc biệt lưu ý: không được đưa điện áp vào khi đang ở chế độ đo điện trở hoặc thông mạch. Nếu máy phát cảnh báo do có điện áp đầu vào, phải dừng phép đo ngay.

Theo dõi Peak, Crest Factor và tần số

Đây là nhóm tính năng khá đáng chú ý của đồng hồ kẹp dòng Hioki 3282, nhất là khi kiểm tra tải có dạng sóng không lý tưởng.

• PEAK: hiển thị giá trị đỉnh của dạng sóng.
• C.F.: hiển thị Crest Factor, được tính bằng giá trị đỉnh chia cho giá trị RMS.
• Hz: hiển thị tần số của dòng điện đang đo.
• FAST: tăng tốc độ cập nhật màn hình lên khoảng 4 lần/giây, phù hợp khi giá trị dòng tải thay đổi nhanh.
• REC: lưu và theo dõi giá trị MAX, MIN và AVE trong quá trình đo.

Manual lưu ý rằng chế độ PEAK không phải lựa chọn tối ưu để bắt các xung dòng khởi động tức thời có thời gian rất ngắn. Với dòng khởi động/inrush cần ghi nhận chính xác, Hioki khuyến nghị sử dụng các model phù hợp hơn như CM4371 hoặc CM4373.

Chu kỳ hiệu chuẩn khuyến nghị

Đối với Hioki 3282, manual quy định độ chính xác được đảm bảo trong 1 năm hoặc 10.000 lần đóng/mở hàm kẹp, tùy điều kiện nào đến trước. Đây là thông tin về thời gian/điều kiện đảm bảo độ chính xác của model, không nên diễn đạt thành “cứ đúng 1 năm bắt buộc phải hiệu chuẩn” trong mọi trường hợp.

Trong thực tế, chu kỳ hiệu chuẩn nên được cân nhắc dựa trên tần suất sử dụng, môi trường làm việc, mức độ quan trọng của kết quả đo và yêu cầu quản lý chất lượng. Hioki hiện cũng cho biết chu kỳ hiệu chuẩn nên được xác định theo tình trạng thiết bị và môi trường lắp đặt/sử dụng, đồng thời khuyến nghị thực hiện hiệu chuẩn định kỳ.

Có thể tham khảo cách áp dụng như sau:

Một điểm nữa khá quan trọng với ampe kìm 1000A Hioki 3282: thiết bị đã được Hioki xếp vào nhóm discontinued, với ngày ngừng sản phẩm được Hioki ghi nhận là 31/12/2018. Vì vậy nếu đang đánh giá một máy cũ, tuổi thiết bị và tình trạng linh kiện nên được xem xét song song với kết quả hiệu chuẩn.

Các lỗi thường gặp và hướng xử lý

Mẹo bảo quản và duy trì tuổi thọ thiết bị

Sau khi sử dụng đồng hồ kẹp Hioki 3282, nên mở hàm kẹp, kiểm tra nhanh bụi bẩn và lau thân máy bằng khăn mềm. Không bảo quản thiết bị ở nơi có ánh nắng trực tiếp, nhiệt độ hoặc độ ẩm cao hay nơi dễ ngưng tụ hơi nước. Manual cũng khuyến cáo tránh rung động, va đập và làm rơi thiết bị.

Khi không sử dụng trong thời gian dài, nên bảo quản thiết bị ở môi trường khô ráo và kiểm tra pin định kỳ. Nếu pin đã yếu hoặc có dấu hiệu rò rỉ, cần xử lý và thay thế đúng loại. Khi thay pin, phải đảm bảo đúng cực và không siết vít nắp sau quá chặt.

Lưu ý khi vệ sinh: không dùng các dung môi mạnh để lau vỏ máy. Với một thiết bị đo điện thuộc cấp bảo vệ CAT IV 600 V, việc giữ nguyên tình trạng cách điện của vỏ, hàm kẹp và que đo có ý nghĩa quan trọng không kém việc giữ độ chính xác của phép đo.

So sánh sản phẩm cùng phân khúc

Mua thiết bị đo dòng điện bằng kẹp Hioki 3282 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín là đơn vị cung cấp nhiều thương hiệu thiết bị đo uy tín như Hioki, FLIR, Testo, Kyoritsu, Fluke…

Trong đó, Hioki 3282 là dòng ampe kìm được nhiều kỹ sư và kỹ thuật viên lựa chọn nhờ khả năng đo True RMS, dải đo dòng điện lớn và thiết kế chắc chắn, phù hợp với môi trường làm việc thường xuyên.

Khi mua tại Thương Tín, khách hàng được cam kết:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
• Đầy đủ chứng từ CO/CQ theo yêu cầu.
• Giá bán cạnh tranh, phù hợp cho doanh nghiệp và kỹ thuật viên.
• Hỗ trợ tư vấn lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
• Hướng dẫn sử dụng và hỗ trợ kỹ thuật trong quá trình vận hành.

FAQ – Một số câu hỏi thường gặp

Ampe kìm Hioki 3282 có phù hợp để kiểm tra điện công nghiệp không?

Có. Máy đo dòng kẹp Hioki 3282 có khả năng đo dòng điện AC lên đến 1000A, đạt chuẩn an toàn CAT IV 600V, phù hợp để kiểm tra tủ điện, động cơ, máy móc và nhiều hệ thống điện công nghiệp.

Đồng hồ đo điện dạng kẹp Hioki 3282 có đo chính xác khi dòng điện bị nhiễu hoặc dạng sóng méo không?

Có. Thiết bị sử dụng công nghệ True RMS, giúp đo chính xác hơn trong các hệ thống có dạng sóng không hoàn toàn hình sin như biến tần, thiết bị điện tử công suất và một số hệ thống điện công nghiệp hiện đại.

Thiết bị kẹp đo dòng điện Hioki 3282 phù hợp với những đối tượng sử dụng nào?

Thiết bị phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì, đơn vị thi công M&E, nhà máy sản xuất và những người thường xuyên kiểm tra dòng điện, điện áp hoặc tình trạng hoạt động của thiết bị điện.
