Ampe kìm AC Hioki CM4002

Giới thiệu về ampe kìm AC Hioki CM4002

Thiết bị đo dòng điện AC dạng kìm Hioki CM4002 là thiết bị chuyên dụng dùng để đo dòng rò và dòng tải AC với công nghệ True RMS, giúp phát hiện sớm các sự cố rò điện nhằm hạn chế thời gian ngừng hoạt động của hệ thống điện. Thiết bị sử dụng cảm biến CT thế hệ mới có độ nhạy cao, đáp ứng tiêu chuẩn quốc tế IEC/EN 61557-13 dành cho ampe kìm đo dòng rò.

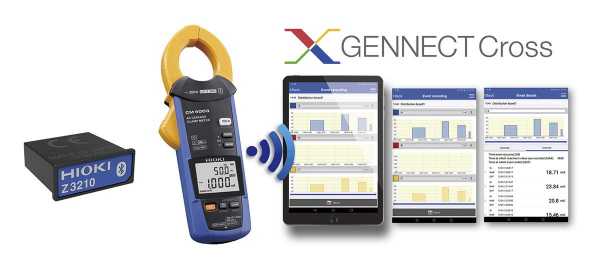

Máy hỗ trợ kết nối không dây thông qua Wireless Adapter Z3210 (tùy chọn), cho phép truyền dữ liệu đến điện thoại, máy tính bảng hoặc xuất trực tiếp sang Excel bằng ứng dụng GENNECT Cross. Thiết bị còn tích hợp nhiều chức năng hữu ích như ghi sự kiện, so sánh giá trị đo, đo dòng khởi động và phân tích sóng hài, đáp ứng tốt nhu cầu kiểm tra, bảo trì hệ thống điện công nghiệp và dân dụng.

Tính năng nổi bật

• Đo dòng rò AC và dòng tải AC với công nghệ True RMS.
• Phát hiện dòng rò cực nhỏ nhờ cảm biến CT có độ nhạy cao.
• Dải đo rộng từ 0.060 mA đến 200 A AC.
• Đáp ứng tiêu chuẩn IEC/EN 61557-13 về ampe kìm đo dòng rò.
• Hỗ trợ kết nối không dây qua Wireless Adapter Z3210 (tùy chọn).
• Truyền dữ liệu trực tiếp đến điện thoại, máy tính bảng hoặc Excel®.
• Tương thích ứng dụng GENNECT Cross để tạo báo cáo nhanh.
• Chức năng Comparator giúp kiểm tra đạt/không đạt nhanh chóng.
• Ghi lại các sự kiện nhảy GFCI và RCD để thuận tiện cho việc phân tích.
• Bộ lọc Low Pass Filter giúp giảm nhiễu do biến tần và thiết bị điện tử.
• Phân tích sóng hài đến bậc 30 khi kết hợp Wireless Adapter Z3210.
• Chuẩn an toàn CAT IV 300 V / CAT III 600 V.

Đặc điểm nổi bật

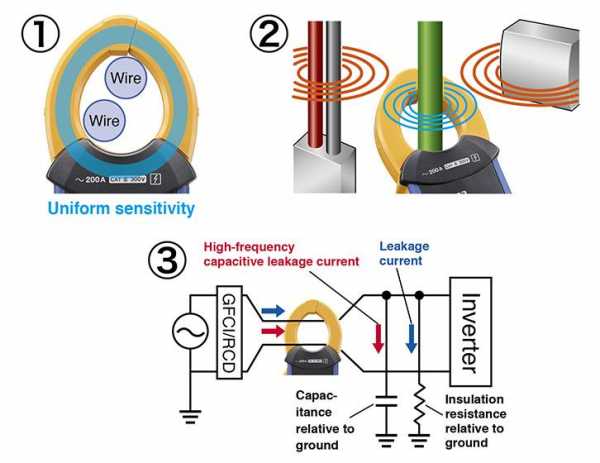

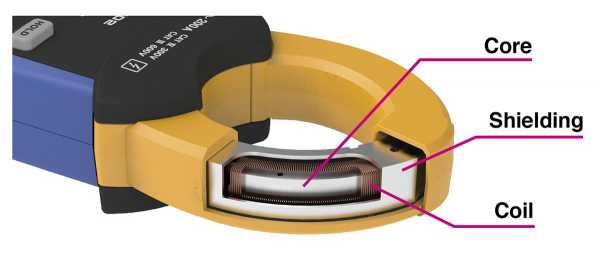

• Cảm biến CT độ nhạy cao: Lõi từ và lớp chắn từ có độ từ thẩm cao, giúp phát hiện dòng rò nhỏ và hạn chế ảnh hưởng từ trường ngoài.
• Đo chính xác trong ngàm kẹp: Cuộn dây CT đồng đều, duy trì độ nhạy ổn định dù dây dẫn nằm ở vị trí nào.
• Lọc nhiễu biến tần: Tích hợp Low Pass Filter giúp giảm ảnh hưởng của dòng rò điện dung tần số cao.

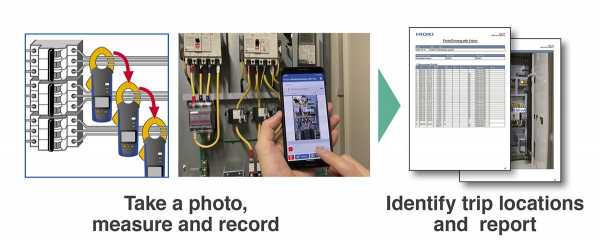

• Truyền dữ liệu không dây: Kết hợp Wireless Adapter Z3210 và GENNECT Cross để lưu dữ liệu, ghi chú, chụp ảnh và tạo báo cáo.

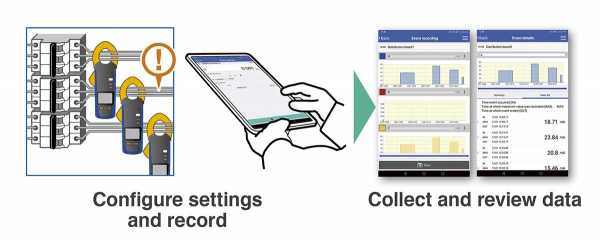

• Ghi nhận sự kiện nhảy CB: Lưu thời gian và giá trị dòng điện khi GFCI hoặc RCD tác động, hỗ trợ xác định nguyên nhân sự cố.

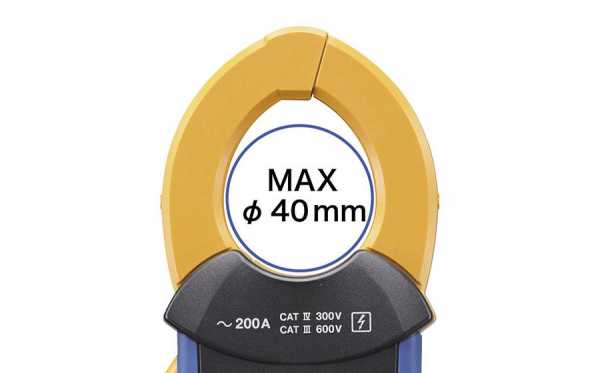

• Ngàm kẹp Ø40 mm: Kích thước lớn, phù hợp đo dây dẫn lớn hoặc nhiều dây cùng lúc.

Thông số kỹ thuật

Ứng dụng sản phẩm

• Kiểm tra dòng rò trong hệ thống điện dân dụng và công nghiệp.
• Kiểm tra và bảo trì tủ điện, dây dẫn, động cơ và thiết bị điện.
• Kiểm tra hoạt động của CB chống rò GFCI và RCD.
• Phát hiện sớm các điểm rò điện để phòng tránh sự cố và cháy nổ.
• Đo dòng tải trên hệ thống điện một pha và ba pha.
• Phân tích sự cố nhảy CB không thường xuyên.
• Kiểm tra hệ thống điện trong nhà máy, tòa nhà, trung tâm dữ liệu và hệ thống năng lượng.

Phụ kiện sản phẩm

• Hộp đựng C0203 × 1
• Hướng dẫn sử dụng × 1
• Tài liệu hướng dẫn an toàn × 1
• Pin kiềm AA (LR6) × 2
• Phụ kiện tùy chọn: Wireless Adapter Z3210

Hướng dẫn sử dụng & lưu ý khi đo

Trước khi thực hiện phép đo, cần kiểm tra tình trạng bên ngoài của ampe kìm đo dòng rò Hioki CM4002 để đảm bảo thiết bị hoạt động bình thường và an toàn. Theo hướng dẫn của Hioki, người dùng nên thực hiện các bước sau:

Quy trình kiểm tra máy đo dòng rò trước khi sử dụng

Bước 1: Kiểm tra ngoại quan

Quan sát toàn bộ thân máy, màn hình và hàm kẹp. Đảm bảo thiết bị không bị nứt vỡ, biến dạng hoặc có dấu hiệu lộ mạch điện bên trong. Nếu phát hiện hư hỏng, không nên tiếp tục sử dụng mà cần đưa máy đi kiểm tra hoặc sửa chữa.

Bước 2: Kiểm tra màn hình

Khi máy đang tắt, có thể giữ phím tương ứng theo hướng dẫn để kiểm tra toàn bộ các phân đoạn hiển thị. Nếu xuất hiện vị trí không hiển thị, nên liên hệ đơn vị sửa chữa thay vì tiếp tục sử dụng để đo dòng điện.

Bước 3: Kiểm tra hàm kẹp

Đảm bảo hai bề mặt lõi từ của hàm kẹp sạch, không có bụi bẩn hoặc vật lạ và đóng kín hoàn toàn. Không được dùng tay chạm trực tiếp vào bề mặt lõi từ hoặc đưa vật thể vào khe hàm kẹp vì có thể ảnh hưởng đến độ chính xác.

Cách đo dòng điện AC và dòng rò bằng Hioki CM4002

Sau khi hoàn thành kiểm tra ban đầu, có thể tiến hành đo theo trình tự:

1. Nhấn nút nguồn để khởi động ampe kìm AC Hioki CM4002. Máy mặc định ở chế độ chọn thang đo tự động.
2. Nếu cần, lựa chọn thang đo phù hợp với giá trị dòng điện cần kiểm tra. CM4002 có 6 thang từ 6.000 mA đến 200.0 A.
3. Mở hàm kẹp và đưa dây dẫn cần kiểm tra vào bên trong. Khi đo, nên đặt dây ở khu vực trung tâm của hàm kẹp để có kết quả ổn định.
4. Đóng hàm kẹp hoàn toàn, tránh để đầu hàm bị hở.
5. Đọc giá trị dòng điện True RMS và tần số hiển thị trên màn hình.
6. Khi cần theo dõi tín hiệu trong môi trường có nhiễu, có thể bật FILTER. Chức năng này sử dụng tần số cắt khoảng 180 Hz ±30 Hz.
7. Sau khi hoàn tất phép đo, mở hàm kẹp khỏi dây dẫn rồi tắt thiết bị.

Chu kỳ hiệu chuẩn khuyến nghị

Hiệu chuẩn giúp kiểm tra và duy trì độ tin cậy của thiết bị đo dòng điện rò, đặc biệt khi máy được sử dụng thường xuyên trong công tác bảo trì điện, kiểm tra hệ thống hoặc cần đáp ứng yêu cầu quản lý chất lượng đo lường.

Tuy nhiên, Hioki không đưa ra một khoảng thời gian hiệu chuẩn cố định cho CM4002. Trong manual, hãng nêu rõ chu kỳ hiệu chuẩn cần được xác định dựa trên điều kiện vận hành và môi trường sử dụng, sau đó thực hiện hiệu chuẩn định kỳ phù hợp.

Do đó, có thể xây dựng lịch kiểm tra riêng dựa trên:

• Tần suất sử dụng ampe kìm đo dòng rò.
• Mức độ khắc nghiệt của môi trường làm việc.
• Tần suất di chuyển, va đập hoặc sử dụng ngoài hiện trường.
• Yêu cầu về độ chính xác của công việc đo.
• Quy trình quản lý thiết bị đo của doanh nghiệp.
• Kết quả so sánh với thiết bị hoặc nguồn chuẩn trong quá trình kiểm tra định kỳ.

Lỗi thường gặp và cách khắc phục Hioki CM4002

Trong quá trình sử dụng ampe kìm đo dòng rò Hioki CM4002, một số vấn đề có thể xuất hiện do pin, cài đặt hoặc thao tác kẹp dây. Bảng dưới đây tổng hợp những tình huống thường gặp và cách xử lý tương ứng:

Hướng dẫn bảo quản và bảo trì để tăng tuổi thọ thiết bị

Để ampe kìm AC Hioki CM4002 duy trì độ ổn định trong thời gian dài, người dùng nên chú ý đến việc vệ sinh, bảo quản hàm kẹp và pin sau mỗi lần sử dụng.

Vệ sinh thiết bị

• Lau thân máy bằng khăn mềm, ẩm và chất tẩy rửa trung tính.
• Lau sạch lõi từ bằng khăn mềm, khô.
• Không dùng cồn, acetone, thinner, xăng hoặc dung môi mạnh.
• Giữ bề mặt lõi từ sạch để hạn chế sai số khi đo.

Bảo quản sau khi sử dụng

• Đóng hàm kẹp trước khi cất máy.
• Không làm rơi hoặc va đập mạnh.
• Không để vật lạ mắc giữa hai hàm kẹp.
• Không chạm tay trực tiếp vào lõi từ.
• Cất máy trong hộp khi không sử dụng.
• Kiểm tra pin định kỳ nếu lưu trữ lâu ngày..

So sánh sản phẩm cùng phân khúc

Mua ampe kìm Hioki CM4002 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín là đối tác phân phối nhiều thương hiệu nổi tiếng như Hioki, FLIR, Testo, Kyoritsu…

Dòng máy Hioki CM4002 là một trong những dòng ampe kìm đo dòng AC được nhiều doanh nghiệp lựa chọn nhờ khả năng đo True RMS chính xác, dải đo rộng từ 6 mA đến 200 A và hỗ trợ đo tần số lên đến 2000 Hz.

Khi mua tại Thương Tín, khách hàng được cam kết:

• Sản phẩm chính hãng 100%, nhập khẩu chính ngạch.
• Cung cấp đầy đủ CO/CQ phục vụ nghiệm thu và kiểm định.
• Giá bán cạnh tranh, tối ưu chi phí cho doanh nghiệp.
• Hỗ trợ kỹ thuật chuyên sâu trước và sau bán hàng.
• Tư vấn đúng nhu cầu sử dụng, tránh mua thừa tính năng.

FAQ – Những câu hỏi khách hàng thường quan tâm

Ampe kìm đo dòng AC Hioki CM4002 có đo được dòng điện rò nhỏ trong hệ thống không?

Có. Thiết bị hỗ trợ đo từ mức miliampe, phù hợp để kiểm tra dòng rò, phát hiện các sự cố thất thoát điện hoặc đánh giá tình trạng cách điện của hệ thống.

Ampe kìm Hioki CM4002 có sử dụng được cho biến tần không?

Có. Máy được trang bị bộ lọc thông thấp giúp hạn chế nhiễu từ biến tần, mang lại kết quả đo ổn định và chính xác hơn trong môi trường công nghiệp.

Người mới sử dụng có dễ thao tác với kìm đo dòng AC Hioki CM4002 không?

Có. Thiết bị được thiết kế với giao diện trực quan, các chức năng đo được bố trí đơn giản, giúp người dùng dễ dàng làm quen và sử dụng.
