Ampe kìm AC HIOKI 3280-20F 1000A

Giới thiệu ampe kìm AC HIOKI 3280-20F 1000A

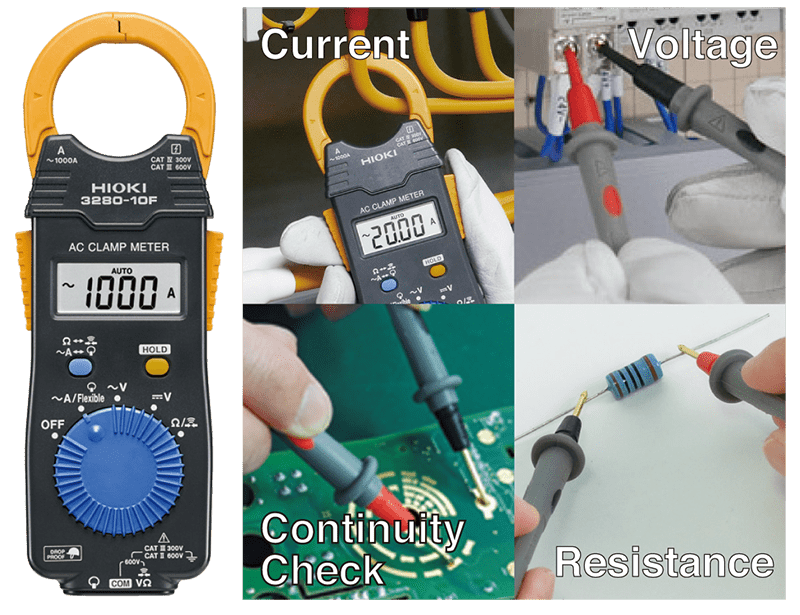

Dòng máy HIOKI 3280-20F là thiết bị đo dòng điện AC True RMS nhỏ gọn, được thiết kế dành cho kỹ thuật viên điện, bảo trì công nghiệp và lắp đặt hệ thống điện. Thiết bị cho phép đo dòng điện lên đến 1000 A, đồng thời tích hợp các chức năng đo điện áp AC/DC, điện trở và kiểm tra thông mạch chỉ trong một thiết bị duy nhất. Với thiết kế mỏng nhẹ, dễ dàng bỏ túi cùng khả năng hoạt động trong dải nhiệt độ từ -25°C đến +65°C, HIOKI 3280-20F đáp ứng tốt nhu cầu làm việc trong nhiều môi trường khác nhau.

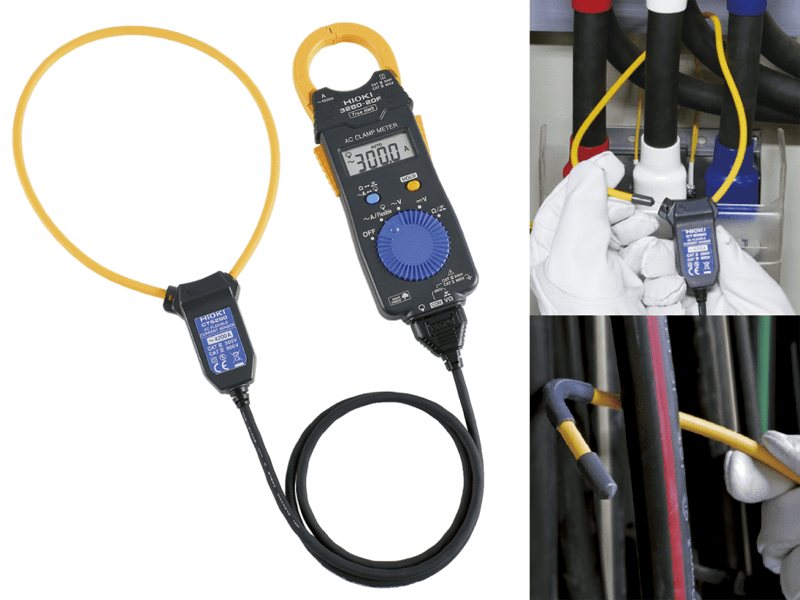

Đặc biệt, ampe kìm HIOKI 3280-20F có thể kết hợp với cảm biến dòng mềm CT6280 (tùy chọn) để đo dòng điện lên tới 4199 A trên các dây dẫn có kích thước lớn hoặc bó dây phức tạp mà kìm đo thông thường khó tiếp cận. Thiết bị đạt tiêu chuẩn an toàn CAT IV 300 V / CAT III 600 V, mang đến sự an tâm và độ tin cậy cao trong quá trình sử dụng.

Tính năng nổi bật

• Đo dòng điện AC True RMS lên đến 1000 A.
• Đo điện áp AC và DC.
• Đo điện trở.
• Kiểm tra thông mạch bằng còi báo.
• Hỗ trợ cảm biến dòng mềm CT6280 (tùy chọn).
• Đo dòng điện trên dây dẫn lớn hoặc bó dây.
• Chức năng giữ giá trị đo (Data Hold).
• Tự động tắt nguồn tiết kiệm pin.
• Thiết kế chống va đập khi rơi từ độ cao 1 m.
• Màn hình LCD hiển thị rõ ràng.
• Thiết kế nhỏ gọn, dễ sử dụng tại hiện trường.

Đặc điểm nổi bật

• Đo dòng điện AC từ 41.99 A đến 1000 A True RMS.
• Hỗ trợ đo dòng lên đến 4199 A khi sử dụng cảm biến CT6280.
• Đo điện áp DC đến 600 V.
• Đo điện áp AC đến 600 V True RMS.
• Đo điện trở đến 41.99 MΩ.
• Kiểm tra thông mạch với còi báo dưới 50 Ω.
• Đường kính hàm kẹp 33 mm.
• Hoạt động trong dải nhiệt độ -25°C đến +65°C.
• Chịu va đập khi rơi từ 1 m xuống nền bê tông.
• Chuẩn bảo vệ IP40.
• Màn hình LCD 4199 counts.
• Sử dụng pin CR2032, thời gian hoạt động khoảng 70 giờ.

Thông số kỹ thuật

Thông số cơ bản của CT6280

Độ chính xác được đảm bảo: 1 năm

Ứng dụng sản phẩm

• Kiểm tra và bảo trì hệ thống điện dân dụng.
• Đo dòng điện trong tủ điện công nghiệp.
• Kiểm tra động cơ điện.
• Bảo trì hệ thống điện nhà máy.
• Đo tải thiết bị điện.
• Kiểm tra dòng rò và dòng vận hành.
• Đo dòng trên cáp có kích thước lớn bằng cảm biến CT6280.
• Phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì và đơn vị thi công điện.

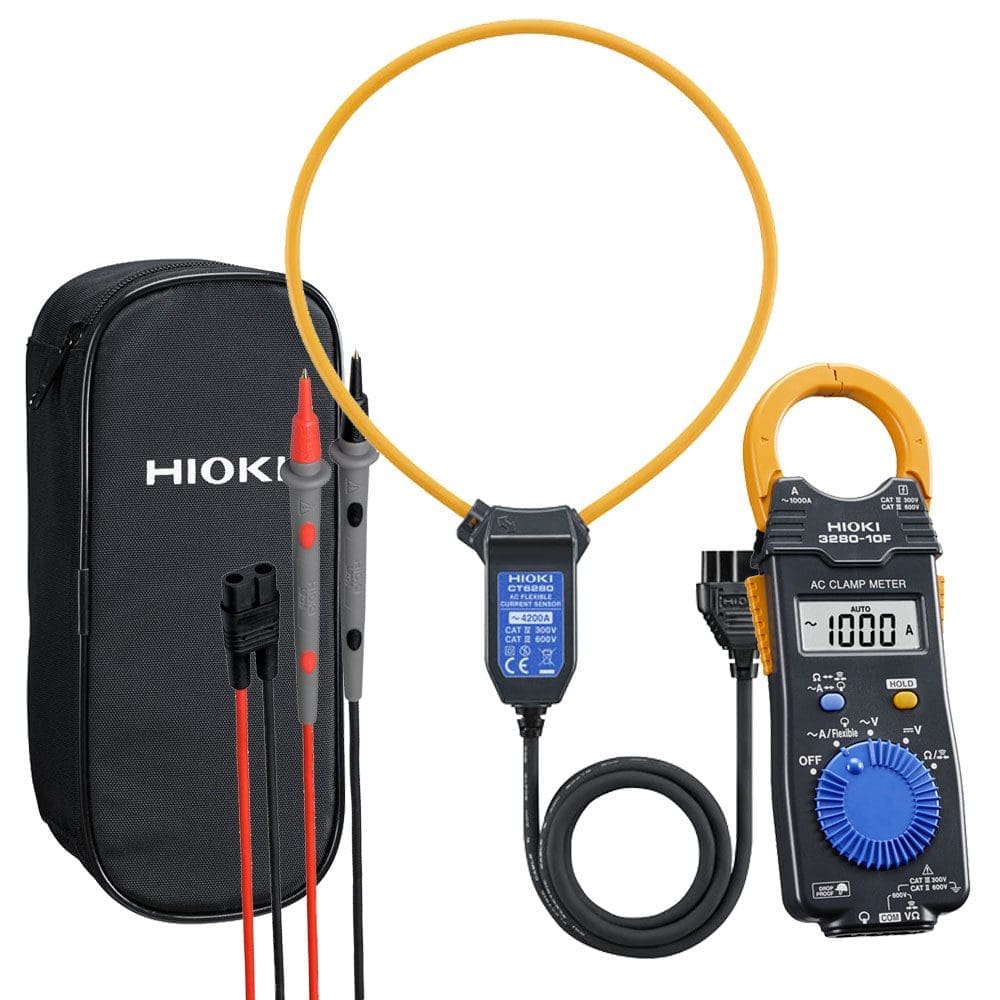

Phụ kiện sản phẩm

• Ampe kìm HIOKI 3280-20F.
• Túi đựng 9398.
• Que đo L9208.
• Pin lithium CR2032.
• Hướng dẫn sử dụng.

Hướng dẫn thao tác nhanh với HIOKI 3280-20F

Ampe kìm AC HIOKI 3280-20F là thiết bị đo dòng điện xoay chiều True RMS, hỗ trợ kiểm tra dòng AC đến 1000 A cùng các phép đo điện áp AC/DC, điện trở và thông mạch. Thiết kế hàm kẹp đường kính tối đa 33 mm cho phép đo dòng điện mà không cần tháo dây dẫn khỏi mạch, phù hợp với công việc kiểm tra, bảo trì hệ thống điện và thiết bị công nghiệp.

Để kết quả đo ổn định và hạn chế rủi ro khi làm việc với mạch điện đang mang điện, nên kiểm tra thiết bị trước, chọn đúng chức năng rồi mới tiến hành đo. Đặc biệt, phần đo dòng điện của 3280-20F đạt CAT III 600 V, trong khi phép đo điện áp có cấp an toàn CAT II 600 V/CAT III 300 V nên cần tuân thủ đúng giới hạn của từng phép đo.

Quy trình kiểm tra ampe kìm trước khi đo

Trước khi đưa kìm đo dòng điện HIOKI 3280-20F vào hệ thống, hãy kiểm tra nhanh cả ngoại quan lẫn khả năng hoạt động. Việc này đặc biệt quan trọng với máy mới nhận, thiết bị vừa vận chuyển hoặc dụng cụ đã sử dụng trong thời gian dài.

Bước 1: Kiểm tra thân máy và hàm kẹp

Quan sát vỏ máy, màn hình LCD và khu vực quanh hàm kẹp xem có dấu hiệu nứt, biến dạng hoặc hư hỏng do va đập hay không.

Đóng mở hàm kẹp vài lần để kiểm tra cơ cấu hoạt động trơn tru. Hai bề mặt tiếp xúc của hàm phải sạch, không bị bụi, dầu hoặc dị vật bám vào vì chất bẩn tại vị trí này có thể làm ảnh hưởng đến kết quả đo.

Bước 2: Kiểm tra dây đo

Nếu sử dụng chức năng đo điện áp, điện trở hoặc thông mạch, kiểm tra L9208 trước khi kết nối. Không sử dụng dây có lớp cách điện bị rách, nứt hoặc để lộ phần kim loại bên trong.

Khi phát hiện dây đo hư hỏng, nên thay bằng loại được HIOKI chỉ định thay vì tiếp tục sử dụng.

Bước 3: Kiểm tra pin và màn hình

Bật thiết bị, quan sát màn hình LCD và biểu tượng pin. Khi cảnh báo pin yếu xuất hiện, độ tin cậy của phép đo không còn được đảm bảo theo hướng dẫn của nhà sản xuất, vì vậy nên thay pin CR2032 trước khi thực hiện phép đo quan trọng.

Bước 4: Kiểm tra chức năng đo

Với chức năng điện trở và thông mạch, kiểm tra khả năng phản hồi của thiết bị trước khi đưa vào hệ thống thực tế. Nếu các chức năng này hoạt động bất thường, không nên tiếp tục sử dụng mà cần liên hệ đơn vị được HIOKI ủy quyền để kiểm tra.

Manual cũng lưu ý rằng trường hợp thiết bị từng bị đặt điện áp trên 600 V trong khi đo điện trở hoặc thông mạch có thể gây hư hỏng bên trong.

Cách đo dòng AC bằng hàm kẹp

Đây là phép đo chính của ampe kìm HIOKI 3280-20F. Thiết bị sử dụng phương pháp True RMS nên phù hợp với các dạng sóng AC không lý tưởng, chẳng hạn tín hiệu có thành phần hài.

Bước 1: Chọn chức năng đo dòng AC

Xoay núm chuyển mạch đến vị trí đo dòng AC. 3280-20F có khả năng tự động lựa chọn thang đo phù hợp; khi cần, người dùng cũng có thể chuyển sang chọn thang thủ công theo hướng dẫn của máy.

Bước 2: Mở hàm kẹp

Bóp cò để mở hàm kẹp, sau đó đưa một dây dẫn cần kiểm tra vào chính giữa vùng kẹp.

Không kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch vì từ trường của hai dây có thể triệt tiêu nhau, khiến kết quả dòng điện không phản ánh đúng dòng đang chạy qua tải.

Bước 3: Đóng hàm kẹp hoàn toàn

Thả cò để hàm kẹp đóng kín quanh dây dẫn. Không để vật lạ lọt vào khe hàm hoặc giữa hai bề mặt tiếp xúc vì điều này có thể làm giảm hiệu suất cảm biến và ảnh hưởng đến thao tác kẹp.

Bước 4: Đọc giá trị trên màn hình

Chờ kết quả ổn định rồi đọc giá trị dòng điện AC hiển thị. Với 3280-20F, phạm vi đo dòng AC bằng hàm kẹp lên đến 1000 A và thiết bị hỗ trợ True RMS trong dải tần 40 Hz đến 1 kHz. Nếu cần giữ nguyên giá trị để quan sát hoặc ghi chép, có thể sử dụng chức năng Data Hold.

Bước 5: Kết thúc phép đo

Sau khi đọc xong, mở hàm kẹp và đưa thiết bị ra khỏi dây dẫn. Khi không sử dụng, xoay núm về OFF để tránh tiêu hao pin không cần thiết.

Chu kỳ hiệu chuẩn khuyến nghị

Đối với máy đo dòng điện HIOKI 3280-20F, HIOKI quy định thời gian đảm bảo độ chính xác là 1 năm, với điều kiện số lần đóng/mở hàm kẹp không vượt quá 10.000 lần. Sau khi được HIOKI hiệu chỉnh, thời gian đảm bảo độ chính xác cũng là 1 năm. Điều kiện tham chiếu để đảm bảo độ chính xác là 23 ±5°C và độ ẩm tương đối không quá 80%.

Vì vậy, với thiết bị sử dụng cho công việc bảo trì điện, kiểm tra tủ điện hoặc đo kiểm kỹ thuật thường xuyên, có thể lấy 12 tháng/lần làm mốc kiểm tra và hiệu chuẩn định kỳ.

Sự cố thường gặp và cách xử lý

Trong quá trình sử dụng kìm đo dòng AC, một số vấn đề có thể xuất hiện do pin yếu, hàm kẹp bẩn, kết nối sai hoặc thiết bị từng chịu tác động vượt giới hạn. Có thể tham khảo bảng dưới đây:

Mẹo bảo quản giúp kéo dài tuổi thọ thiết bị

Để thiết bị đo dòng AC HIOKI duy trì khả năng đo ổn định, việc vệ sinh và bảo quản nên được thực hiện thường xuyên thay vì chỉ xử lý khi máy phát sinh lỗi.

• Sau khi sử dụng, lau nhẹ bề mặt hàm kẹp bằng khăn mềm, khô để loại bỏ bụi và chất bẩn.
• Nếu cần vệ sinh thân máy, sử dụng khăn mềm được làm ẩm nhẹ bằng nước hoặc chất tẩy rửa dịu nhẹ.
• Màn hình LCD nên được lau bằng khăn mềm, khô và thao tác nhẹ tay.
• Không để ampe kìm đo dòng tiếp xúc trực tiếp với nước, dầu, hóa chất hoặc dung môi.
• Hạn chế bảo quản ở nơi có độ ẩm cao, ngưng tụ hơi nước hoặc nhiều bụi.
• Khi không sử dụng trong thời gian dài, tháo pin CR2032 ra khỏi máy để hạn chế nguy cơ rò rỉ pin.
• Không để pin yếu nằm lâu bên trong thiết bị.
• Sau khi đo xong, chuyển núm xoay về OFF để tránh tiêu hao năng lượng.
• Khi vận chuyển, nên đặt máy trong hộp đựng đi kèm để hạn chế va đập.

So sánh ampe kìm cùng phân khúc

Nên mua ampe kìm AC HIOKI 3280-20F 1000A ở đâu uy tín?

Khi lựa chọn kìm đo dòng điện AC HIOKI 3280-20F 1000A, người dùng không chỉ quan tâm đến khả năng đo mà còn cần đảm bảo thiết bị có nguồn gốc rõ ràng, thông số chính xác và được hỗ trợ kỹ thuật trong quá trình sử dụng. Đặc biệt với các công việc kiểm tra điện, bảo trì hệ thống và sửa chữa thiết bị, một chiếc ampe kìm chất lượng sẽ giúp kỹ thuật viên thao tác nhanh chóng mà không cần ngắt mạch.

Nếu bạn đang tìm mua HIOKI 3280-20F chính hãng, Thương Tín là địa chỉ cung cấp thiết bị đo điện đáp ứng nhu cầu sử dụng của kỹ thuật viên, thợ điện và doanh nghiệp. Sản phẩm được tư vấn theo đúng mục đích sử dụng, giúp khách hàng lựa chọn thiết bị phù hợp cho công việc đo kiểm thực tế.

FAQ – Câu hỏi thường gặp

Đo dòng điện bằng model HIOKI 3280-20F có cần ngắt nguồn không?

Không cần ngắt nguồn khi đo dòng điện AC bằng chức năng ampe kìm. Đây là ưu điểm giúp kỹ thuật viên kiểm tra nhanh dòng điện đang chạy trong mạch mà không phải tháo dây hoặc làm gián đoạn hoạt động của hệ thống. Tuy nhiên, khi chuyển sang các chức năng đo khác như điện áp hoặc điện trở, cần thực hiện đúng quy trình an toàn điện.

Thiết bị đo dòng điện dạng kìm HIOKI 3280-20F có đo được dòng điện của thiết bị đang hoạt động không?

Có. Ampe kìm được thiết kế để đo dòng AC trực tiếp trên dây dẫn khi thiết bị đang vận hành. Điều này phù hợp cho công việc kiểm tra tải, theo dõi mức tiêu thụ điện hoặc phát hiện tình trạng dòng điện bất thường trong quá trình bảo trì.

Hàm kẹp HIOKI 3280-20F có kẹp vừa dây điện lớn không?

Thiết bị đo của HIOKI 3280-20F có đường kính lõi 33mm. Người dùng nên lựa chọn vị trí có đủ không gian để đưa dây dẫn vào hàm kẹp và đảm bảo hàm đóng kín hoàn toàn trước khi đọc kết quả. Thiết kế này phù hợp với nhiều loại dây dẫn thường gặp trong công việc kiểm tra và bảo trì điện.
