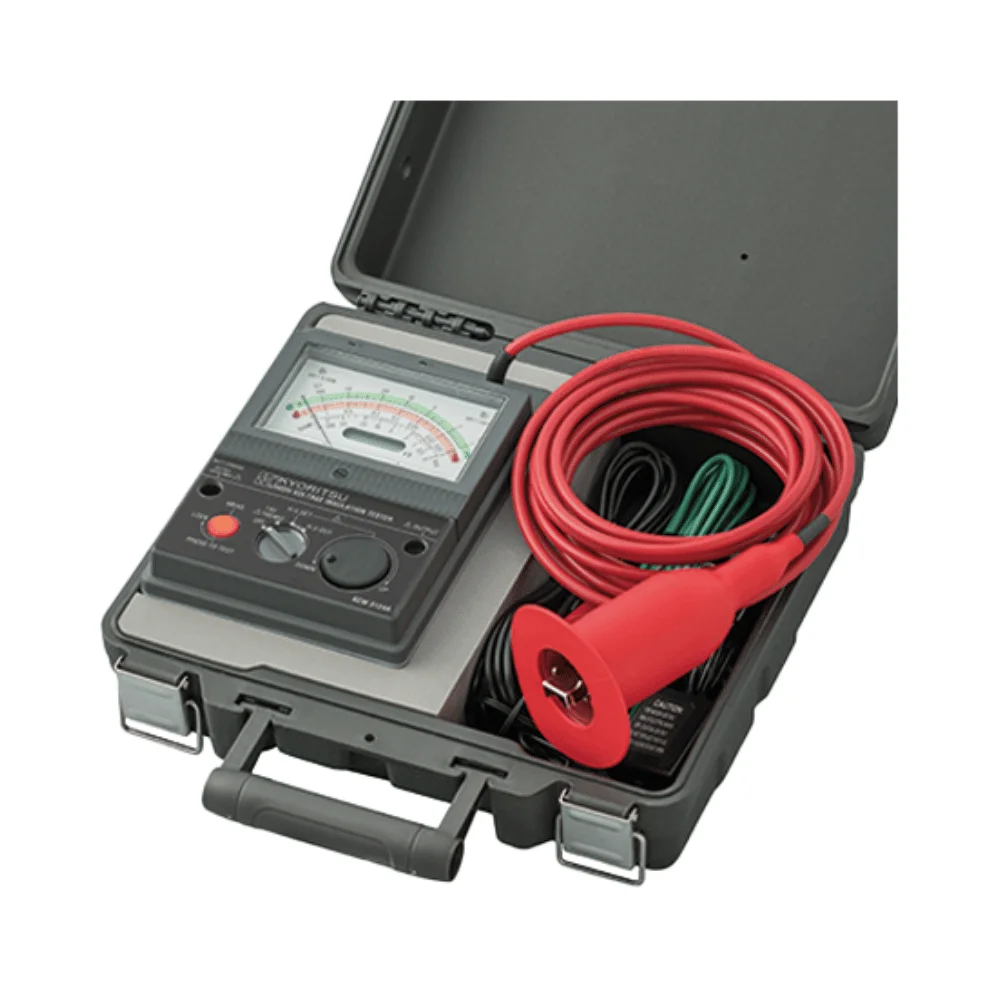

Đồng hồ đo điện trở cách điện Kyoritsu KEW 3124A

Giới thiệu về máy đo điện trở cách điện Kyoritsu KEW 3124A

Đồng hồ đo điện trở cách điện Kyoritsu KEW 3124A là thiết bị đo cách điện cao áp đến từ thương hiệu Kyoritsu – Nhật Bản, được thiết kế để kiểm tra điện trở cách điện lên đến 100GΩ. Máy cho phép điều chỉnh điện áp thử linh hoạt từ 1kV đến 10kV theo từng bước 10V, đồng thời tích hợp thêm mức đo 1000V với thang đo 100MΩ. Bên cạnh khả năng đo chuyên sâu, Kyoritsu 3124A còn có chức năng hiển thị điện áp đầu ra, xuất tín hiệu DC cho thiết bị ghi và tự động xả điện tích sau khi hoàn tất phép đo.

Với thiết kế kích thước 200 × 140 × 80mm, trọng lượng khoảng 1,6kg và sử dụng pin sạc Ni-MH, máy phù hợp cho kỹ thuật viên điện, đơn vị bảo trì và kiểm định cần đánh giá tình trạng cách điện của hệ thống điện công nghiệp, động cơ, máy biến áp và cáp điện cao áp.

Thông số kỹ thuật

Dưới đây là thông số kỹ thuật của máy đo điện trở cách điện Kyoritsu 3124A:

Ứng dụng sản phẩm

Với khả năng tạo điện áp thử lên đến 10kV và đo điện trở cách điện tối đa 100GΩ, Kyoritsu KEW 3124A phù hợp với các công việc kiểm tra chuyên sâu trong lĩnh vực điện công nghiệp.

Một số ứng dụng thực tế của thiết bị gồm:

• Kiểm tra cách điện máy biến áp: Đánh giá tình trạng cách điện giữa cuộn dây với vỏ máy và giữa các cuộn dây theo quy trình kiểm tra phù hợp.
• Kiểm tra động cơ điện công suất lớn: Đo điện trở cách điện của cuộn dây động cơ, hỗ trợ phát hiện tình trạng suy giảm cách điện.
• Kiểm tra cáp điện cao áp: Đánh giá chất lượng lớp cách điện của cáp trước khi đưa vào vận hành hoặc trong quá trình bảo trì.
• Kiểm tra máy phát điện: Hỗ trợ đánh giá tình trạng cách điện của cuộn dây và các bộ phận dẫn điện.
• Bảo trì hệ thống điện công nghiệp: Phục vụ công tác kiểm tra định kỳ tại nhà máy, trạm điện và các hệ thống phân phối điện.
• Kiểm tra thiết bị điện chuyên dụng: Hỗ trợ đánh giá tình trạng cách điện của những thiết bị yêu cầu điện áp thử cao và phạm vi đo điện trở lớn.

Phụ kiện sản phẩm

Khi mua máy đo điện trở cách điện Kyoritsu KEW 3124A, bộ phụ kiện tiêu chuẩn được nhà sản xuất trang bị nhằm hỗ trợ kết nối, thực hiện phép đo và bảo quản thiết bị:

• Phụ kiện đi kèm chuẩn:
  • Dây nối máy ghi recorder (Mã 7082)
  • Dây sạc pin (Mã 7083)
  • Bộ dây đo tiếp địa và dây Guard chống rò (Mã 7084)
  • Bộ sạc pin 8267 (220V) hoặc 8266 (120V) / 8264A (AU)
  • 08 viên pin sạc Ni-MH (Mã 8268)
  • Vali đựng cứng chuyên dụng (Mã 9176)
  • Sách hướng dẫn sử dụng chi tiết
• Phụ kiện tùy chọn mua thêm:
  • Các dòng dây đo kéo dài chuyên dụng theo yêu cầu kiểm tra đặc thù.

Hướng dẫn sử dụng & lưu ý kỹ thuật khi đo với Kyoritsu 3124A

Do máy đo điện trở cách điện Kyoritsu KEW 3124A phát ra điện áp cao tới 10.000V, người vận hành cần tuân thủ nghiêm ngặt quy trình an toàn điện dưới đây để tránh rủi ro cho người và thiết bị.

Quy trình kiểm tra máy

Bước 1: Kiểm tra tổng thể thiết bị Quan sát vỏ hộp và mặt máy, đảm bảo thiết bị khô ráo, không bị rạn nứt. Kiểm tra kỹ lớp vỏ cách điện của dây đo 7084 và dây tiếp địa, tuyệt đối không sử dụng nếu dây có dấu hiệu rạn nứt, hở lõi.

Bước 2: Chọn vị trí đo và cách ly nguồn điện Ngắt hoàn toàn nguồn điện kết nối vào đối tượng đo (cáp ngầm, cuộn dây máy biến áp). Tiến hành nối đất và xả sạch điện tích tàn dư trên thiết bị trước khi kẹp dây đo vào điểm kiểm tra.

Bước 3: Khởi động và chọn điện áp thử phù hợp Kết nối dây đo Earth, Line và Guard (nếu cần). Bật nguồn máy, xoay núm điều chỉnh điện áp thử nghiệm đến mức áp yêu cầu (chọn 1000V hoặc tinh chỉnh dải 1-10kV). Chờ màn hình hiển thị mức điện áp cài đặt ổn định.

Bước 4: Đọc và đánh giá kết quả Nhấn giữ nút đo cao áp, quan sát giá trị điện trở hiển thị trên màn hình cùng giá trị điện áp thực tế phát ra. Sau khi đọc xong số liệu, tắt nút đo và giữ nguyên dây kết nối trong khoảng 1–2 phút để máy xả hết điện áp cao tích tụ trên đối tượng đo về 0V.

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

• Kiểm tra trước khi vận hành: Kiểm tra dung lượng pin sạc Ni-MH và phép đo thử hở mạch/ngắn mạch cơ bản trước mỗi đợt công tác.
• Hiệu chuẩn định kỳ: Khuyên dùng dịch vụ hiệu chuẩn thiết bị cao áp 12 tháng/lần tại các trung tâm đo lường đạt chuẩn để đảm bảo sai số nằm trong mức cho phép (±10% rdg).

Lỗi thường gặp và cách khắc phục

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

• Bảo quản thiết bị trong vali cứng 9176 kèm gói chống ẩm ở nơi khô ráo, thoáng mát.
• Tránh xả cạn kiệt pin sạc Ni-MH; nên sạc định kỳ 2-3 tháng/lần nếu không sử dụng thường xuyên.
• Nhanh chóng lau sạch bụi bẩn trên dây đo và mặt điều khiển bằng khăn vải mềm khô.

So sánh sản phẩm cùng phân khúc giá

Để giúp quý khách dễ dàng đánh giá trước khi đầu tư, dưới đây là bảng so sánh giữa Kyoritsu KEW 3124A và các dòng máy đo điện trở cách điện cao áp tương đương trong cùng phân khúc giá đang được phân phối trên hệ thống Thương Tín:

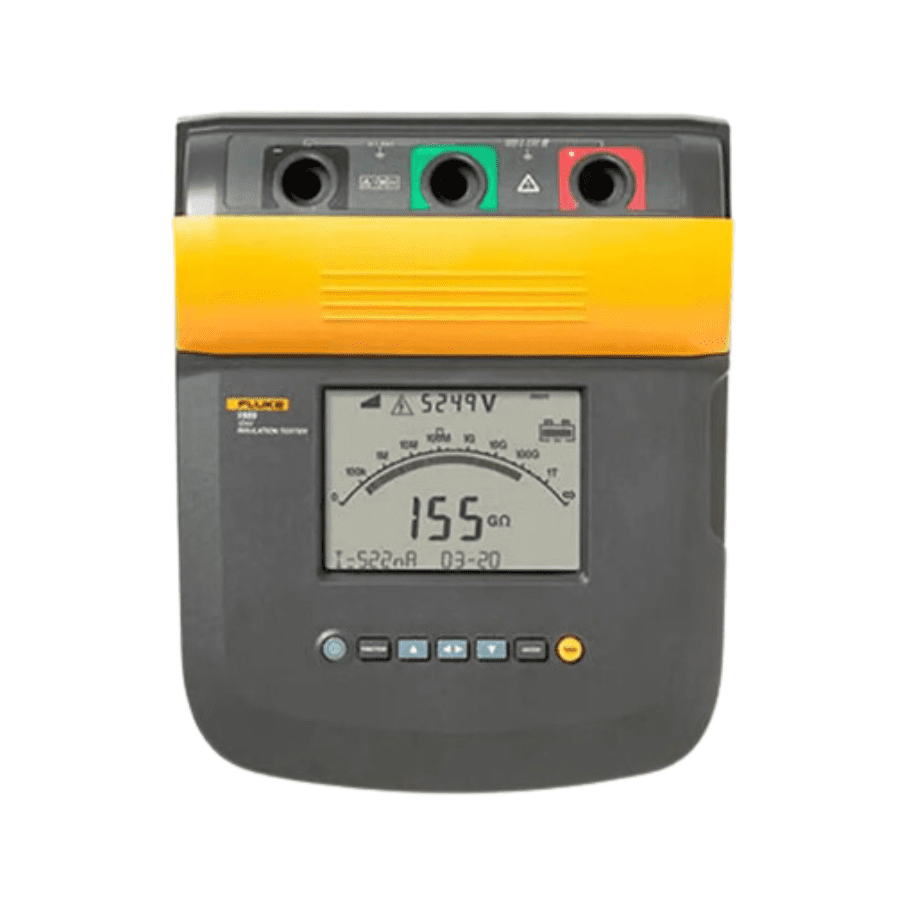

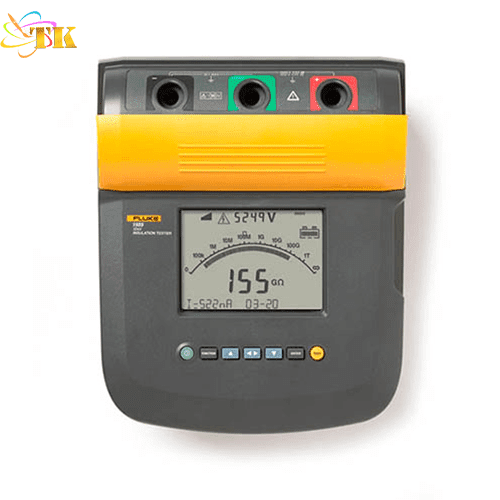

Gợi ý chọn mua theo nhu cầu sử dụng: Nếu bạn cần một thiết bị có khả năng điều chỉnh điện áp thử đến 10kV, Kyoritsu 3124A là lựa chọn đáng tham khảo. Nếu ưu tiên phân tích và quản lý dữ liệu, Fluke 1555 FC sẽ phù hợp hơn, và còn với nhu cầu thử cách điện ở điện áp lên đến 15kV, SEW 7015 IN là model nổi bật trong phân khúc này.

Mua đồng hồ đo điện trở cách điện Kyoritsu KEW 3124A ở đâu chính hãng tại TP. Hồ Chí Minh?

Thương Tín là đơn vị uy tín chuyên nhập khẩu và phân phối chính thức các dòng máy đo điện trở cách điện tại thị trường TP. Hồ Chí Minh và trên toàn quốc. Khi lựa chọn mua hàng tại đây, quý khách hàng hoàn toàn yên tâm về chất lượng và dịch vụ hậu mãi:

• 100% Sản phẩm chính hãng: Cung cấp đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất Kyoritsu Nhật Bản.
• Giá cả cạnh tranh: Mức giá niêm yết cực kỳ ưu đãi kèm chính sách chiết khấu tốt cho các nhà thầu, doanh nghiệp và đại lý.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư am hiểu thiết bị, sẵn sàng hỗ trợ giải đáp thắc mắc và hướng dẫn vận hành thực tế.
• Bảo hành tận tâm: Bảo hành chính hãng 12 tháng, hỗ trợ kiểm tra kỹ thuật và linh phụ kiện thay thế đầy đủ.

FAQ – Câu hỏi thường gặp

Đồng hồ đo điện trở cách điện Kyoritsu KEW 3124A có đo được các hệ thống cáp hạ thế không?

Có. Máy hỗ trợ mức điện áp thử 1000V cố định cùng khả năng tùy chỉnh điện áp từ 1kV trở lên, hoàn toàn phù hợp để kiểm tra cho cả hệ thống điện hạ thế lẫn cáp cao áp.

Tại sao dải đo từ 0 đến 100GΩ của máy đo Megomet Kyoritsu KEW 3124A không được cam kết độ chính xác khi áp thử dưới 2kV?

Khi điện áp thử dưới 2kV, năng lượng phát ra không đủ mạnh để duy trì độ ổn định dòng rò ở mức cực nhỏ trên dải 100GΩ. Nhà sản xuất Kyoritsu khuyến nghị chỉ tham khảo kết quả dải 100GΩ khi thử nghiệm ở mức điện áp từ 2kV đến 10kV.

Phụ kiện dây đo 7084 (Guard lead) đi kèm Kyoritsu KEW 3124A có tác dụng gì trong quá trình đo?

Dây Guard có nhiệm vụ loại bỏ các dòng điện rò chạy trên bề mặt vật liệu cách điện (do ẩm mốc, bụi bẩn), giúp thiết bị chỉ đo đúng dòng rò đi qua thân vật liệu, mang lại kết quả điện trở cách điện chính xác nhất.

Máy đo điện trở cách điện Kyoritsu KEW 3124A phù hợp cho những đối tượng nào sử dụng?

Thiết bị được thiết kế chuyên dụng cho các kỹ sư điện, kỹ thuật viên bảo trì hệ thống trạm biến áp, thợ điện lành nghề tại các nhà máy và đơn vị kiểm định hạ tầng điện lực.
