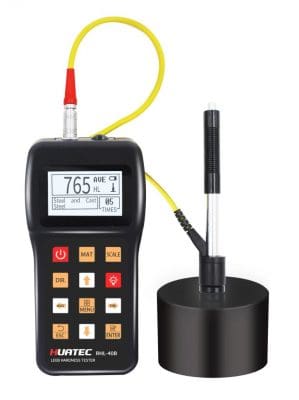

Máy đo độ cứng Leebs Huatec RHL-40B
- Đo độ cứng
- Đo ở nhiều điều kiện, mọi góc độ
- Công nghệ hiện đại của Đức
Máy đo độ cứng Huatec RHL-40B được thiết kế để đo và kiểm tra độ cứng trong mọi điều kiện làm việc. Máy đo độ cứng Leebs Huatec RHL-40B có phạm vi đo rộng với nhiều đơn vị đo. Màn hình LCD lớn hiển thị tất cả các thông số và chức năng. Là một thiết bị đo độ cứng tin cậy cho các kỹ sư
Máy đo độ cứng Leebs Huatec RHL-40B: (170-960) HLD
Huatec RHL-40B có phạm vi đo rộng, độ chính xác cao, công nghệ hiện đại nhất của Đức. Cho phép đo nhanh và hiệu quả, được ứng dụng rộng rãi trong ngành công nghiệp và sản xuất.
Máy đo độ cứng Leebs Huatec RHL-40B là thiết bị đo độ cứng kỹ thuật số với khả năng đo từ (170-960) HLD, (17-68,5) HRC, (19-651) HB, (80-976) HV, (30-100) HS, (59-85) HRA, (13-100) HRB.
Tính năng, đặc điểm:
- Vỏ nhựa nhỏ gọn, thích hợp sử dụng trong điều kiện làm việc kém. Kiểm tra ở mọi góc độ, thậm chí lộn ngược.
- Phạm vi đo rộng. Nó có thể đo độ cứng của tất cả các vật liệu kim loại. Hiển thị trực tiếp thang đo độ cứng HRB, HRC, HV, HB, HS, HL
- Màn hình lớn (LCD phân khúc), hiển thị tất cả các chức năng và thông số. Với đèn nền EL.
- Bộ nhớ dung lượng lớn có thể lưu trữ thông tin 100 nhóm.
- Phần mềm Datapro để kết nối với PC thông qua cổng RS232. Hỗ trợ máy in siêu nhỏ
- Chức năng hiệu chuẩn phần mềm.
Thông số kỹ thuật:
- Phạm vi đo:
(170-960) HLD, (17-68,5) HRC, (19-651) HB, (80-976) HV, (30-100) HS, (59-85) HRA, (13-100) HRB
- Hướng đo: 360 ° (↖↗↘↙ → ←)
- Thang đo độ cứng: HL, HB, HRB, HRC, HRA, HV, HS
- Hiển thị: LCD phân khúc
- Bộ nhớ dữ liệu: tối đa. 100 nhóm (liên quan đến thời gian tác động 32 1)
- Điện áp làm việc: 3V (pin kiềm cỡ 2 AA)
- Thời gian làm việc liên tục: khoảng 100 giờ (Tắt đèn nền)
- Giao diện truyền thông: RS232
Ứng dụng chính
- Khoang khuôn
- Vòng bi và các bộ phận khác
- Phân tích lỗi của bình chịu áp lực, máy tạo hơi nước và các thiết bị khác
- Công việc nặng
- Các máy móc được cài đặt và các bộ phận lắp ráp vĩnh viễn.
- Kiểm tra bề mặt của một không gian rỗng nhỏ
- Nhận dạng vật liệu trong kho vật liệu kim loại
- Thử nghiệm nhanh trong phạm vi lớn và nhiều khu vực đo cho phần công việc quy mô lớn
Cấu hình:
| Không. | Mục | Định lượng | Nhận xét | |
| Cấu hình chuẩn | 1 | Đơn vị chính | 1 | |
| 2 | Thiết bị tác động loại D | 1 | Với cáp | |
| 3 | Khối kiểm tra tiêu chuẩn | 1 | ||
| 4 | Bàn chải làm sạch (I) | 1 | ||
| 5 | Vòng hỗ trợ nhỏ | 1 | ||
| 6 | Pin kiềm | 2 | Kích thước AA | |
| 7 | Hướng dẫn sử dụng | 1 | ||
| số 8 | Hộp đựng dụng cụ | 1 | ||
| Cấu hình tùy chọn | 9 | Bàn chải làm sạch (II) | 1 | Để sử dụng với thiết bị tác động loại G |
| 10 | Các loại thiết bị tác động và vòng hỗ trợ khác | Tham khảo Bảng 3 và Bảng 4 trong phần phụ lục. | ||
| 11 | Phần mềm DataPro | 1 | ||
| 12 | Cáp truyền thông | 1 | ||
| 13 | Máy in siêu nhỏ | 1 | ||
| 14 | Cáp in | 1 |
Phạm vi thử nghiệm:
Các loại thiết bị tác động khác
| Vật chất | phương pháp | Thiết bị tác động | |||||
| D / DC | D + 15 | C | G | E | DL | ||
| Thép và thép đúc
| HRC | 20 68,5 | 19,3 67,9 | 20,0 69,5 | 22,4 70,7 | 20,6 68,2 | |
| HRB | 38,4 99,6 | 47,7 99,9 | 37,0 99,9 | ||||
| HRA | 59,1 85,8 | 61,7 88,0 | |||||
| HB | 127 651 | 80 638 | 80 683 | 90 646 | 83 663 | 81 646 | |
| HV | 83 976 | 80 937 | 80 996 | 84 1042 | 80 950 | ||
| HS | 32,2 99,5 | 33,3 99,3 | 31,8 102,1 | 35,8 102,6 | 30,6 96,8 | ||
| Công việc lạnh thép công cụ | HRC | 20,4 67,1 | 19,8 68,2 | 20,7 68,2 | 22,6 70,2 | ||
| HV | 80 898 | 80 935 | 100 941 | 82 1009 | |||
| Thép không gỉ
| HRB | 46,5 101,7 | |||||
| HB | 85 655 | ||||||
| HV | 85 802 | ||||||
| Gang xám
| HRC | ||||||
| HB | 93 334 | 92 326 | |||||
| HV | |||||||
| Gang nốt | HRC | ||||||
| HB | 131 387 | 127 364 | |||||
| HV | |||||||
| Hợp kim nhôm đúc | HB | 19 164 | 23 210 | 32 168 | |||
| HRB | 23,8 84,6 | 22,7 85,0 | 23,8 85,5 | ||||
| BRASS (hợp kim đồng-kẽm)
| HB | 40 173 | |||||
| HRB | 13,5 95,3 | ||||||
| BRONZE (hợp kim đồng-nhôm / thiếc) | HB | 60 290 | |||||
| Hợp kim đồng rèn | HB | 45 ～ 315 | |||||
| Loại thiết bị tác động có sẵn | DC : Lỗ thử hoặc hình trụ rỗng | D + 15 : Kiểm tra rãnh hoặc bề mặt reentrant | C : Kiểm tra các phần nhỏ, nhẹ, mỏng và bề mặt của lớp cứng | G : Kiểm tra thép bề mặt lớn, dày, nặng và thô | E : Kiểm tra vật liệu có độ cứng siêu cao | DL : Kiểm tra rãnh hoặc lỗ hẹp thanh mảnh |
Điều kiện kiểm tra:
| Loại thiết bị tác động | DC (D) / DL | D + 15 | C | G | E |
| Năng lượng tác động Khối lượng tác động của cơ thể | 11mJ 5,5g / 7,2g | 11mJ 7,8g | 2,7mJ 3.0g | 90mJ 20,0g | 11mJ 5,5g |
| Kiểm tra độ cứng của đầu: Dia. Mẹo kiểm tra: Vật liệu của mẹo kiểm tra: | 1600HV 3 mm Cacbua vonfram | 1600HV 3 mm Cacbua vonfram | 1600HV 3 mm Cacbua vonfram | 1600HV 5 mm Cacbua vonfram | 5000HV 3 mm kim cương tổng hợp |
| Đường kính thiết bị tác động: Chiều dài thiết bị tác động: Trọng lượng thiết bị tác động: | 20 mm 86 (147) / 75mm 50g | 20 mm 162mm 80g | 20 mm 141mm 75g | 30 mm 254mm 250g | 20 mm 155mm 80g |
| Tối đa độ cứng của mẫu | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| Giá trị độ nhám trung bình của bề mặt mẫu Ra: | 1,6μm | 1,6μm | 0,4μm | 6,3μm | 1,6μm |
| Tối thiểu trọng lượng mẫu: Đo trực tiếp Cần hỗ trợ vững chắc Cần khớp nối chặt chẽ | > 5kg 2 5kg 0,05 2kg | > 5kg 2 5kg 0,05 2kg | > 1,5kg 0,5 ～ 1,5kg 0,02 0,5kg | > 15kg 5 15kg 0,5 ～ 5kg | > 5kg 2 5kg 0,05 2kg |
| Tối thiểu Độ dày của mẫu Khớp nối chặt chẽ Tối thiểu độ dày lớp để làm cứng bề mặt | 5 mm
.80,8mm | 5 mm
.80,8mm | 1mm
.20,2mm | 10 mm
.21,2mm | 5 mm
.80,8mm |
| Kích thước của vết lõm | ||||||
| Độ cứng 300HV | Đường kính thụt Độ sâu của vết lõm | 0,54mm
24μm | 0,54mm
24μm | 0,38mm
12μm | 1,03mm
53μm | 0,54mm
24μm |
| Độ cứng 600HV | Đường kính thụt Độ sâu của vết lõm | 0,54mm
17μm | 0,54mm
17μm | 0,32mm
8μm | 0,90mm
41μm | 0,54mm
17μm |
| Độ cứng 800HV | Đường kính thụt Độ sâu của vết lõm | 0,35mm
10μm | 0,35mm
10μm | 0,35mm
7μm | –
– | 0,35mm
10μm |
