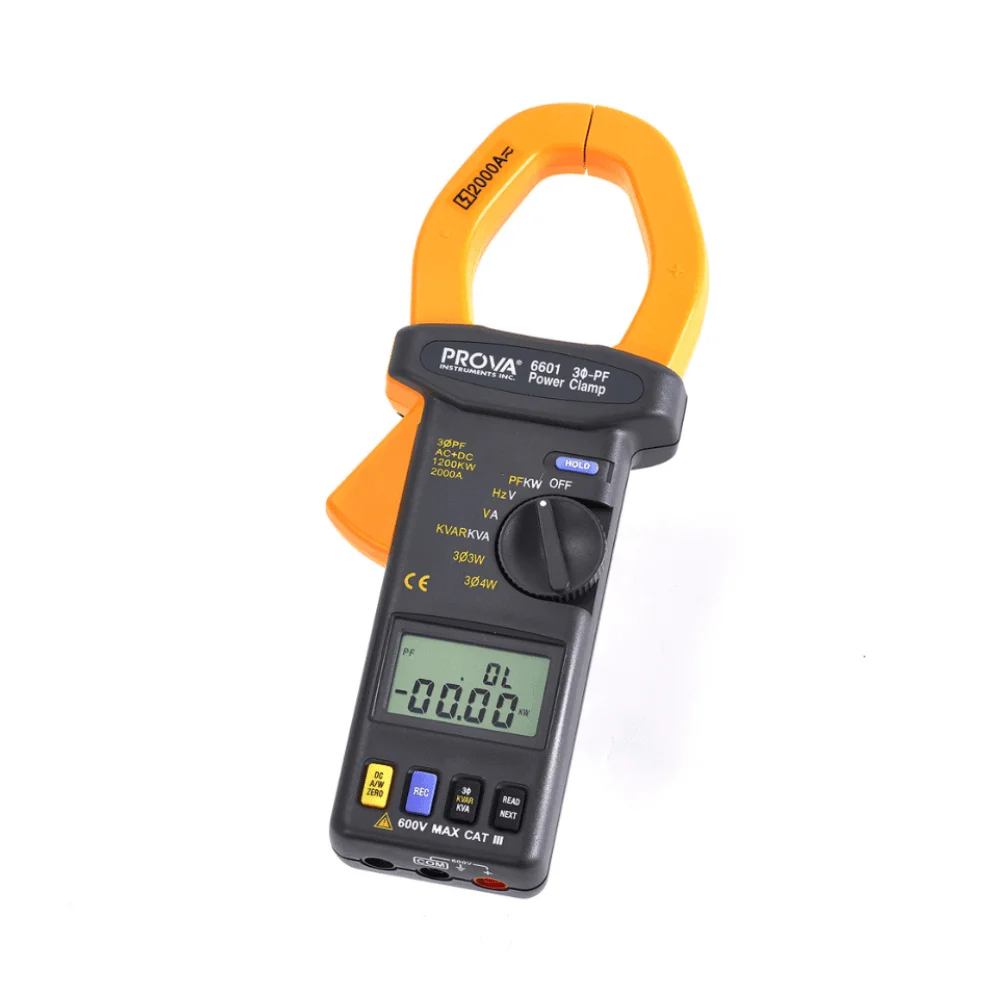

Ampe kìm đo điện áp AC/DC PROVA 6601 (2000A)

Giới thiệu về ampe kìm đo điện áp AC/DC Prova 6601

Prova 6601 là ampe kìm đo công suất và điện năng chuyên dụng, hỗ trợ đo AC/DC True RMS, phù hợp cho hệ thống 1 pha và 3 pha (3W/4W). Thiết bị cho phép đo đồng thời điện áp, dòng điện, công suất, hệ số công suất và tần số với độ chính xác cao, đáp ứng nhu cầu kiểm tra – bảo trì điện công nghiệp và dân dụng.

Lý do nên chọn Prova 6601

• Đo công suất AC + DC True Power lên đến 1200 kW (1 pha) và 2000 kW (3 pha)
• Hỗ trợ đầy đủ hệ thống 1 pha & 3 pha (2W, 3W, 4W)
• Đo True RMS cho điện áp và dòng điện AC/DC
• Màn hình dual display hiển thị đồng thời nhiều thông số
• Hàm kẹp lớn Ø55 mm, phù hợp cáp công suất lớn
• Tự động nhận dạng AC/DC, dễ sử dụng

Tính năng chính

• Đo công suất:
  • AC + DC True Power: 0 ~ 1200 kW
  • Điện áp AC 600 V, DC 800 V
  • Dòng điện AC/DC: 0 ~ 2000 A
• Đo điện áp AC/DC True RMS: 0 ~ 600 V
• Đo dòng điện AC/DC True RMS: 0 ~ 2000 A
• Đo công suất:
  • 1200 kW (1 pha)
  • 2000 kW (3 pha)
• Đo hệ số công suất (PF) cho:
  • 1 pha (2W)
  • 3 pha (3W, 4W)
• Đo tần số
• Bộ nhớ lưu 4 bản ghi
• Auto range – tự động chọn thang đo
• AC/DC auto detection – tự động nhận dạng dạng tín hiệu

Đặc điểm nổi bật

• Màn hình hiển thị kép:
  • V + Hz
  • A + V
  • W + PF
  • kVA + kVAR
• Đường kính ngàm kẹp lớn: 55 mm
• Cảnh báo pin yếu
• Thiết kế chắc chắn, phù hợp môi trường công nghiệp
• Thông số môi trường:
  • Nhiệt độ lưu trữ: -20 ~ 60 °C
  • Độ ẩm lưu trữ: < 75% RH
• Kích thước: 271 × 112 × 46 mm
• Trọng lượng: 647 g (bao gồm pin)

Thông số kỹ thuật

Bảng thông số kỹ thuật chung

Công suất thực AC + DC (True Power)

(PF 0.2 ~ 1.0, 3 pha 3 dây, 3 pha 4 dây, 1 pha 2 dây, 1 pha 3 dây)

Bản đồ tự động thang đo công suất (KW Autoranging Map)

(PF 0.2 ~ 1.0)

Điện áp AC + DC (AC+DC Voltage)

(True RMS, hệ số đỉnh < 4, tự động thang đo, bảo vệ quá tải 800VAC)

Dòng điện AC + DC (AC+DC Current)

(True RMS, hệ số đỉnh < 4)

Công suất phản kháng AC + DC (KVAR)

(Reactive Power, 3 pha 3 dây, sóng sin)

Tần số (Frequency)

(nếu f < 10Hz → hiển thị 0Hz)

Ứng dụng sản phẩm

• Đo và phân tích công suất hệ thống điện 1 pha & 3 pha
• Kiểm tra tải, đánh giá hiệu suất điện năng
• Bảo trì, sửa chữa hệ thống điện công nghiệp
• Kiểm tra động cơ, tủ điện, trạm phân phối
• Phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì và đơn vị kiểm định

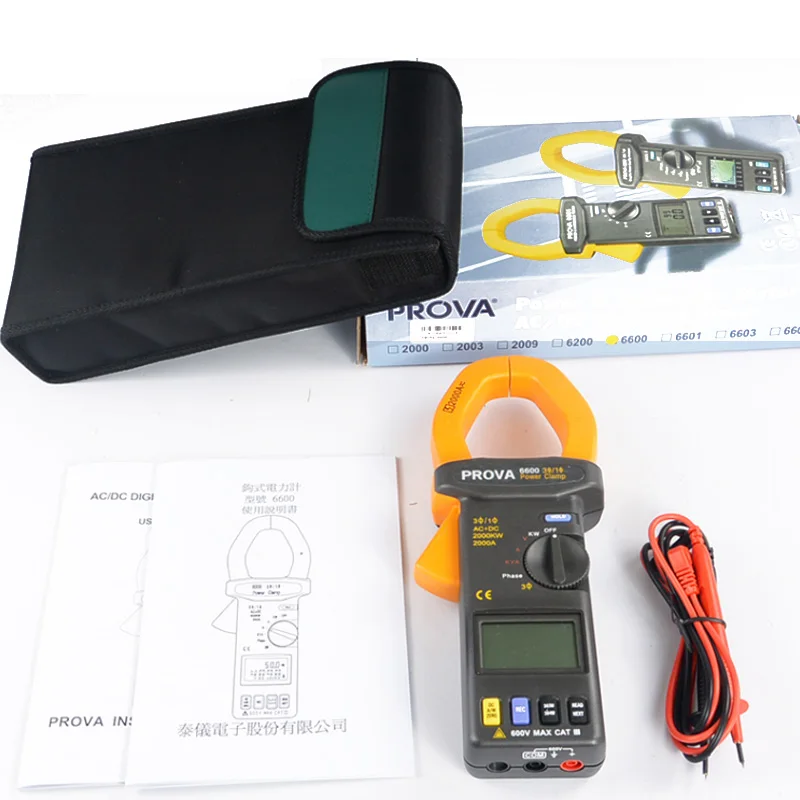

Phụ kiện đi kèm

• Túi đựng máy
• Hướng dẫn sử dụng
• Pin 9V (đã lắp sẵn)

Hướng dẫn sử dụng & lưu ý khi đo

Prova 6601 là ampe kìm để đo điện áp AC/DC theo phương pháp tiếp xúc an toàn, giúp người dùng đo nhanh điện áp mà không cần dùng que đo trực tiếp vào điểm mang điện. Thiết bị đặc biệt phù hợp cho kỹ thuật viên điện, bảo trì nhà máy và kiểm tra hệ thống điện công nghiệp.

Để đảm bảo phép đo chính xác – an toàn – ổn định, người dùng nên tuân thủ đầy đủ các hướng dẫn dưới đây.

Quy trình kiểm tra thiết bị trước khi đo (độ chính xác – tình trạng sử dụng)

Bước 1: Kiểm tra tổng thể

• Quan sát lớp vỏ cách điện của Prova 6601, đảm bảo không nứt vỡ, không trầy xước sâu.
• Kiểm tra đầu tiếp xúc kim loại phải sạch, không bị oxy hóa hoặc bám bụi dẫn điện.
• Với thiết bị đã sử dụng, cần kiểm tra xem đầu tiếp xúc có bị lỏng hoặc cong lệch do va đập hay không.

Bước 2: Kiểm tra khả năng kết nối với ampe kìm

• Đảm bảo Prova 6601 được lắp đúng vị trí vào hàm kẹp của ampe kìm tương thích.
• Khi kẹp vào phải nằm cố định, không xê dịch khi thao tác đo.
• Không sử dụng nếu cảm giác tiếp xúc lỏng lẻo vì có thể gây sai số hoặc mất an toàn.

Quy trình sử dụng & lưu ý khi đo điện áp AC/DC

Bước 3: Lựa chọn vị trí đo phù hợp

• Chỉ sử dụng Prova 6601 để đo tại điểm tiếp xúc điện áp ổn định, không đo tại vị trí có rung động mạnh hoặc tia lửa điện.
• Tránh đo tại khu vực có độ ẩm cao hoặc môi trường bụi kim loại dẫn điện.

Bước 4: Tiến hành đo

• Đặt đầu tiếp xúc của Prova 6601 vào vị trí cần đo điện áp.
• Dùng ampe kìm kẹp đúng vị trí trên thân theo hướng dẫn của nhà sản xuất.
• Giữ tay ổn định trong vài giây để giá trị điện áp hiển thị đạt trạng thái cân bằng.

Bước 5: Đọc kết quả đo

• Giá trị điện áp AC/DC sẽ hiển thị trực tiếp trên màn hình ampe kìm.
• Không nên đọc kết quả ngay khi vừa tiếp xúc, hãy chờ 2–3 giây để số đo ổn định hoàn toàn.

Lưu ý an toàn khi sử dụng Prova 6601

• Luôn đeo găng tay cách điện khi đo điện áp trung thế hoặc môi trường công nghiệp.
• Không sử dụng ampe kìm vượt quá giới hạn điện áp cho phép của nhà sản xuất.
• Không chạm tay trực tiếp vào đầu tiếp xúc kim loại trong quá trình đo.
• Không dùng Prova 6601 trong điều kiện mưa, nước nhỏ giọt hoặc môi trường dễ cháy nổ.

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

Prova 6601 không có cơ cấu cơ khí phức tạp nhưng vẫn cần được kiểm tra định kỳ để đảm bảo độ chính xác khi kết hợp với ampe kìm.

• Môi trường làm việc thông thường (tủ điện, xưởng sản xuất): Kiểm tra – so sánh đo 6–12 tháng/lần
• Môi trường công nghiệp nặng, tần suất đo cao: Nên kiểm tra 3–6 tháng/lần

Cách kiểm tra đơn giản nhất là so sánh giá trị đo với đồng hồ đo điện áp chuẩn trong cùng điều kiện đo. Nếu sai lệch vượt mức cho phép, nên ngưng sử dụng và gửi thiết bị kiểm tra lại.

Lỗi thường gặp và cách khắc phục khi sử dụng Prova 6601

Phân tích chủng loại

Ampe kìm Prova 6601 sử dụng nhằm mở rộng chức năng đo mà vẫn đảm bảo an toàn cho người dùng.

Phân loại theo nguyên lý sử dụng

• Prova 6601 đo điện áp bằng cách tiếp xúc vật lý với điểm cần đo, sau đó truyền tín hiệu điện áp về ampe kìm để hiển thị giá trị.
• Phù hợp với các phép đo AC/DC, đặc biệt trong kiểm tra nhanh tủ điện, bảng điện và hệ thống phân phối điện.

Phân loại theo mục đích ứng dụng

• Kiểm tra điện áp nhanh trong bảo trì – sửa chữa: giúp kỹ thuật viên đo mà không cần dùng que đo truyền thống.
• Ứng dụng trong công nghiệp – nhà máy: đo điện áp tại các vị trí khó thao tác hoặc yêu cầu an toàn cao.
• Kiểm tra hệ thống điện dân dụng & thương mại: hỗ trợ đo nhanh, giảm nguy cơ chạm điện trực tiếp.

So với các phương pháp đo truyền thống

• So với que đo điện áp rời, Prova 6601 giảm thao tác tay, tăng độ an toàn khi làm việc với điện áp cao.
• Khi kết hợp với ampe kìm, thiết bị giúp đo đa chức năng (dòng – áp) chỉ với một thao tác, tiết kiệm thời gian cho kỹ thuật viên.

So sánh sản phẩm cùng phân khúc giá

Nhận xét tổng quan

• PROVA 6601 nổi bật ở khả năng đo AC/DC đầy đủ, hàm kẹp đủ lớn cho tủ điện công nghiệp, nhưng mức đầu tư thấp hơn so với Fluke hay Hioki.
• So với UNI-T UT210E, PROVA 6601 vượt trội về dải đo dòng và độ ổn định, phù hợp công việc nặng hơn.
• So với Kyoritsu 2033, PROVA 6601 có lợi thế về tính năng DC & giá trị trên chi phí.

Phân tích Chi phí / Lợi ích (Value Analysis) của PROVA 6601

Giá trị nhận được so với chi phí bỏ ra

Trong cùng phân khúc ampe kìm AC/DC, PROVA 6601 mang lại đầy đủ chức năng cốt lõi mà người dùng kỹ thuật cần:

• Đo dòng AC & DC – yếu tố bắt buộc cho bảo trì điện, inverter, nguồn DC
• Đo điện áp AC/DC, điện trở, thông mạch
• Hỗ trợ True RMS giúp đo chính xác với tải không tuyến tính

Trong khi các thương hiệu cao cấp đòi hỏi mức đầu tư cao, PROVA 6601 cung cấp hiệu năng đủ dùng cho 80–90% công việc thực tế với chi phí dễ tiếp cận hơn.

Lợi ích thực tế khi sử dụng

• Phù hợp nhiều môi trường: từ tủ điện công nghiệp, hệ thống HVAC, UPS, đến bảo trì điện nhà xưởng
• Hàm kẹp đủ lớn: đo nhanh, không cần tháo dây, tiết kiệm thời gian thao tác
• Đo DC ổn định: đặc biệt hữu ích khi làm việc với nguồn pin, năng lượng mặt trời, hệ thống điều khiển
• Thiết kế gọn – dễ thao tác: phù hợp mang theo hiện trường, leo trụ, làm việc trong không gian hẹp

Bảo quản – bảo trì để tăng tuổi thọ

Mặc dù Prova 6601 là phụ kiện đo điện áp có cấu tạo đơn giản, nhưng nếu bảo quản và sử dụng không đúng cách vẫn có thể gây sai số đo, giảm độ cách điện hoặc mất an toàn khi thao tác. Việc bảo quản – bảo trì đúng sẽ giúp thiết bị duy trì độ chính xác và sử dụng bền bỉ trong thời gian dài.

Bảo quản sau khi sử dụng

• Sau mỗi lần đo, cần lau sạch đầu tiếp xúc kim loại bằng khăn khô, mềm để loại bỏ bụi, dầu mỡ hoặc hơi ẩm bám trên bề mặt.
• Không để Prova 6601 tiếp xúc lâu với môi trường ẩm, hơi nước hoặc hóa chất ăn mòn, vì có thể làm giảm khả năng cách điện.
• Khi không sử dụng, nên đặt thiết bị vào hộp đựng riêng, tránh để chung với dụng cụ kim loại sắc cạnh gây trầy xước lớp cách điện.

Bảo trì định kỳ

• Kiểm tra định kỳ lớp vỏ cách điện xem có dấu hiệu nứt, chai cứng hoặc đổi màu hay không. Nếu phát hiện hư hỏng, cần ngưng sử dụng ngay.
• Quan sát đầu tiếp xúc đo điện áp: nếu có dấu hiệu oxy hóa, xỉn màu, nên vệ sinh nhẹ hoặc thay thế theo khuyến nghị của hãng.
• Định kỳ so sánh kết quả đo với thiết bị đo điện áp chuẩn để đảm bảo Prova 6601 vẫn hoạt động ổn định khi kết hợp với ampe kìm.

Giải thích Thuật ngữ Chuyên Môn

Chính sách – Thông tin bổ trợ

Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)

Ampe kìm đo điện áp AC/DC Prova 6601 được phát triển theo tiêu chuẩn kỹ thuật quốc tế dành cho thiết bị đo điện cầm tay, đảm bảo độ chính xác cao, an toàn điện và khả năng vận hành ổn định trong môi trường công nghiệp. Khi được nhập khẩu và phân phối tại Việt Nam, sản phẩm được đánh giá phù hợp với các quy định đo lường hiện hành (TCVN) áp dụng cho nhóm thiết bị đo điện áp và dòng điện xoay chiều – một chiều.

Thiết bị đáp ứng đầy đủ các yêu cầu quan trọng như:

• Độ sai số đo nằm trong giới hạn cho phép, phù hợp với các tiêu chuẩn TCVN và IEC liên quan đến thiết bị đo điện hạ thế.
• Cấp an toàn điện cao, đáp ứng tiêu chuẩn IEC 61010, giúp bảo vệ người dùng khi đo trong hệ thống điện dân dụng và công nghiệp.
• Vật liệu vỏ cách điện, chịu va đập tốt, hạn chế rò rỉ điện và đảm bảo an toàn trong quá trình thao tác.
• Khả năng hoạt động ổn định trong điều kiện khí hậu Việt Nam, với dải nhiệt độ môi trường phổ biến từ 0–50°C.

Trước khi đưa ra thị trường, mỗi ampe kìm Prova 6601 đều được đơn vị phân phối chính thức tại Việt Nam kiểm tra ngoại quan, test chức năng và hiệu chuẩn sơ bộ, đảm bảo thiết bị đạt trạng thái sẵn sàng sử dụng ngay khi bàn giao cho khách hàng.

Chứng chỉ và nguồn gốc xuất xứ (CO/CQ)

Prova 6601 là sản phẩm chính hãng của thương hiệu Prova (Đài Loan), được nhập khẩu đầy đủ chứng từ theo quy định.

• CO (Certificate of Origin): Xác nhận nguồn gốc xuất xứ rõ ràng, minh bạch về lô hàng nhập khẩu.
• CQ (Certificate of Quality): Chứng nhận chất lượng sản phẩm, đảm bảo thiết bị đã đạt yêu cầu kiểm tra kỹ thuật trước khi xuất xưởng.

Khi mua hàng tại Thương Tín, khách hàng có thể yêu cầu cung cấp bản sao CO/CQ kèm hóa đơn để phục vụ công tác nghiệm thu, hồ sơ kỹ thuật, kiểm định nội bộ hoặc đấu thầu dự án.

Bảo hành và phụ tùng thay thế

Chính sách bảo hành

• Thời gian bảo hành: 12 tháng kể từ ngày mua đối với các lỗi kỹ thuật phát sinh từ nhà sản xuất.
• Hình thức bảo hành: Sửa chữa hoặc đổi mới tùy theo tình trạng thực tế của thiết bị.
• Không áp dụng bảo hành cho các trường hợp rơi vỡ, va đập mạnh, ngấm nước hoặc sử dụng sai hướng dẫn.

Địa chỉ tiếp nhận bảo hành:
Trung tâm kỹ thuật Thương Tín
232/14 Đường số 9, Phường Thông Tây Hội, TP. Hồ Chí Minh, Việt Nam

Phụ tùng và linh kiện

Ampe kìm Prova 6601 có thể thay thế các linh kiện riêng lẻ như:

• Hàm kẹp đo dòng
• Vỏ máy, nắp pin
• Que đo, dây đo chuyên dụng

Toàn bộ phụ kiện đều là hàng chính hãng, được nhập trực tiếp từ nhà sản xuất, đảm bảo tương thích và độ bền lâu dài.

Ngoài ra, Thương Tín còn hỗ trợ bảo trì định kỳ, kiểm tra độ chính xác và hiệu chuẩn lại thiết bị khi khách hàng có nhu cầu sử dụng lâu dài hoặc trong môi trường đo khắt khe.

Lưu ý sử dụng

Với đặc thù là thiết bị đo điện tử chuyên dụng, Prova 6601 có tuổi thọ cao (trên 5 năm) nếu được sử dụng đúng cách. Người dùng nên:

• Tránh để thiết bị tiếp xúc với môi trường ẩm ướt kéo dài.
• Không kẹp đo vượt quá giới hạn dòng cho phép.
• Thực hiện kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác lâu dài.
