Ampe kìm Hioki CM3289 True-RMS, 600V / 1000A

Giới thiệu về ampe kìm Hioki CM3289

Thiết bị đo dòng điện dạng kẹp Hioki CM3289 là thiết bị đo dòng điện AC True RMS với khả năng đo lên đến 1000 A, được thiết kế với cảm biến kẹp mỏng, nhỏ gọn, giúp dễ dàng tiếp cận các vị trí chật hẹp. Thiết bị có dải nhiệt độ hoạt động rộng từ -25°C đến 65°C, phù hợp sử dụng trong nhiều môi trường làm việc khác nhau.

Bên cạnh đo dòng điện AC, CM3289 còn hỗ trợ đo điện áp AC/DC, điện trở và kiểm tra thông mạch, mang lại nhiều chức năng cần thiết trong công việc kiểm tra và bảo trì hệ thống điện.

Tính năng nổi bật

• Đo dòng điện AC lên đến 1000 A.

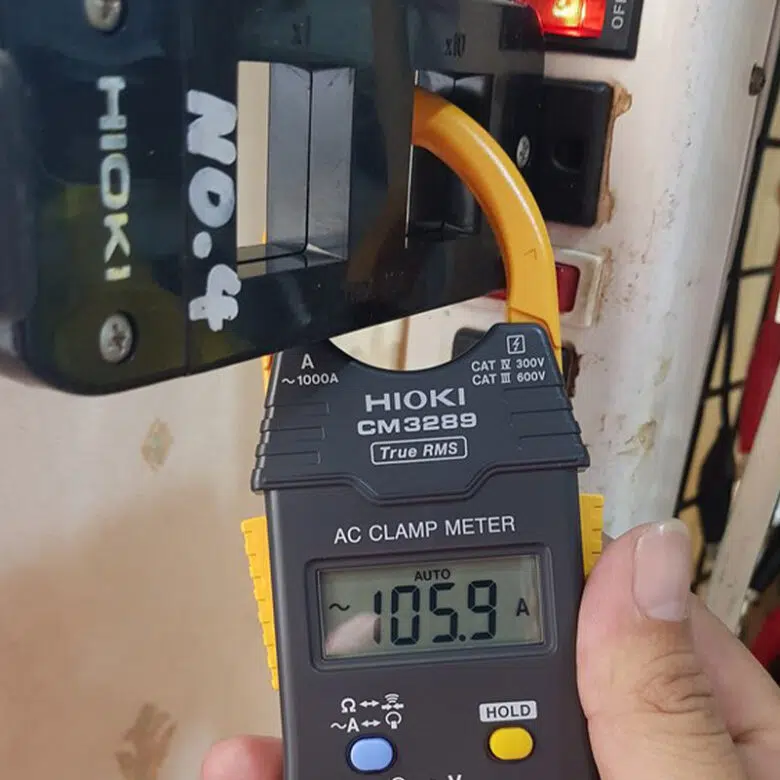

• Công nghệ True RMS, cho kết quả chính xác với dạng sóng bị méo.
• Cảm biến kẹp mỏng, nhỏ gọn, dễ tiếp cận vị trí chật hẹp.
• Đo điện áp AC/DC lên đến 600 V.
• Đo điện trở lên đến 42 MΩ.
• Tích hợp kiểm tra thông mạch bằng còi báo.
• Kết nối cảm biến mềm CT6280 để đo dòng lên đến 4199 A.
• Hoạt động trong môi trường từ -25°C đến 65°C.
• Thiết kế chắc chắn, chịu rơi từ độ cao 1 m.
• Thiết kế dạng bỏ túi, trọng lượng chỉ khoảng 100 g.
• Tự động tiết kiệm pin và hỗ trợ Data Hold.

Đặc điểm nổi bật

• Cảm biến kẹp mỏng, dễ đo ở nơi chật hẹp
• Đo True RMS với dòng điện AC đến 1000 A
• Kết hợp cảm biến mềm để đo dòng điện đến 4199 A
• Đa chức năng như một đồng hồ đo điện bỏ túi
• Hoạt động tốt trong môi trường khắc nghiệt

Thông số kỹ thuật

Ứng dụng sản phẩm

Ampe kìm Hioki CM3289 phù hợp cho các công việc kiểm tra, bảo trì và sửa chữa hệ thống điện, chẳng hạn:

• Đo dòng điện AC trong tủ điện và hệ thống phân phối điện.
• Kiểm tra điện áp AC/DC của thiết bị điện.
• Kiểm tra tải và tình trạng hoạt động của đường dây.
• Đo điện trở và kiểm tra thông mạch.
• Kiểm tra dây dẫn tại những vị trí chật hẹp, khó tiếp cận.
• Đo dòng điện lớn bằng cảm biến mềm CT6280.
• Sử dụng trong bảo trì điện công nghiệp, dân dụng và kiểm tra thiết bị điện.

Phụ kiện sản phẩm

• Túi đựng 9398: 1 cái
• Que đo L9208: 1 bộ
• Pin lithium CR2032: 1 viên
• Hướng dẫn sử dụng: 1 cuốn

Hướng dẫn vận hành và bảo quản Hioki CM3289

Máy đo dòng điện dạng kẹp Hioki CM3289 là ampe kìm True RMS chuyên đo dòng AC, đồng thời hỗ trợ đo điện áp AC/DC, điện trở và kiểm tra thông mạch. Khi sử dụng, cần chọn đúng chức năng đo, kiểm tra tình trạng que đo trước khi thao tác và đặc biệt chú ý đến cấp an toàn của từng phương pháp đo. Phần đo dòng của thiết bị đáp ứng CAT III 600 V, trong khi đầu vào đo điện áp có mức CAT III 300 V.

Quy trình kiểm tra máy (Độ chính xác, máy hơi hay cũ, …)

Trước khi đưa ampe kìm đo điện Hioki CM3289 vào sử dụng, nên thực hiện một lượt kiểm tra nhanh để đảm bảo thiết bị và phụ kiện vẫn ở trạng thái tốt. Manual của Hioki yêu cầu kiểm tra tình trạng que đo, khả năng hoạt động của phép đo điện trở và thông mạch, đồng thời kiểm tra mức pin trước khi tiến hành công việc.

Bước 1: Kiểm tra ngoại quan và que đo

Quan sát thân máy, màn hình, gọng kìm và dây đo xem có dấu hiệu nứt, biến dạng hoặc hư hỏng hay không. Đặc biệt, phần cách điện của que đo L9208 phải còn nguyên vẹn, không bị rách hoặc để lộ lõi kim loại. Nếu phát hiện hư hỏng, không nên tiếp tục sử dụng mà cần thay bằng phụ kiện phù hợp.

Bước 2: Kiểm tra gọng kìm trước khi đo dòng

Đảm bảo hai má kẹp đóng mở bình thường và bề mặt tiếp xúc không bị bụi bẩn. Với ampe kìm sử dụng cảm biến dòng linh hoạt CT6280, phần khớp nối của vòng cảm biến cũng cần được giữ sạch để không ảnh hưởng đến kết quả đo. Hioki lưu ý không đưa vật lạ vào khe gọng kìm hoặc khớp nối cảm biến.

Bước 3: Kiểm tra pin

CM3289 sử dụng một pin lithium dạng đồng xu CR2032. Khi biểu tượng cảnh báo pin xuất hiện, độ tin cậy của phép đo không còn được đảm bảo, vì vậy nên thay pin trước khi tiếp tục sử dụng.

Bước 4: Kiểm tra phép đo trước khi làm việc thực tế

Nếu nghi ngờ thiết bị có vấn đề, kiểm tra thử chức năng điện trở và thông mạch. Trường hợp hai chức năng này hoạt động bất thường, đặc biệt nếu máy từng bị đặt điện áp vượt quá 600 V trong quá trình đo, nên ngừng sử dụng và đưa thiết bị đến đơn vị sửa chữa hoặc trung tâm được Hioki ủy quyền kiểm tra.

Bước 5: Tiến hành đo theo đúng chức năng

Với đo dòng AC, xoay núm chọn về chế độ dòng AC rồi kẹp một dây dẫn vào giữa gọng kìm. Không kẹp đồng thời nhiều dây mang dòng theo hai chiều vì từ trường của chúng có thể triệt tiêu và khiến kết quả không phản ánh đúng dòng điện cần đo. Gọng kìm của CM3289 phù hợp với dây dẫn có đường kính tối đa khoảng 33 mm.

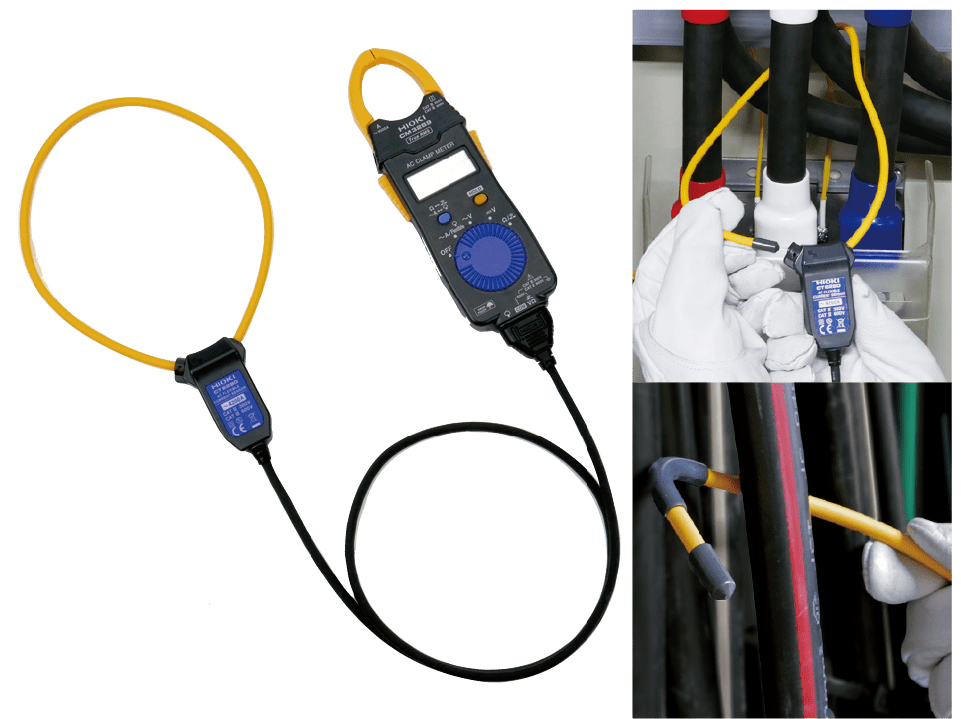

Nếu cần kiểm tra dòng điện trên bó dây lớn hoặc vị trí khó đưa gọng kìm vào, có thể kết hợp cảm biến dòng mềm CT6280. Phụ kiện này cho phép đo trên dây hoặc bó dây có đường kính cảm biến đến khoảng 130 mm và mở rộng khả năng đo dòng lên đến 4200 A theo cấu hình CM3289 + CT6280.

Khi đo điện áp AC hoặc DC, sử dụng que đo L9208 và chọn đúng chức năng trên núm xoay. Đối với phép đo điện trở hoặc thông mạch, phải ngắt nguồn mạch trước khi đo, tuyệt đối không đặt điện áp vào đầu que đo khi máy đang ở chế độ Ω hoặc kiểm tra liên tục.

Chu kỳ hiệu chuẩn khuyến nghị

Hioki công bố thời gian đảm bảo độ chính xác của CM3289 là 1 năm trong điều kiện quy định, với số lần đóng/mở gọng kìm hoặc vòng cảm biến không vượt quá 10.000 lần. Sau khi được Hioki hiệu chỉnh, thời gian đảm bảo độ chính xác tiếp tục là 1 năm. Điều kiện tham chiếu để đảm bảo độ chính xác là khoảng 23°C ±5°C và độ ẩm tương đối không quá 80%.

Vì vậy, với ampe kìm đo dòng AC 1000A được sử dụng thường xuyên trong bảo trì điện, kiểm tra tủ điện hoặc chẩn đoán sự cố, nên đưa thiết bị đi kiểm tra/hiệu chuẩn định kỳ khoảng 12 tháng/lần. Với máy sử dụng trong môi trường khắc nghiệt, tần suất đo cao hoặc có yêu cầu nghiêm ngặt về độ chính xác, có thể cân nhắc kiểm tra sớm hơn.

Các lỗi thường gặp và hướng xử lý

Hướng dẫn bảo quản để tăng tuổi thọ thiết bị

• Tắt máy: Chuyển núm xoay về OFF sau khi sử dụng.
• Vệ sinh: Lau gọng kìm bằng khăn mềm khô; thân máy dùng khăn mềm hơi ẩm, màn hình lau bằng khăn khô.
• Bảo quản CT6280: Không kéo, bẻ gập hoặc bó chặt vòng cảm biến.
• Tháo pin: Nếu không dùng trong thời gian dài, tháo pin CR2032.
• Môi trường: Bảo quản nơi khô ráo, tránh nhiệt độ cao, hóa chất, dầu, dung môi và bụi.
• Cấp an toàn: Đo dòng qua gọng kìm/CT6280: CAT III 600 V / CAT IV 300 V; đo điện áp bằng que: CAT III 300 V.

So sánh sản phẩm cùng phân khúc giá

Mua thiết bị kẹp đo dòng điện Hioki CM3289 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín là đơn vị cung cấp nhiều thương hiệu thiết bị đo uy tín như Hioki, FLIR, Testo, Kyoritsu, Fluke…

Trong đó, model Hioki CM3289 là lựa chọn phù hợp cho những khách hàng cần một thiết bị đo dòng AC có độ chính xác cao, thiết kế nhỏ gọn và khả năng làm việc tốt trong nhiều môi trường khác nhau.

Khi mua các sản phẩm tại Thương Tín, khách hàng được cam kết:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng.
• Đầy đủ CO/CQ theo yêu cầu.
• Giá bán cạnh tranh, phù hợp cho doanh nghiệp và kỹ thuật viên.
• Tư vấn lựa chọn thiết bị phù hợp với nhu cầu sử dụng thực tế.
• Hỗ trợ kỹ thuật và hướng dẫn sử dụng sau khi mua hàng.

FAQ – Những câu hỏi người dùng thường quan tâm về Hioki CM3289

Kìm đo dòng điện Hioki CM3289 có phù hợp để kiểm tra hệ thống điện sử dụng biến tần không?

Có. Máy đo dòng kẹp Hioki CM3289 sử dụng công nghệ đo True RMS, giúp thiết bị đo chính xác hơn với các dòng điện có dạng sóng méo hoặc chứa thành phần sóng hài. Đây là tình trạng thường gặp ở hệ thống sử dụng biến tần, nguồn switching và các thiết bị điện tử công suất.

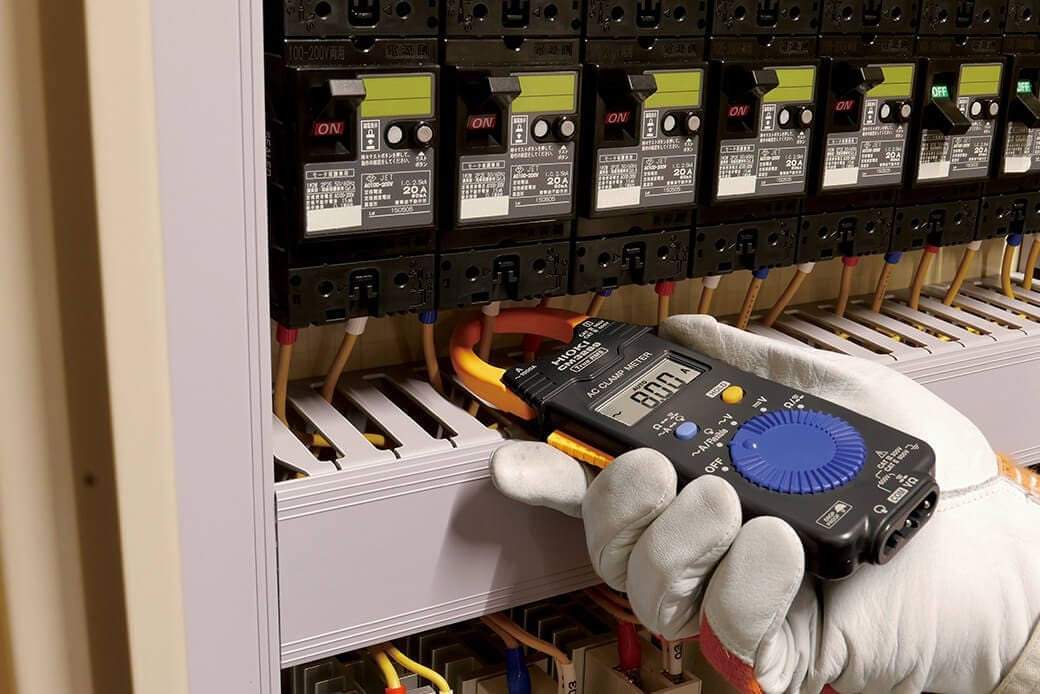

Tôi thường làm việc trong tủ điện chật hẹp, CM3289 có dễ sử dụng không?

Có. CM3289 được thiết kế với phần ngàm kẹp mỏng và thân máy nhỏ gọn, giúp người dùng dễ đưa thiết bị vào các vị trí có không gian hạn chế. Đây là một trong những ưu điểm nổi bật của model này so với nhiều dòng ampe kìm kích thước lớn.

Thiết bị đo dòng điện dạng kẹp Hioki CM3289 có đo được nhiều dây dẫn hoặc dây cáp lớn không?

Với những trường hợp dây quá lớn hoặc nhiều dây đi song song, người dùng có thể kết nối thêm cảm biến dòng mềm CT6280. Phụ kiện này giúp mở rộng khả năng đo lên đến 4199A và dễ dàng sử dụng ở những vị trí mà ngàm kẹp thông thường khó tiếp cận.
