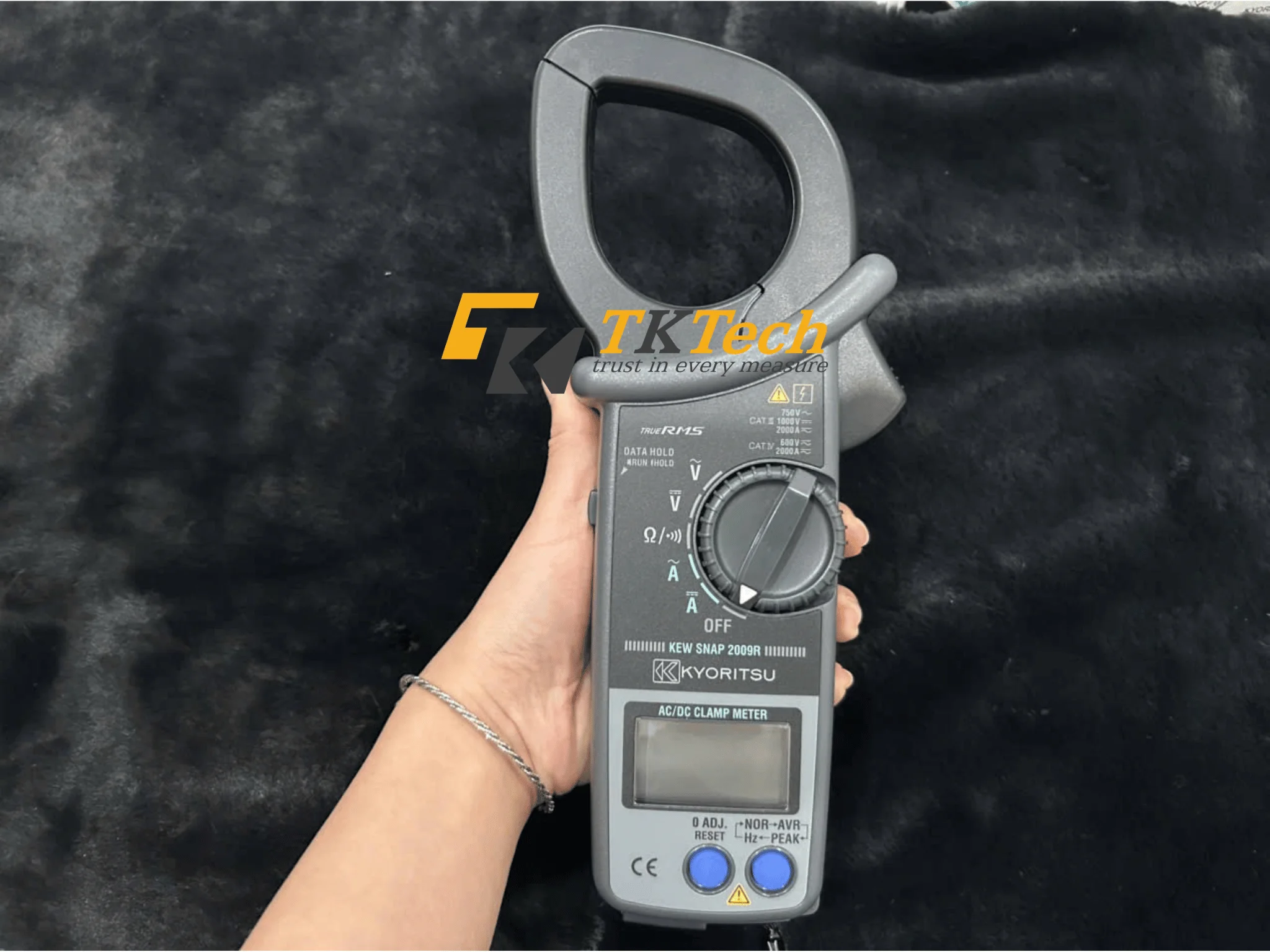

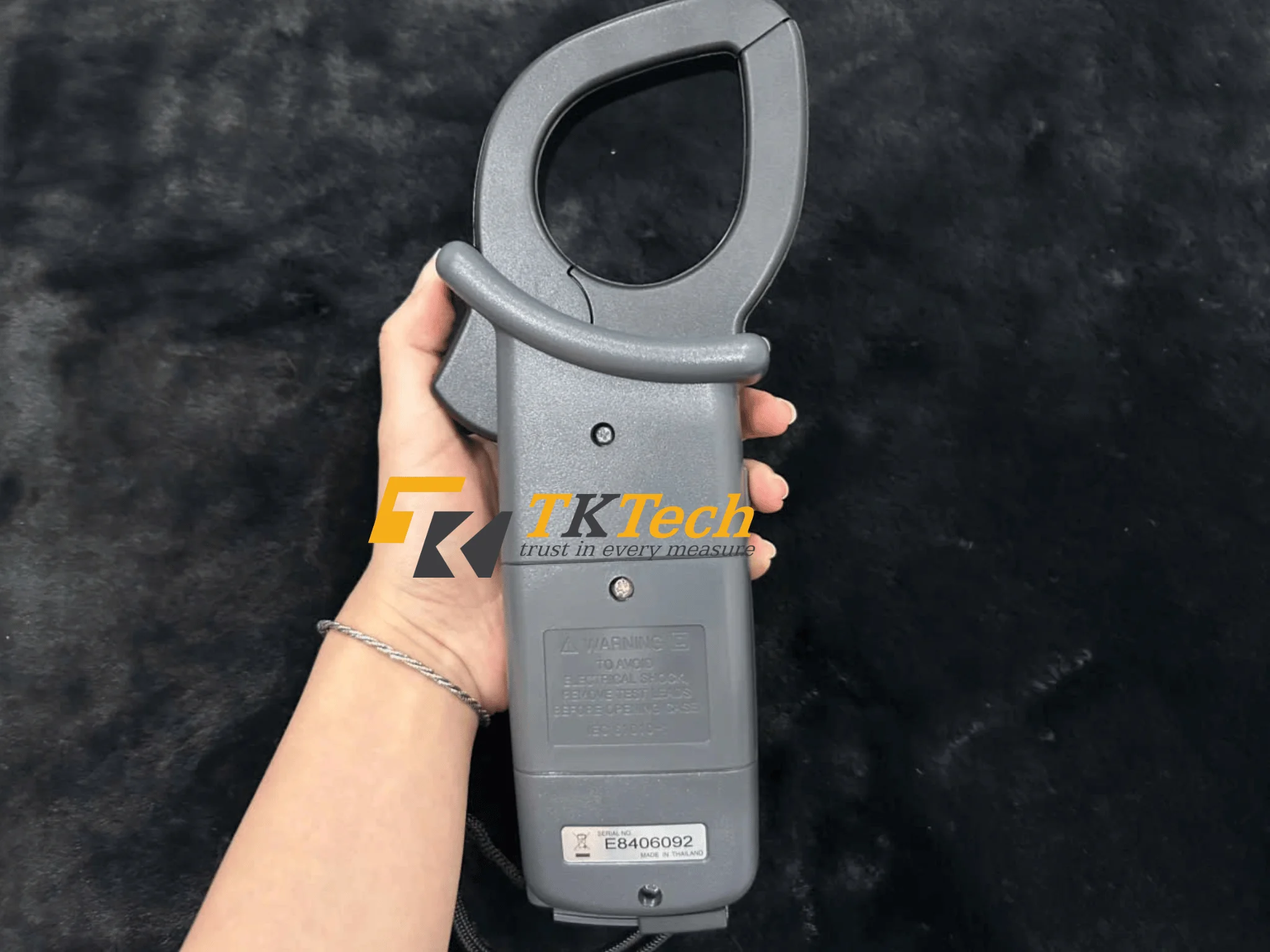

Ampe kìm Kyoritsu 2009R

Giới thiệu Ampe kìm Kyoritsu 2009R

Kyoritsu 2009R là ampe kìm True RMS chuyên nghiệp, được thiết kế để đo chính xác các dạng sóng méo, không hình sin phát sinh từ thyristor, biến tần và tải phi tuyến. Thiết bị có khả năng đo dòng AC/DC lên đến 2000A, đáp ứng tốt cho công tác đo kiểm trong điện công nghiệp, điện lực và hệ thống công suất lớn.

Lý do nên chọn sản phẩm

• True RMS cho kết quả chính xác với sóng méo, sóng không hình sin
• Đo dòng AC/DC lên tới 2000A, phù hợp hệ thống công suất lớn
• Có ngõ ra kết nối recorder, thuận tiện ghi và phân tích dữ liệu
• Độ an toàn rất cao: CAT IV 600V / CAT III 1000V
• Hàm kìm lớn φ55mm, đo được cáp tiết diện lớn

Tính năng chính

• Đo dòng AC/DC: lên đến 2000A
• True RMS – đo chính xác dạng sóng méo
• Đo điện trở (Ω):
  • 400.0 / 4000Ω
  • Độ chính xác ±1.5%rdg ±2dgt
  • Bảo vệ điện tử không cầu chì đến 600V
• Thông mạch (Continuity): còi kêu khi điện trở < 20 ±1Ω
• Đo tần số (Hz):
  • 10.0 – 4000Hz
  • Độ chính xác ±1.5%rdg ±5dgt
  • Độ nhạy đầu vào:
    • Dòng: > 40A
    • Điện áp: > 10V
• Độ phân giải dòng nhỏ nhất: 0.1A

Đặc điểm nổi bật

• Hàm kìm φ55mm, lý tưởng cho cáp nguồn lớn
• Ngõ ra Recorder phục vụ giám sát & phân tích dài hạn:
  • DC 400mV ứng với AC/DC 400.0A
  • DC 200mV ứng với AC/DC 2000A
• Bảo vệ điện tử không cầu chì, an toàn và bền bỉ
• Thiết kế chắc chắn, phù hợp môi trường công nghiệp nặng

Thông số kỹ thuật

Ứng dụng sản phẩm

• Đo kiểm hệ thống điện công nghiệp, trạm biến áp
• Kiểm tra dòng lớn trong nhà máy, tòa nhà, hệ thống phân phối điện
• Đo dòng và phân tích tải biến tần, thyristor, thiết bị công suất
• Phù hợp cho kỹ sư điện, điện lực, bảo trì công nghiệp

Phụ kiện sản phẩm

• Dây đo: 7107A
• Hộp đựng: 9094 (Carrying case)
• Pin: R6 (AA) × 2
• Hướng dẫn sử dụng
• Phụ kiện tùy chọn:
  • 7256 – Dây output kết nối recorder

Hướng dẫn sử dụng & lưu ý khi đo

Ampe kìm Kyoritsu 2009R là thiết bị đo dòng điện AC/DC chuyên dụng, ứng dụng công nghệ True RMS, cho phép đo chính xác cả với dòng điện không hình sin. Nhờ thiết kế hàm kẹp chắc chắn, khả năng cách điện cao và độ bền đạt chuẩn an toàn IEC, thiết bị phù hợp cho thợ điện, kỹ sư bảo trì và kỹ thuật điện công nghiệp.

Để đảm bảo phép đo chính xác và an toàn khi sử dụng, người dùng nên thực hiện theo các hướng dẫn dưới đây.

Quy trình kiểm tra máy trước khi đo

Bước 1: Kiểm tra tổng thể ampe kìm

• Đối với máy mới, kiểm tra thân máy không nứt vỡ, màn hình hiển thị rõ nét, các nút bấm phản hồi tốt.
• Với máy đã sử dụng, cần kiểm tra:
  • Hàm kẹp đóng mở trơn tru, không bị kẹt
  • Dây đo không nứt vỏ, đầu que không oxi hóa
• Đảm bảo pin còn đủ dung lượng, tránh đo khi pin yếu vì dễ gây sai số.

Bước 2: Chọn đúng chế độ đo

• Xoay núm chọn về đúng chức năng cần đo:
  • ACA / DCA: đo dòng điện xoay chiều hoặc một chiều
  • V~ / V⎓: đo điện áp AC/DC
  • Ω / Continuity: đo điện trở hoặc kiểm tra thông mạch
• Tuyệt đối không kẹp dây khi núm đang ở sai thang đo, đặc biệt là đo dòng khi đang để thang điện áp.

Bước 3: Thao tác đo dòng điện bằng hàm kẹp

• Chỉ kẹp một dây dẫn duy nhất (không kẹp cả dây pha và dây trung tính cùng lúc).
• Đặt dây dẫn nằm giữa tâm hàm kẹp để đạt độ chính xác cao nhất.
• Khi đo dòng lớn, giữ tay chắc chắn, tránh rung lắc hàm kẹp trong quá trình đo.

Bước 4: Đọc và ghi nhận kết quả

• Quan sát màn hình LCD, đợi giá trị ổn định trong vài giây rồi mới ghi nhận kết quả.
• Với dòng điện biến thiên, nên dùng chức năng HOLD để giữ giá trị đo.
• Nếu hiển thị “OL”, nghĩa là vượt thang đo – cần chuyển sang dải đo cao hơn.

Chu kỳ hiệu chuẩn khuyến nghị

Ampe kìm Kyoritsu 2009R là thiết bị đo điện tử, được hiệu chuẩn tại nhà máy trước khi xuất xưởng. Tuy nhiên, trong quá trình sử dụng thực tế, sai số có thể phát sinh do môi trường hoặc tần suất đo cao.

• Môi trường thông thường (dân dụng, bảo trì định kỳ): hiệu chuẩn 12 tháng/lần
• Môi trường công nghiệp, tải lớn, đo thường xuyên: 6 tháng/lần

Việc hiệu chuẩn nên được thực hiện tại trung tâm kỹ thuật hoặc đơn vị có thiết bị chuẩn để đảm bảo độ chính xác và an toàn điện.

Lỗi thường gặp và cách khắc phục khi sử dụng

Phân tích chủng loại

Kyoritsu 2009R thuộc dòng ampe kìm True RMS cao cấp, được thiết kế chuyên cho đo dòng điện AC/DC trong các hệ thống điện dân dụng và công nghiệp. Chủng loại này nổi bật ở khả năng đo chính xác dòng điện không hình sin, phù hợp cho các tải biến tần, động cơ, hệ thống điều hòa và thiết bị điện tử công suất.

So với các ampe kìm thông thường, 2009R không chỉ đo dòng mà còn tích hợp đo điện áp AC/DC, điện trở và thông mạch, giúp kỹ thuật viên xử lý nhiều công việc chỉ với một thiết bị. Thiết kế hàm kẹp chắc chắn, độ cách điện cao và đạt tiêu chuẩn an toàn IEC khiến Kyoritsu 2009R trở thành lựa chọn phổ biến cho thợ điện, kỹ sư bảo trì và đơn vị thi công điện cần thiết bị đo bền bỉ, chính xác và an toàn khi làm việc trong môi trường tải lớn.

So sánh sản phẩm cùng phân khúc giá

Nhận xét so sánh

• So với Fluke 325: Kyoritsu 2009R vượt trội hơn ở dải dòng đo rất lớn và hàm kẹp rộng, phù hợp hệ thống công suất cao. Fluke 325 gọn hơn, phù hợp bảo trì thường ngày.
• So với Hioki 3288: Hioki mạnh ở độ chính xác và thiết kế nhỏ gọn, nhưng không tối ưu cho dòng tải lớn như Kyoritsu 2009R.
• So với Sanwa DCM400: Sanwa phù hợp kỹ thuật điện cơ bản; dòng máy 2009R rõ ràng hướng tới điện công nghiệp và tải lớn, mức an toàn cao hơn.

Phân tích Chi phí / Lợi ích (Value Analysis)

1. Đo dòng lớn – lợi thế rõ ràng

   • Khả năng đo dòng AC/DC lên đến 2000A giúp làm việc trực tiếp với:
     • Tủ điện công nghiệp
     • Thanh cái (busbar)
     • Động cơ công suất lớn
     • Hệ thống điện nhà máy

Nhiều ampe kìm cùng phân khúc không đạt được mức này.

1. True RMS – đo chính xác trong môi trường nhiễu
   • Đo chính xác dòng và áp dạng sóng méo (biến tần, UPS, tải phi tuyến).
   • Rất quan trọng trong hệ thống điện hiện đại.
2. Độ an toàn cao – làm việc yên tâm
   • Chuẩn CAT IV, phù hợp đo đầu nguồn, tủ phân phối chính.
   • Vỏ máy chắc chắn, thiết kế thiên về an toàn công nghiệp.
3. Một thiết bị – nhiều phép đo
   • Đo AC/DC, điện áp, điện trở, thông mạch, tần số.
   • Giảm nhu cầu mang nhiều thiết bị khi đi công trình.
4. Giá trị sử dụng lâu dài
   • Phù hợp kỹ sư điện, bảo trì nhà máy, M&E, trạm điện.
   • Nếu so với các model cao cấp hơn của Fluke, chi phí đầu tư mềm hơn nhưng vẫn đáp ứng tốt nhu cầu công nghiệp

Bảo quản – bảo trì để tăng tuổi thọ Ampe kìm Kyoritsu 2009R

Để ampe kìm Kyoritsu 2009R duy trì độ chính xác và hoạt động ổn định lâu dài, người dùng cần chú ý đến việc bảo quản và bảo trì định kỳ. Sau mỗi ca đo, nên lau sạch thân máy và hàm kẹp bằng khăn khô, tránh để bụi kim loại hoặc dầu mỡ bám vào khu vực hàm vì có thể ảnh hưởng đến khả năng đóng mở và độ chính xác khi kẹp dây. Khi không sử dụng, xoay núm về vị trí OFF và cất thiết bị trong túi bảo vệ chuyên dụng, hạn chế va đập và rung lắc trong quá trình di chuyển.

Thiết bị cần được bảo quản ở nơi khô ráo, tránh độ ẩm cao và nhiệt độ quá nóng. Pin nên được tháo ra nếu không sử dụng trong thời gian dài để tránh chảy pin gây hỏng mạch bên trong. Ngoài ra, nên kiểm tra định kỳ tình trạng dây đo, đầu que và hàm kẹp; nếu phát hiện nứt vỡ hoặc oxi hóa, cần thay thế kịp thời. Việc hiệu chuẩn định kỳ 6–12 tháng/lần giúp đảm bảo độ chính xác và kéo dài tuổi thọ cho thiết bị.

Giải thích Thuật ngữ Chuyên Môn

Chính sách – Thông tin bổ trợ

Cung cấp thêm thông tin (quy chuẩn) – Tiêu chuẩn sản phẩm lưu hành tại Việt Nam (TCVN)

Ampe kìm Kyoritsu 2009R được sản xuất theo tiêu chuẩn kỹ thuật quốc tế của hãng Kyoritsu (Nhật Bản), đáp ứng đầy đủ các yêu cầu về độ chính xác đo lường, độ an toàn điện và độ bền cơ học trong quá trình sử dụng thực tế. Khi được nhập khẩu và lưu hành tại thị trường Việt Nam, thiết bị thuộc nhóm dụng cụ đo điện cầm tay và được đánh giá theo các quy chuẩn đo lường hiện hành của Việt Nam (TCVN) dành cho thiết bị đo điện.

Cụ thể, sản phẩm đáp ứng các yêu cầu kỹ thuật như:

• Độ sai số trong giới hạn cho phép theo các tiêu chuẩn đo lường điện áp, dòng điện xoay chiều và điện trở, phù hợp với TCVN và các tiêu chuẩn IEC liên quan đến thiết bị đo điện cầm tay.
• Cấp an toàn điện đạt chuẩn quốc tế, đáp ứng IEC 61010, đảm bảo an toàn cho người sử dụng khi làm việc trong môi trường điện công nghiệp và dân dụng.
• Vật liệu vỏ cách điện chất lượng cao, chịu nhiệt, chịu va đập tốt, không phát sinh tĩnh điện trong quá trình thao tác.
• Khả năng hoạt động ổn định trong điều kiện khí hậu Việt Nam, với dải nhiệt độ môi trường từ 0–50°C và độ ẩm cao.

Trước khi phân phối ra thị trường, mỗi thiết bị Kyoritsu 2009R đều được đơn vị nhập khẩu và phân phối chính hãng tại Việt Nam kiểm tra ngoại quan, test chức năng cơ bản và hiệu chuẩn sơ bộ, nhằm đảm bảo thiết bị sẵn sàng sử dụng ngay khi đến tay người dùng.

Chứng chỉ và nguồn gốc xuất xứ (CO/CQ)

Ampe kìm Kyoritsu 2009R là sản phẩm chính hãng của thương hiệu Kyoritsu – Nhật Bản, được nhập khẩu chính ngạch và đi kèm đầy đủ hồ sơ chứng từ theo quy định.

• CO (Certificate of Origin): Xác nhận rõ ràng nguồn gốc xuất xứ từ nhà sản xuất, đảm bảo tính minh bạch trong quá trình nhập khẩu.
• CQ (Certificate of Quality): Chứng nhận chất lượng sản phẩm đạt tiêu chuẩn kỹ thuật và đã được kiểm tra trước khi xuất xưởng.


Khi mua hàng tại các đại lý phân phối chính thức như Thương Tín, khách hàng có thể yêu cầu cung cấp bản sao CO/CQ kèm hóa đơn để phục vụ cho công tác nghiệm thu, kiểm định thiết bị, hồ sơ kỹ thuật hoặc đấu thầu dự án.

Bảo hành và phụ tùng thay thế

Chính sách bảo hành

• Thời hạn bảo hành: 12 tháng kể từ ngày mua, áp dụng cho các lỗi kỹ thuật phát sinh từ nhà sản xuất.
• Hình thức bảo hành: Sửa chữa hoặc thay thế linh kiện tùy theo tình trạng thực tế của thiết bị.
• Không áp dụng bảo hành đối với các trường hợp rơi vỡ, cháy nổ do quá tải, vào nước hoặc tác động ngoại lực.

Địa điểm bảo hành: Trung tâm kỹ thuật Thương Tín 232/14 Đường số 9, Phường Thông Tây Hội, TP. Hồ Chí Minh, Việt Nam.

Phụ tùng và linh kiện thay thế

Ampe kìm Kyoritsu 2009R cho phép thay thế riêng lẻ các bộ phận như:

• Hàm kẹp dòng
• Núm xoay chức năng
• Vỏ bảo vệ, pin và phụ kiện đi kèm

Toàn bộ linh kiện đều là hàng chính hãng Kyoritsu, đảm bảo độ tương thích và độ chính xác đo lường sau khi thay thế.

Ngoài ra, Thương Tín còn hỗ trợ:

• Bảo trì định kỳ
• Kiểm tra, hiệu chuẩn lại thiết bị theo yêu cầu
• Tư vấn sử dụng đúng kỹ thuật để kéo dài tuổi thọ máy

Lưu ý sử dụng

Ampe kìm Kyoritsu 2009R là thiết bị đo điện tử có độ bền cao, tuổi thọ có thể trên 5 năm nếu được sử dụng và bảo quản đúng cách. Người dùng nên:

• Tránh để thiết bị trong môi trường ẩm ướt hoặc nhiệt độ quá cao.
• Không đo vượt dải cho phép của nhà sản xuất.
• Thực hiện hiệu chuẩn định kỳ theo khuyến nghị để đảm bảo độ chính xác lâu dài.
