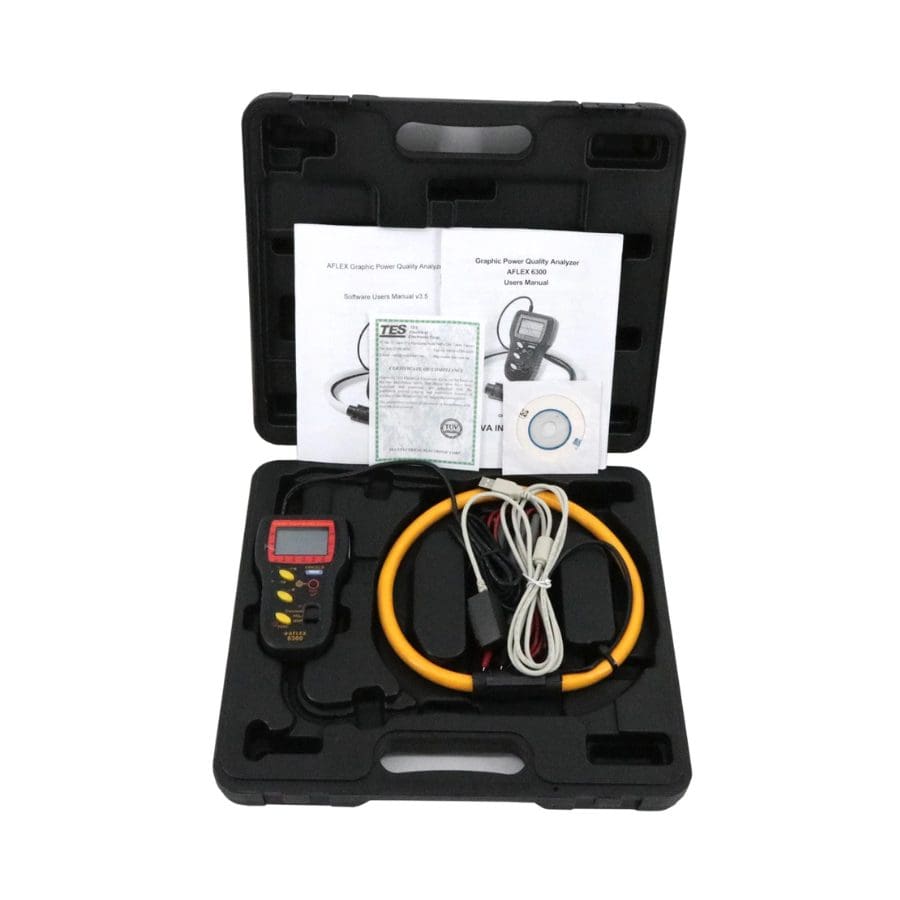

Máy phân tích chất lượng điện năng đồ họa PROVA AFLEX-6300
Máy phân tích chất lượng điện năng đồ họa PROVA AFLEX-6300 là thiết bị chuyên dụng để đo lường và phân tích các thông số điện năng trong hệ thống điện. Với khả năng đo lường đa dạng như điện áp, dòng điện, công suất, hệ số công suất, sóng hài, và nhiều thông số khác, PROVA AFLEX-6300 cung cấp cái nhìn toàn diện về chất lượng điện năng của hệ thống.
Thiết bị này nổi bật với màn hình đồ họa hiển thị rõ nét, giúp người dùng dễ dàng theo dõi và phân tích dữ liệu trực quan. PROVA AFLEX-6300 không chỉ phù hợp cho các kỹ sư điện và kỹ thuật viên bảo trì, mà còn là công cụ đắc lực trong việc kiểm tra, giám sát và đảm bảo chất lượng điện năng trong các hệ thống công nghiệp và thương mại.
Với độ chính xác cao và các tính năng tiên tiến, PROVA AFLEX-6300 là sự lựa chọn tối ưu để đảm bảo hiệu suất và ổn định của hệ thống điện.
Tính năng sản phẩm
– Phân tích chất lượng điện năng cho hệ thống ba pha cân bằng và đơn pha
– Phân tích sóng hài của điện áp và dòng điện (bậc 1 đến bậc 50)
– Đo RMS thực của V với độ chính xác cơ bản 0,5%
– Đo RMS thực của A với độ chính xác cơ bản 1% phạm vi
– Dạng sóng đồ họa của điện áp và dòng điện
– Biểu đồ pha đồ họa
– Phát hiện và ghi nhật ký tạm thời về sự phồng lên, sụt xuống và mất điện
– Chức năng đỉnh nhanh (39μs cho 50 Hz, 33μs cho 60Hz)
– Công suất hoạt động (W, KW, HP), công suất phản kháng (VAR, KVAR) và công suất biểu kiến (VA, KVA)
– Hệ số công suất (PF), góc pha (Φ) và năng lượng (WH, KWH)
– Đo lường chất lượng điện năng 3Φ cân bằng
– Tỷ lệ VT có thể lập trình từ 1 đến 3000
– Giữ chức năng
– Chức năng tự động tắt nguồn sau 15 phút
Thông số kỹ thuật
Thông số kỹ thuật điện: (23°C ±5°C)
Công suất AC
|
Phạm vi
|
Độ phân giải
|
Độ chính xác của bài đọc
|
|
|
> 20 V và > 30A
|
< 20V hoặc < 30A
|
||
|
10,0 – 999,9 W
|
0,1W
|
±1% của Phạm vi ±0,3W
|
±2% của Phạm vi
|
|
1.000 – 9.999KW
|
0,001KW
|
±1% của Phạm vi ±0,003KW
|
±2% của Phạm vi
|
|
10,00 – 99,99KW
|
0,01KW
|
±1% của Phạm vi ±0,03KW
|
±2% của Phạm vi
|
|
100,0 – 999,9KW
|
0,1KW
|
±1% của Phạm vi ±0,3KW
|
±2% của Phạm vi
|
|
1000 – 9999KW
|
1KW
|
±1% của Phạm vi ±3KW
|
±2% của Phạm vi
|
Công suất biểu kiến AC (VA)
|
Phạm vi
|
Độ phân giải
|
Độ chính xác của bài đọc
|
|
|
> 20 V và > 30A
|
|||
|
10,0 – 999,9 VA
|
0,1VA
|
±1% của Phạm vi ±0,3VA
|
±2% của Phạm vi
|
|
1.000 – 9.999 KVA
|
0,001KVA
|
±1% của Phạm vi ±0,003KVA
|
±2% của Phạm vi
|
|
10,00 – 99,99 KVA
|
0,01KVA
|
±1% của Phạm vi ±0,03KVA
|
±2% của Phạm vi
|
|
100,0 – 999,9 KVA
|
0,1KVA
|
±1% của Phạm vi ±0,3KVA
|
±2% của Phạm vi
|
|
1000 – 9999KVA
|
1KVA
|
±1% của Phạm vi ±3KVA
|
±2% của Phạm vi
|
Công suất phản kháng AC (VAR)
|
Phạm vi
|
Độ phân giải
|
Độ chính xác của bài đọc
|
|
|
> 20 V và > 30A
|
|||
|
10.0–999.9 VAR
|
0,1VAR
|
±1% của Phạm vi ±0,3VAR
|
±2% của Phạm vi
|
|
1.000–9.999KVAR
|
0,001KVAR
|
±1% của Phạm vi ±0,003KVAR
|
±2% của Phạm vi
|
|
10,00–99,99KVAR
|
0,01KVAR
|
±1% của Phạm vi ±0,03KVAR
|
±2% của Phạm vi
|
|
100,0–999,9KVAR
|
0,1KVAR
|
±1% của Phạm vi ±0,3KVAR
|
±2% của Phạm vi
|
|
1000 – 9999KVAR
|
1 KVAR
|
±1% của Phạm vi ±3KVAR
|
±2% của Phạm vi
|
Hệ số công suất (PF)
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
|
> 20V và > 30A
|
< 20V hoặc < 30A
|
||
|
0,000 – 1,000
|
0,001
|
± 0,04
|
±0,1
|
Dòng điện xoay chiều
|
Phạm vi
|
Độ phân giải
|
Độ chính xác của bài đọc
|
|
3A – 300.0A
|
0,1A
|
±1% của Phạm vi ±0,3A
|
|
300,0 – 3000A
|
0,1A / 1A
|
±1% của Phạm vi ±3A
|
Điện áp AC (Bảo vệ quá tải AC 800V)
|
Phạm vi
|
Độ phân giải
|
Độ chính xác của bài đọc
|
|
4.0V – 600.0V
|
0,1V
|
±0,5% ± 5 ngày
|
Sóng hài của điện áp AC theo phần trăm
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
1 – 20th
|
0,1%
|
±2%
|
|
21 – 50th
|
0,1%
|
4% đọc ±2.0%
|
Sóng hài của điện áp AC theo độ lớn
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
1 – 20th
|
0,1%
|
±2% ±0,5V
|
|
21 – 50th
|
0,1%
|
4% giá trị đọc ±0,5V
|
Sóng hài của dòng điện xoay chiều theo phần trăm
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
1 – 20th
|
0,1%
|
±2%
|
|
21 – 50th
|
0,1%
|
±6%
|
Sóng hài của dòng điện xoay chiều theo độ lớn (RMS thực < 300A)
|
Phạm vi (0 – 300A)
|
Độ phân giải
|
Sự chính xác
|
|
1 – 20th
|
0,1%
|
±2% phạm vi ±0,4A
|
|
21 – 50th
|
0,1%
|
±4% phạm vi ±0,4A
|
Sóng hài của dòng điện xoay chiều theo độ lớn (3000A > True RMS > 300A)
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
1 – 20th
|
0,1%
|
±2% phạm vi ±40A
|
|
21 – 50th
|
0,1%
|
±4% phạm vi ±40A
|
Góc pha (Φ, V > 20V, A > 30A)
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
-180° đến 180°
|
0,1°
|
± 2°
|
|
0° đến 360°
|
0,1°
|
± 2°
|
Tổng độ méo hài
|
Phạm vi
|
Độ phân giải
|
Sự chính xác
|
|
0,0 – 20%
|
0,1%
|
± 2%
|
|
20 – 100%
|
0,1%
|
± 7%
|
|
100 – 999,9%
|
0,1%
|
± 11%
|
Giá trị đỉnh của điện áp AC (giá trị RMS > 20V) hoặc dòng điện AC (giá trị RMS > 30A)
|
Phạm vi
|
Thời gian lấy mẫu
|
Độ chính xác của việc đọc
|
|
50Hz
|
39 μs
|
± 5% ± 50 chữ số
|
|
60 Hz
|
33 μs
|
± 5% ± 50 chữ số
|
Tần số của điện áp AC (giá trị RMS > 20V) hoặc dòng điện AC (giá trị RMS > 30A)
|
Phạm vi |
Độ phân giải |
Sự chính xác |
|
46 – 65 |
0,1 |
± 0,3Hz |
Thông số kỹ thuật chung:
|
Chiều dài đầu dò: 6300-24 |
24 trong / 610 mm |
|
Đường kính uốn tối thiểu: |
35mm |
|
Đường kính đầu nối: |
23mm |
|
Đường kính cáp: |
14mm |
|
Chiều dài cáp từ đầu dò đến hộp: |
1700mm |
|
Chiều dài cáp từ hộp đến đầu ra: |
1700mm |
|
Kích thước bộ nhớ ghi dữ liệu: |
512K byte |
|
Sự kiện thoáng qua tối đa: |
32000 |
|
Kích thước (Hộp): |
130 (D) x 80 (R) x 43 (C) mm 5,1” (D) x 3,1” (R) x 1,7” (C) |
|
Loại pin: |
hai 1.5V SUM-3 |
|
Trưng bày: |
Màn hình LCD ma trận điểm 128 X 64 có đèn nền |
|
Lựa chọn phạm vi: |
Tự động |
|
Chỉ báo quá tải: |
OL |
|
Tiêu thụ điện năng: |
10mA (xấp xỉ) |
|
Tự động tắt nguồn: |
15 phút sau khi bật nguồn |
|
Thời gian cập nhật LCD: |
2 lần/giây. |
|
Số lượng mẫu mỗi kỳ |
512 (điện áp hoặc dòng điện); 256 (công suất) |
|
Nhiệt độ hoạt động: |
-10°C đến 85°C |
|
Độ ẩm hoạt động: |
15% đến 85% RH |
|
Độ cao: |
lên đến 2000M |
|
Nhiệt độ lưu trữ: |
-20°C đến 85°C |
|
Độ ẩm lưu trữ: |
15% đến 85% RH |
|
Cân nặng: |
430g (bao gồm pin) |
|
Phụ kiện: |
Dây dẫn thử nghiệm (đỏ/đen) x 1 bộ Hướng dẫn sử dụng x 1 Pin 1.5V x 2 Hộp đựng x 1 Đĩa CD phần mềm x 1 Hướng dẫn sử dụng phần mềm x 1 Cáp USB sang RS232 x 1 |
