Máy phân tích công suất Hioki 3169-20

Thương hiệu:

Được xếp hạng 0.0 5 sao

(đánh giá) Đã bán 123

Tính năng chính máy phân tích công suất Hioki 3169-20:

Thiết kế đo đuợc 4 dạng dòng mạch (50/60 Hz)
Phạm vi đo đến 150 ~ 600V – 3 thang đo riêng biệt
Đo dòng điện ba pha tốc độ cao và biến đổi liên tục
Dữ liệu lưu trữ vào thẻ PC
Giao diện màn hình RS-232C kích thước size A5

Câu hỏi thường gặp Tài liệu sản phẩm Video sản phẩm

SKU: 3169-20 Danh mục: Đo phân tích công suất, sóng hài Thương hiệu: Hioki

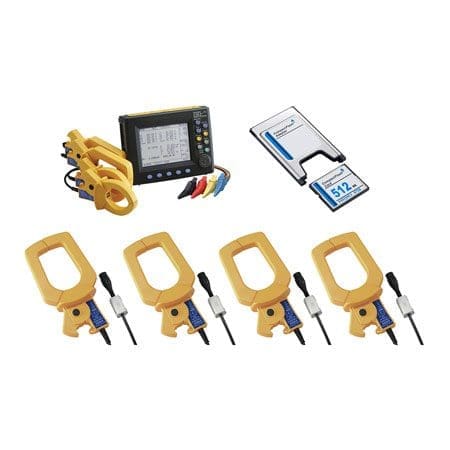

Giới thiệu về máy phân tích công suất Hioki 3169-20

Máy phân tích công suất dạng kẹp (Clamp On Power HiTester) Hioki 3169-20 được thiết kế để đo các thông số điện năng, công suất và sóng hài trong hệ thống điện một pha và ba pha. Thiết bị hỗ trợ đo đồng thời nhiều mạch điện, giúp kỹ sư nhanh chóng đánh giá tình trạng tiêu thụ điện năng và chất lượng điện trong các nhà máy, tòa nhà và hệ thống phân phối điện.

Bên cạnh các thông số điện cơ bản như điện áp, dòng điện, công suất tác dụng, công suất phản kháng và hệ số công suất, Hioki 3169-20 còn hỗ trợ phân tích sóng hài đến bậc 40, đo điện năng tiêu thụ và lưu dữ liệu vào thẻ PC Card để phục vụ công tác phân tích và lập báo cáo. Thiết bị sử dụng cảm biến kẹp dòng rời (Clamp Sensor – tùy chọn), giúp đo dòng điện mà không cần ngắt mạch.

Tính năng nổi bật

Đo công suất trên hệ thống 1 pha và 3 pha.
Hỗ trợ đo đồng thời tối đa 4 mạch điện.
Đo điện áp, dòng điện, công suất và hệ số công suất.
Phân tích sóng hài lên đến bậc 40.
Đo điện năng tiêu thụ và Demand.
Lưu dữ liệu trực tiếp vào PC Card.
Đo dòng điện bằng cảm biến kẹp, không cần ngắt mạch.
Xử lý và ghi dạng sóng tốc độ cao.
Hỗ trợ nhiều cấu hình hệ thống điện.
Giao tiếp RS-232C phục vụ truyền dữ liệu.

Đặc điểm nổi bật

Đo đồng thời 4 mạch điện trên cùng đường điện áp.
Phân tích sóng hài đến bậc 40.
Hỗ trợ hệ thống 1 pha và 3 pha.
Đo Demand và điện năng tiêu thụ.
Lưu dữ liệu trên PC Card.
Đo dòng bằng Clamp Sensor an toàn, không cần ngắt mạch.
Ghi dạng sóng với tốc độ cao.
Độ chính xác điện áp lên đến ±0,2%.
Hỗ trợ giao tiếp RS-232C.
Phù hợp cho kiểm toán năng lượng và bảo trì hệ thống điện.

Thông số kỹ thuật

Thông số	Chi tiết
Đại lượng đo	Điện áp, dòng điện, công suất tác dụng, công suất phản kháng, công suất biểu kiến, điện năng tác dụng, điện năng phản kháng, hệ số công suất, tần số và dạng sóng hài (đến bậc 40).
Dải đo	Điện áp: 150,00 V đến 600,00 V AC (3 dải đo). Dòng điện: 500,00 mA đến 5.000,0 kA AC (phụ thuộc vào cảm biến dòng sử dụng). Công suất: 75,000 W đến 900,00 kW (phụ thuộc vào tổ hợp điện áp, dải dòng điện và số pha đo).
Độ chính xác cơ bản	Điện áp AC: ±0,2% giá trị đo ±0,1% toàn thang. Dòng điện AC: ±0,2% giá trị đo ±0,1% toàn thang + sai số của cảm biến dòng. Công suất tác dụng: ±0,2% giá trị đo ±0,1% toàn thang + sai số của cảm biến dòng (ở hệ số công suất = 1). Cảm biến kẹp dòng 9661: ±0,3% giá trị đo ±0,01% toàn thang (các model cảm biến khác có sai số khác nhau).
Phương pháp đo	Lấy mẫu số (Digital Sampling), đồng bộ bằng PLL hoặc đồng hồ nội 50/60 Hz cố định.
Tốc độ cập nhật hiển thị	Khoảng 2 lần/giây (ngoại trừ khi truy cập thẻ nhớ PC hoặc giao tiếp RS-232C).
Chu kỳ lưu dữ liệu	Chu kỳ tiêu chuẩn: 1 giây đến 30 giây hoặc 1 phút đến 60 phút (13 mức lựa chọn). Chu kỳ nhanh: Lưu một dạng sóng hoặc mỗi 0,1 / 0,2 / 0,5 giây (chỉ với giá trị tức thời).
Đặc tính tần số	Đo dạng sóng cơ bản và sóng hài đến bậc 50, sai số bổ sung ±3% toàn thang + sai số đo (đối với tần số cơ bản từ 45 Hz đến 66 Hz).
Chức năng khác	Kiểm tra lỗi kết nối, lựa chọn ngôn ngữ, giữ màn hình hiển thị, sao lưu cài đặt, quản lý tự động tắt nguồn, khóa phím (chỉ model 3169-21), ngõ ra D/A 4 kênh (±5 V DC toàn thang).
Nguồn cấp	100 đến 240 V AC, 50/60 Hz, công suất tiêu thụ tối đa 30 VA.
Kích thước và khối lượng	210 × 160 × 60 mm; 1,2 kg.

Ứng dụng sản phẩm

Kiểm toán và quản lý năng lượng.
Phân tích chất lượng điện trong nhà máy.
Đo công suất hệ thống điện một pha và ba pha.
Phân tích sóng hài của thiết bị điện.
Kiểm tra tải của động cơ và máy móc công nghiệp.
Giám sát hệ thống phân phối điện.
Bảo trì hệ thống điện trong tòa nhà và nhà máy.
Phân tích mức tiêu thụ điện của thiết bị.

Phụ kiện sản phẩm

Dây đo điện áp L9438-53 × 1
Dây nguồn AC × 1
Hướng dẫn sử dụng × 1
Hướng dẫn khởi động nhanh × 1
CD-R hướng dẫn giao tiếp RS-232C × 1
Nhãn đánh dấu dây đo × 1

Kinh nghiệm sử dụng Hioki 3169-20 để đạt kết quả chính xác

Hướng dẫn kiểm tra, đấu nối và thiết lập model Hioki 3169-20 đúng cách trước khi đo công suất, điện áp, dòng điện và các thông số điện năng, đồng thời lưu ý an toàn giúp hạn chế sai số và bảo vệ thiết bị.

Quy trình kiểm tra máy đo Hioki 3169-20

Trước khi tiến hành đo công suất, nên kiểm tra tổng thể máy phân tích công suất Hioki 3169-20, dây đo điện áp và cảm biến dòng để hạn chế sai số hoặc sự cố trong quá trình làm việc. Manual Hioki yêu cầu kiểm tra tình trạng thiết bị trước khi sử dụng, đặc biệt nếu máy vừa được vận chuyển hoặc bảo quản trong thời gian dài.

Bước 1: Kiểm tra ngoại quan

Quan sát thân máy, đầu nối và màn hình xem có dấu hiệu nứt, vỡ hoặc hư hỏng bất thường không. Với dây đo điện áp, không sử dụng nếu lớp cách điện bị hỏng hoặc phần kim loại bên trong bị lộ ra ngoài.

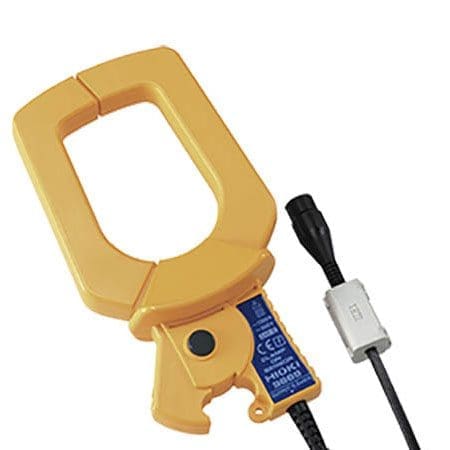

Bước 2: Kiểm tra cảm biến dòng

Kiểm tra kìm cảm biến có bị nứt, biến dạng hay hư hỏng không. Đồng thời xem lớp cách điện của dây cảm biến còn nguyên vẹn. Hioki 3169-20 cần cảm biến dòng kẹp tùy chọn để thực hiện phép đo dòng điện và công suất.

Bước 3: Kiểm tra dây nguồn

Đảm bảo dây nguồn không bị đứt hoặc hỏng lớp cách điện. Nguồn cấp phải phù hợp với thông số trên đầu vào nguồn của thiết bị.

Bước 4: Kiểm tra kết nối cảm biến

Cắm cảm biến dòng vào đúng cổng Current Input tương ứng. Nếu sử dụng đầu nối BNC, căn đúng rãnh với chốt dẫn hướng rồi xoay theo chiều kim đồng hồ để khóa đầu nối.

Bước 5: Cấp nguồn và quan sát quá trình tự kiểm tra

Bật công tắc POWER. Sau khi khởi động, Hioki 3169-20 thực hiện quá trình self-test và chuyển sang màn hình đo khi hoàn tất. Nếu quá trình tự kiểm tra báo lỗi, không nên tiếp tục sử dụng mà cần kiểm tra thiết bị hoặc liên hệ đơn vị kỹ thuật.

Chu kỳ hiệu chuẩn khuyến nghị

Hioki không đưa ra một chu kỳ hiệu chuẩn cố định cho 3169-20. Theo manual, tần suất hiệu chuẩn nên được xác định dựa trên tình trạng thiết bị và môi trường lắp đặt, đồng thời nên thực hiện hiệu chuẩn định kỳ để duy trì độ chính xác đo theo thông số kỹ thuật.

Đối với thiết bị phân tích công suất Hioki 3169-20, có thể áp dụng lịch kiểm tra phù hợp với mức độ sử dụng thực tế:

Điều kiện sử dụng	Khuyến nghị
Sử dụng thường xuyên, yêu cầu độ chính xác cao	Nên kiểm tra/hiệu chuẩn định kỳ
Môi trường nhiều bụi, nhiệt độ hoặc độ ẩm thay đổi	Rút ngắn khoảng thời gian kiểm tra
Thiết bị có dấu hiệu sai lệch kết quả	Kiểm tra và hiệu chuẩn sớm
Máy được lưu kho từ 1 năm trở lên	Hiệu chuẩn lại trước khi đưa vào sử dụng

Các sự cố thường gặp và biện pháp xử lý

Lỗi thường gặp	Cách khắc phục
Màn hình không hiển thị dù đèn POWER sáng	Kiểm tra công tắc POWER, dây nguồn và thiết lập LCD Auto Off
Các phím không phản hồi	Kiểm tra có bật KEY LOCK hoặc phím bị kẹt không
Kết quả đo công suất không ổn định	Kiểm tra tần số đường dây, dây điện áp và cảm biến dòng; 3169-20 hỗ trợ hệ thống 50/60 Hz, không hỗ trợ đường dây 400 Hz
Wiring Check báo NG ở điện áp	Kiểm tra kẹp đo điện áp đã tiếp xúc đúng phần kim loại và dây đo đã cắm chắc chưa
Wiring Check báo NG ở dòng điện	Kiểm tra cảm biến dòng, đầu nối và chọn lại thang đo phù hợp
Công suất hiển thị sai hoặc bất thường	Kiểm tra lại kiểu đấu dây, chiều mũi tên của cảm biến và vị trí kẹp trên dây dẫn
Không lưu được dữ liệu vào PC Card	Kiểm tra thẻ đã cắm chắc, được định dạng và còn dung lượng hay không
Không giao tiếp được với máy tính	Kiểm tra cáp RS-232C và thiết lập giao tiếp trên thiết bị
Không in được dữ liệu	Kiểm tra máy in, cáp kết nối, thiết lập giao tiếp và giấy in
Máy không khởi động	Có thể liên quan đến mạch bảo vệ nguồn; nên liên hệ nhà cung cấp hoặc đại diện Hioki

Hướng dẫn bảo quản/bảo trì Hioki 3169-20 để tăng tuổi thọ thiết bị

Sau khi hoàn tất công việc, nên vệ sinh và cất giữ thiết bị phân tích công suất trong điều kiện phù hợp để hạn chế ảnh hưởng đến mạch điện, màn hình và cảm biến.

Vệ sinh thân máy: dùng khăn mềm hơi ẩm với nước hoặc chất tẩy rửa nhẹ để lau bề mặt. Không sử dụng benzene, cồn, acetone, ether, ketone, thinner hoặc xăng vì các dung môi này có thể làm biến dạng và đổi màu vỏ máy.
Vệ sinh màn hình: dùng khăn mềm, khô và lau nhẹ màn hình LCD, tránh tạo áp lực mạnh lên bề mặt.
Bảo dưỡng cảm biến dòng: phần bề mặt tiếp xúc của kìm cảm biến cần được giữ sạch. Bụi bẩn tại vị trí tiếp xúc có thể làm ảnh hưởng đến kết quả đo.
Điều kiện lưu trữ: Hioki quy định nhiệt độ bảo quản từ -20 đến 50°C, độ ẩm dưới 80% RH. Không nên đặt máy ở nơi có ánh nắng trực tiếp, nhiệt độ hoặc độ ẩm cao, hay nơi dễ xảy ra ngưng tụ hơi nước.
Khi không sử dụng trong thời gian dài: bảo quản máy ở nơi khô ráo, tránh bụi và tránh va đập.

So sánh các sản phẩm cùng phân khúc

Tiêu chí	Hioki 3169-20	Hioki LR8400-92	Hioki 3390	Hioki 3332
Loại thiết bị	Phân tích công suất đa kênh	Data logger + đo điện	Power analyzer cao cấp	Công suất 1 pha
Hệ thống đo	1P2W, 1P3W, 3P3W, 3P4W	Chủ yếu 1 pha / nhiều điểm đo	1P & 3P đầy đủ	1P2W
Số mạch đo	Nhiều mạch (tối đa 4)	Nhiều kênh (ghi dữ liệu)	1 mạch (độ chính xác cao)	1 mạch
Thông số đo	V, A, W, VAR, VA, PF, Hz, Harmonic (đến bậc 40)	V, nhiệt độ, tín hiệu đa dạng	V, A, W, PF, Harmonic cao	V, A, W, PF
Dải điện áp	150 – 600V AC	Tùy module	Rộng, độ chính xác cao	~300V
Dải dòng	500 mA – 5 kA (tùy kìm)	Tùy cảm biến	Rộng (lab-grade)	Thấp hơn
Độ chính xác cơ bản	~±0.2%	Thấp hơn analyzer chuyên dụng	Rất cao (~0.1% hoặc tốt hơn)	Trung bình
Phân tích sóng hài	Có (đến 40)	Hạn chế	Rất mạnh	Không
Ghi dữ liệu	Có	Rất mạnh (chuyên dụng)	Có	Hạn chế
Ứng dụng	Hệ thống điện tổng, HVAC, nhà máy	Giám sát dài hạn	R&D, kiểm định	Kiểm tra nhanh

Địa chỉ cung cấp thiết bị đo và phân tích công suất Hioki 3169-20 uy tín tại TP.HCM

Nếu đang tìm kiếm địa chỉ bán máy phân tích công suất Hioki 3169-20 chính hãng tại TP.HCM, Thương Tín là lựa chọn được nhiều doanh nghiệp, kỹ sư điện và đơn vị bảo trì tin tưởng. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị đo lường, Thương Tín không chỉ cung cấp sản phẩm chất lượng mà còn mang đến giải pháp đo kiểm phù hợp với từng nhu cầu thực tế.

Khi lựa chọn Hioki 3169-20 tại Thương Tín, khách hàng sẽ nhận được nhiều lợi ích như:

Giao hàng nhanh chóng đến TP.HCM và các tỉnh thành trên toàn quốc.
Hỗ trợ kiểm tra sản phẩm trước khi nhận, đảm bảo đúng model và cấu hình yêu cầu.
Tư vấn lựa chọn cảm biến dòng phù hợp với từng hệ thống điện và phạm vi đo.
Chính sách bảo hành rõ ràng cùng đội ngũ kỹ thuật hỗ trợ tận tình, giúp khách hàng yên tâm trong suốt quá trình sử dụng

FAQ – Những câu hỏi khách hàng thường quan tâm về máy phân tích công suất Hioki 3169-20

Doanh nghiệp có cần mua thêm cảm biến dòng khi sử dụng Hioki 3169-20 không?

Có. Máy phân tích công suất Hioki 3169-20 không đi kèm cảm biến dòng, vì vậy khách hàng cần lựa chọn cảm biến phù hợp với phạm vi dòng điện và hệ thống cần đo để thiết bị hoạt động chính xác.

Máy đo công suất Hioki 3169-20 có phù hợp để kiểm tra điện năng tiêu thụ trong nhà máy không?

Có. Máy phân tích công suất Hioki 3169-20 hỗ trợ đo điện áp, dòng điện, công suất và điện năng tiêu thụ, giúp doanh nghiệp theo dõi hiệu suất hoạt động của hệ thống điện trong nhà máy và tối ưu chi phí vận hành.

Người chưa có kinh nghiệm sử dụng thiết bị đo điện có thể vận hành Hioki 3169-20 hay không?

Người dùng vẫn có thể sử dụng thiết bị đo Hioki 3169-20 nếu được hướng dẫn cách kết nối và cài đặt ban đầu. Khi mua thiết bị tại Thương Tín, khách hàng sẽ được đội ngũ kỹ thuật hỗ trợ trong quá trình sử dụng.
