Ampe kìm Hioki CM4375 True RMS (1000A AC/DC)

Giới thiệu về ampe kìm Hioki CM4375

Thiết bị kẹp dòng Hioki CM4375 là thiết bị đo điện đa năng đến từ thương hiệu Hioki, nổi bật với khả năng đo dòng điện AC/DC lên đến 1000A bằng phương pháp kẹp mà không cần ngắt mạch. Máy được trang bị công nghệ True RMS, giúp đo chính xác dòng điện xoay chiều ngay cả với các dạng sóng không lý tưởng.

Bên cạnh đo dòng điện, Hioki CM4375 còn hỗ trợ đo điện áp AC/DC, điện trở, điện dung, tần số, nhiệt độ, diode, thông mạch và dòng điện khởi động. Thiết kế cảm biến thon mảnh giúp người dùng dễ dàng tiếp cận và kẹp dây điện trong những vị trí chật hẹp.

Tính năng nổi bật

• Đo dòng AC/DC đến 1000A, phù hợp kiểm tra nhiều hệ thống điện.
• Công nghệ True RMS cho kết quả đo dòng AC chính xác.
• Tự động nhận biết AC/DC, giúp thao tác nhanh hơn.
• Đo dòng điện khởi động theo giá trị RMS và giá trị đỉnh.
• Đo điện áp DC lên đến 1000V.
• Hỗ trợ đo nhiệt độ từ -40°C đến 400°C.
• Đo điện trở, điện dung, tần số, diode và kiểm tra thông mạch.
• Hiển thị các giá trị MAX/MIN/AVG/PEAK MAX/PEAK MIN.
• Có chức năng lọc thông thấp, giữ giá trị, tự động giữ và điều chỉnh Zero.
• Chuẩn bảo vệ IP54, tăng khả năng sử dụng trong môi trường làm việc thực tế.
• Khi gắn Z3210, có thể truyền dữ liệu đo không dây và phân tích sóng hài đến bậc 30 qua GENNECT Cross.

Đặc điểm nổi bật

• Đo dòng AC/DC đến 1000 A: Hỗ trợ đo dòng DC và AC True RMS.
• Cảm biến thon mảnh: Dễ tiếp cận dây dẫn trong không gian hẹp.
• Đo dòng khởi động: Kiểm tra Inrush Current của động cơ và thiết bị điện.
• Đo điện áp DC cao: Đo đến 1000 V, mở rộng đến 2000 V với P2000.
• Kết nối GENNECT Cross: Truyền dữ liệu không dây và phân tích sóng hài bậc 1–30.

Thông số kỹ thuật

Ứng dụng sản phẩm

Với khả năng đo nhiều thông số điện trong một thiết bị, thiết bị kẹp dòng Hioki CM4375 phù hợp cho nhiều công việc kiểm tra và bảo trì hệ thống điện như:

• Kiểm tra dòng điện AC/DC trong hệ thống điện.
• Đo và kiểm tra tủ điện, bảng điện, dây dẫn.
• Kiểm tra động cơ và dòng điện khởi động.
• Bảo trì, sửa chữa thiết bị điện công nghiệp.
• Kiểm tra điện áp và dòng điện trong hệ thống điện mặt trời.
• Đo điện áp, điện trở, tần số và nhiệt độ.
• Phân tích sóng hài khi kết hợp Wireless Adapter Z3210 và GENNECT Cross.

Phụ kiện sản phẩm

Khi mua Ampe kìm Hioki CM4375, bộ sản phẩm gồm:

• Que đo L9300.
• Hộp đựng C0203.
• 2 pin kiềm LR03.
• 2 tài liệu hướng dẫn sử dụng.
• 1 tài liệu phòng ngừa vận hành.

Lưu ý: Wireless Adapter Z3210 và que đo cao áp P2000 là phụ kiện bổ sung, sử dụng khi cần các chức năng kết nối không dây hoặc mở rộng phạm vi đo điện áp DC.

Những điều cần biết trước khi sử dụng Hioki CM4375

Ampe kìm Hioki CM4375 True RMS được thiết kế để đo dòng AC/DC bằng cách kẹp trực tiếp quanh dây dẫn mà không cần ngắt mạch. Ngoài chức năng đo dòng điện đến 1000 A, thiết bị còn hỗ trợ đo điện áp AC/DC, AC+DC, điện trở, tần số, điện dung, nhiệt độ, diode, thông mạch và công suất DC. Cấu trúc hàm kẹp mảnh giúp đồng hồ kẹp dòng dễ tiếp cận các dây dẫn nằm sát nhau trong tủ điện hoặc hộp phân phối.

Quy trình kiểm tra máy trước khi đo

Trước khi đưa ampe kìm đo dòng AC/DC vào hệ thống đang vận hành, nên thực hiện một lượt kiểm tra nhanh để tránh ảnh hưởng đến kết quả đo cũng như an toàn của người sử dụng:

1. Kiểm tra ngoại quan: đảm bảo thân máy, hàm kẹp và các bộ phận liên quan không bị nứt, vỡ hoặc hư hỏng sau quá trình vận chuyển và bảo quản.
2. Kiểm tra pin: chắc chắn nắp pin đã được đóng kín và vít cố định đúng vị trí.
3. Kiểm tra que đo: lớp cách điện của que đo không được rách, hở hoặc lộ phần dây dẫn kim loại bên trong.
4. Kiểm tra đầu nối: các cổng đo không có bụi bẩn hoặc dị vật.
5. Kiểm tra que đo: manual yêu cầu kiểm tra tình trạng dây đo trước khi sử dụng; nếu nghi ngờ dây bị đứt, cần kiểm tra lại trước khi tiến hành phép đo.
6. Kiểm tra màn hình: khi khởi động, đảm bảo các chỉ thị hiển thị bình thường, không bị mất đoạn.

Nếu phát hiện thân máy, hàm kẹp hoặc que đo bị hư hỏng, không nên tiếp tục sử dụng mà cần đưa thiết bị đi kiểm tra hoặc sửa chữa.

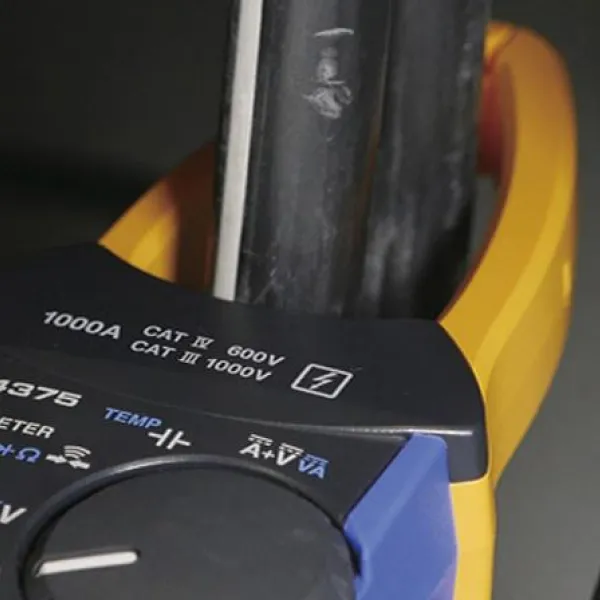

Cách đo dòng điện AC/DC bằng hàm kẹp

Đây là thao tác được sử dụng thường xuyên nhất khi làm việc với thiết bị đo dòng điện Hioki CM4375.

1. Xoay núm chọn sang chế độ đo dòng phù hợp. Có thể sử dụng AUTO A để máy tự nhận diện AC/DC hoặc lựa chọn riêng AC A, DC A hay AC+DC A.
2. Với phép đo dòng DC, thực hiện zero adjustment trước khi kẹp vào dây dẫn.
3. Mở hàm kẹp và đưa chỉ một dây dẫn vào bên trong hàm. Không kẹp đồng thời cả hai dây của mạch một pha hoặc nhiều dây của mạch ba pha vì từ trường của các dây có thể triệt tiêu lẫn nhau và khiến máy không đo được đúng dòng điện.
4. Đảm bảo dây dẫn nằm gọn trong vùng đo của hàm kẹp và đóng hàm hoàn toàn.
5. Khi đo dòng DC, chú ý chiều mũi tên trên hàm kẹp. Nếu dòng điện đi ngược chiều quy ước, giá trị có thể hiển thị âm; CM4375 có chức năng cảnh báo cực tính bằng âm thanh và màu hiển thị khi đạt ngưỡng quy định.
6. Đọc kết quả trên màn hình. Với dòng AC, máy sử dụng phương pháp True RMS, phù hợp hơn với những tải có dạng sóng không lý tưởng so với phương pháp đo trung bình.

Một lưu ý quan trọng là không đưa vật lạ vào khe hàm kẹp và không tác động mạnh làm rơi hoặc va đập thiết bị. Hioki cũng khuyến cáo không đo vượt quá giới hạn dòng điện cho phép theo tần số và điều kiện làm việc của máy.

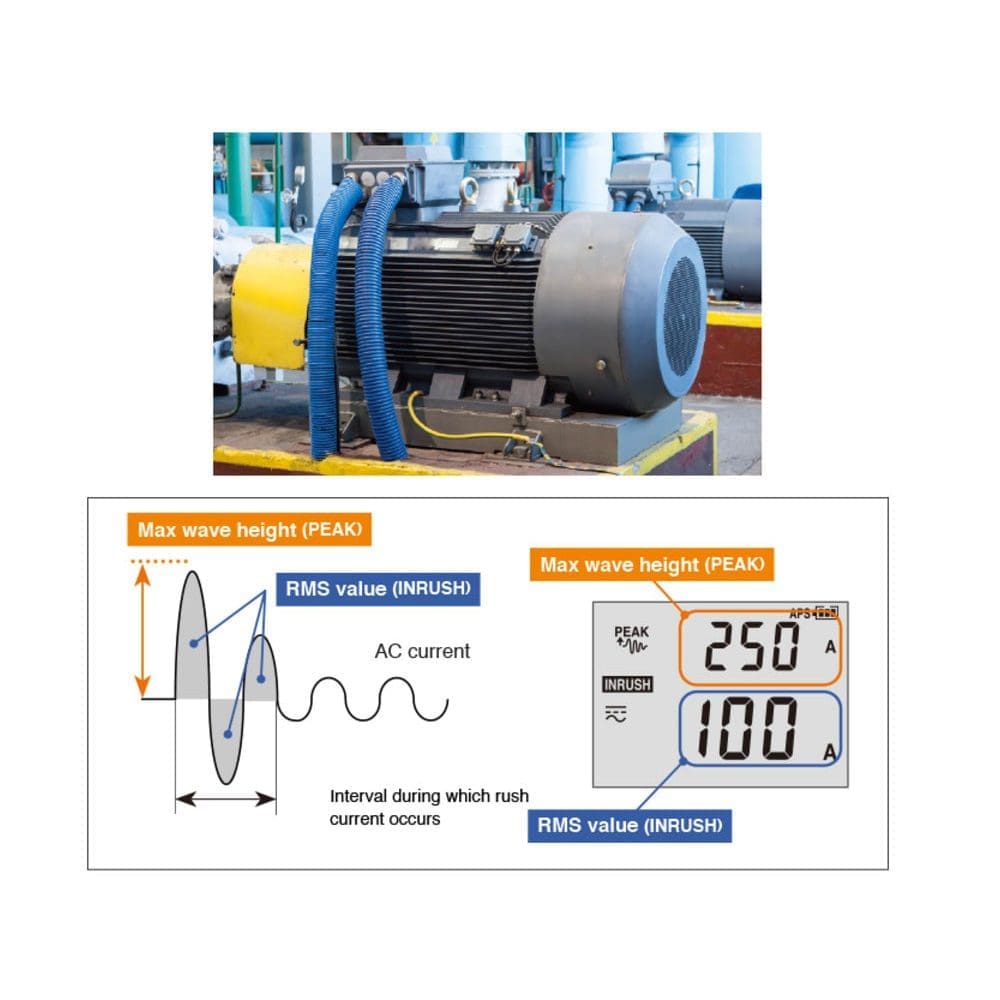

Đo dòng khởi động bằng chức năng INRUSH

Khi kiểm tra động cơ, máy nén hoặc các thiết bị có dòng khởi động lớn, có thể sử dụng chế độ INRUSH thay vì chỉ quan sát dòng làm việc ổn định.

Quy trình thực hiện theo manual:

1. Tắt thiết bị hoặc động cơ cần kiểm tra.
2. Chuyển ampe kìm Hioki sang chế độ đo dòng và thực hiện zero adjustment.
3. Kẹp hàm quanh một dây dẫn của mạch.
4. Kích hoạt chức năng INRUSH.
5. Khởi động động cơ hoặc thiết bị cần đo.
6. Quan sát giá trị dòng khởi động RMS và giá trị PEAK được ghi nhận trên màn hình.

CM4375 có thể ghi nhận dòng khởi động trong khoảng thời gian rất ngắn, phù hợp để đánh giá hiện tượng dòng tăng vọt khi động cơ hoặc tải bắt đầu hoạt động. Manual quy định mức kích hoạt INRUSH ở khoảng ±10 A.

Một số thao tác hữu ích khi đo

Trong quá trình sử dụng, người dùng có thể tận dụng thêm các chức năng hỗ trợ để việc kiểm tra điện thuận tiện hơn:

• HOLD: giữ lại giá trị đang hiển thị để dễ ghi chép khi vị trí đo khó quan sát.
• AUTO HOLD: máy tự giữ giá trị khi kết quả đo đạt điều kiện ổn định theo thuật toán của thiết bị.
• MAX/MIN/AVG: theo dõi giá trị lớn nhất, nhỏ nhất và trung bình trong quá trình đo.
• PEAK MAX/PEAK MIN: hỗ trợ quan sát đỉnh của tín hiệu.
• FILTER: giảm ảnh hưởng của nhiễu khi đo trong môi trường có tín hiệu dao động. Hioki lưu ý nên tắt bộ lọc khi cần đo các nguồn có tần số cao hơn 100 Hz, chẳng hạn một số hệ thống điện trên tàu hoặc máy bay.
• Zero adjustment: đặc biệt cần thiết trước một số phép đo dòng DC để đưa giá trị nền về đúng trạng thái tham chiếu.

Chu kỳ hiệu chuẩn khuyến nghị

Theo thông số kỹ thuật của Hioki, CM4375 có thời gian đảm bảo độ chính xác là 1 năm. Manual cũng quy định điều kiện đảm bảo độ chính xác trong thời gian 1 năm; sau khi được Hioki hiệu chỉnh, thời gian đảm bảo độ chính xác tiếp tục là 1 năm.

Vì vậy, với các đơn vị sử dụng ampe kìm đo dòng điện cho công tác bảo trì, kiểm tra tủ điện, nghiệm thu hoặc cần truy xuất kết quả đo, có thể lấy 12 tháng/lần làm chu kỳ hiệu chuẩn tham khảo.

Nếu thiết bị được sử dụng với tần suất cao, làm việc trong môi trường khắc nghiệt hoặc thường xuyên đo gần giới hạn của thang đo, nên cân nhắc kiểm tra độ chính xác sớm hơn thay vì chỉ chờ đến hết chu kỳ.

Các lỗi thường gặp và hướng xử lý

Mẹo bảo quản và duy trì tuổi thọ thiết bị

• Tắt máy và kiểm tra hàm kẹp trước khi cất, tránh để bụi hoặc vật lạ lọt vào khe cảm biến.
• Vệ sinh bằng khăn mềm hơi ẩm với nước hoặc chất tẩy rửa nhẹ.
• Không tự ý chỉnh vít hiệu chuẩn bên dưới nắp pin để tránh ảnh hưởng độ chính xác.
• Tháo pin nếu không sử dụng lâu ngày để hạn chế nguy cơ chảy pin.
• Bảo quản ở −30°C đến 70°C, độ ẩm không quá 90% và không ngưng tụ.
• Không sử dụng khi thiết bị bị ướt hoặc tay ướt, dù máy có chuẩn bảo vệ IP54.

So sánh sản phẩm cùng phân khúc

Mua kìm đo dòng điện Hioki CM4375 chính hãng, giá tốt tại Thương Tín

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và kiểm tra kỹ thuật, Thương Tín là đơn vị cung cấp nhiều thương hiệu thiết bị nổi tiếng như Hioki, FLIR, Testo, Kyoritsu, Fluke…

Trong đó, kìm đo dòng Hioki CM4375 là một trong những dòng ampe kìm cao cấp được nhiều kỹ sư điện và doanh nghiệp lựa chọn nhờ khả năng đo True RMS chính xác, đo được cả dòng AC/DC và đáp ứng tốt cho nhiều ứng dụng kiểm tra điện hiện đại.

Khi mua sản phẩm tại Thương Tín, khách hàng được cam kết:

• Sản phẩm chính hãng, nguồn gốc xuất xứ rõ ràng
• Đầy đủ chứng từ CO/CQ theo yêu cầu
• Giá bán cạnh tranh, phù hợp cho doanh nghiệp và kỹ sư kỹ thuật
• Tư vấn đúng nhu cầu sử dụng thực tế
• Hỗ trợ kỹ thuật trong quá trình sử dụng thiết bị

FAQ – Một số câu hỏi thường gặp

Thiết bị đo dòng điện dạng kìm Hioki CM4375 có phù hợp cho kỹ sư bảo trì điện công nghiệp không?

Có. Đồng hồ đo dòng dạng kìm Hioki CM4375 phù hợp cho công việc bảo trì điện chuyên nghiệp nhờ khả năng đo dòng AC/DC đến 1000A và tích hợp nhiều chức năng trong cùng một thiết bị. Kỹ sư có thể sử dụng để kiểm tra tủ điện, động cơ, hệ thống phân phối điện và nhiều thiết bị điện khác mà không cần mang theo quá nhiều dụng cụ đo riêng biệt.

Điểm khác biệt giữa Hioki CM4375 và ampe kìm thông thường là gì?

Điểm nổi bật của sản phẩm Hioki CM4375 là khả năng đo True RMS, đo được cả dòng AC/DC và tích hợp nhiều chức năng nâng cao như đo dòng khởi động, công suất DC, nhiệt độ, điện dung và tần số. Thiết bị cũng có khả năng kết nối không dây khi sử dụng Wireless Adapter Z3210, giúp truyền và quản lý dữ liệu đo thuận tiện hơn.

Thiết bị kẹp dòng Hioki CM4375 có dùng để kiểm tra hệ thống điện mặt trời được không?

Có. Model Hioki CM4375 phù hợp để kiểm tra hệ thống điện năng lượng mặt trời nhờ khả năng đo dòng DC và điện áp DC. Đặc biệt, khi kết hợp với que đo cao áp P2000, thiết bị có thể đo điện áp DC lên đến 2000V trong các điều kiện đáp ứng yêu cầu an toàn, hỗ trợ kiểm tra điện áp mạch hở của hệ thống pin năng lượng mặt trời.
